8
IT
CHC1202M IT GB - REV005B

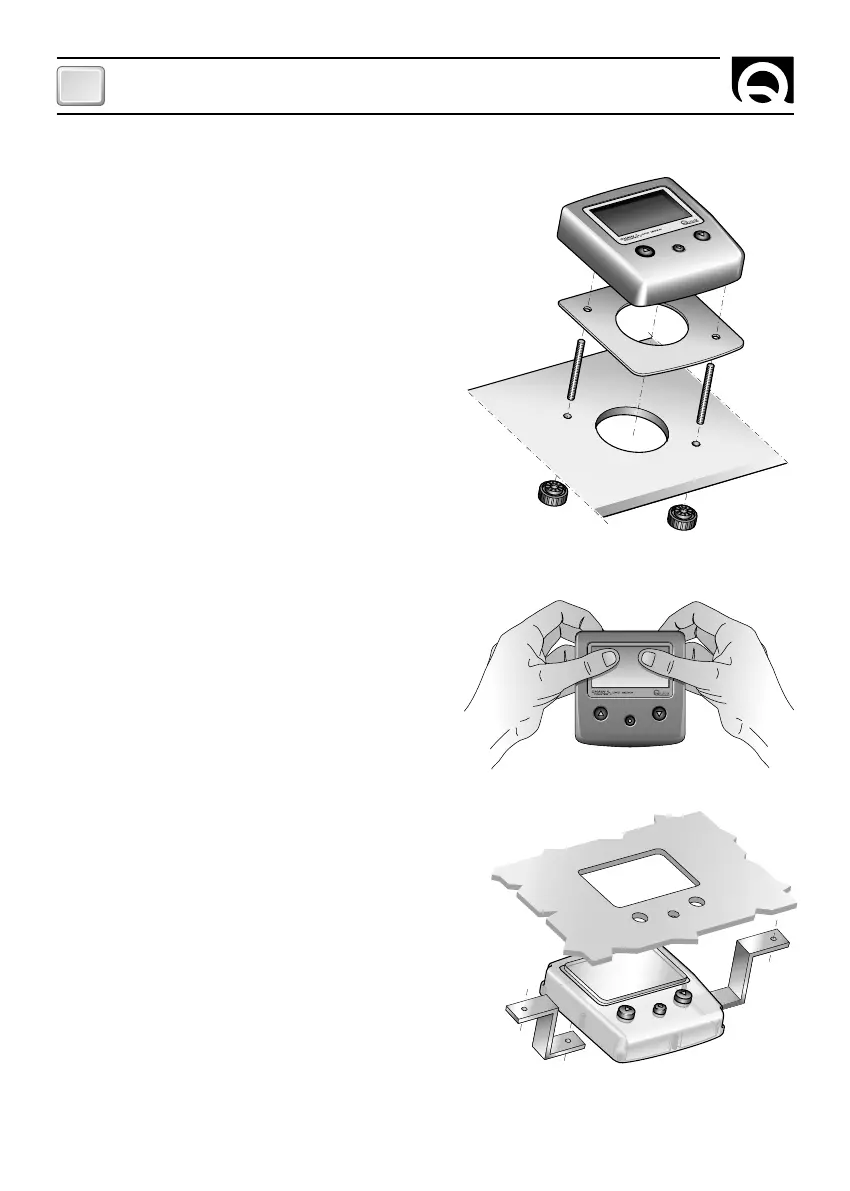

Installazione a pannello
Dopo aver scelto dove posizionare lo strumento, proce-
dere come riportato di seguito:
• Posizionare la dima di foratura (fornita in dotazione)
sulla superficie dove sarà installato lo strumento.
• Marcare il centro di ogni foro.
• Realizzare i fori per il passaggio dei prigionieri con una
punta diametro 5 mm.
• Realizzare il foro per il retro dello strumento con una
fresa diametro 56 mm.
• Rimuovere la dima ed eventuali bave presenti sui fori.
• Avvitare i prigionieri al retro dello strumento.
• Applicare la guarnizione allo strumento.
• Inserire lo strumento nella sede.
• Fissare lo strumento al pannello avvitando i due dadi
in dotazione.
Installazione a retro-pannello
Dopo aver scelto dove posizionare lo strumento, proce-
dere come riportato di seguito:
• Rimuovere la cornice dello strumento come illustrato
a fianco.
• Posizionare la dima di foratura (fornita in dotazione)
sulla superficie dove sarà installato lo strumento.
• Marcare il centro di ogni foro.
• Realizzare i fori per il passaggio dei pulsanti laterali
con una punta diametro 10 mm.
• Realizzare i fori per il passaggio del pulsante centrale
con una punta diametro 7 mm.
• Realizzare l'asola rettangolare per il display dello stru-
mento.
• Rimuovere la dima ed eventuali bave presenti sui fori.
• Fissare lo strumento al pannello tramite due staffe
(non in dotazione).
• Verificare la corsa dei pulsanti dello strumento (non
devono esistere attriti che possano bloccare i
pulsanti).
INSTALLAZIONE
