INSTALLAZIONE
IT
CHC1202M IT GB - REV005B
SENSOR
CAN H
UP
DOW
N
CAN L
150
SENSOR
CAN H
UP
DOW
N
CAN L
SENSOR
CAN H
UP
DOW
N
CAN L
150
UP
UP
DOWN
DOWN
COLLEGAMENTO ELETTRICO
Lo strumento conta catena risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta
una corretta installazione per non compromettere le proprie prestazioni e quelle degli strumenti posti
nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:
Alimentare lo strumento conta catena solo dopo aver effettuato e verificato l'esattezza di tutti i col-
legamenti elettrici.
Utilizzare i faston in dotazione per effettuare i collegamenti dei cavi allo strumento.
• Inserire un interruttore per accendere e spegnere l'apparecchio; posizionare l'interruttore in modo
che sia facilmente raggiungibile nel caso in cui sia necessario spegnere l'apparecchio per evitare
situazioni di pericolo.
Inserire un fusibile rapido da 4A sulla linea di alimentazione dello strumento.
• Dimensionare correttamente la sezione dei cavi di alimentazione dello strumento e di comando dei
teleruttori in funzione della loro lunghezza.
Non utilizzare la tensione proveniente dal gruppo batterie motori per alimentare lo strumento.
Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) un cavo non schermato
con una coppia intrecciata (sezione 0.25/ 0.35 mm
2
AWG 22/24, impedenza 100/150 ohm).
La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri.
• Nell'impianto elettrico dell'imbarcazione prevedere la possibilità di comandare il salpa ancora tra-
mite comandi ausiliari.

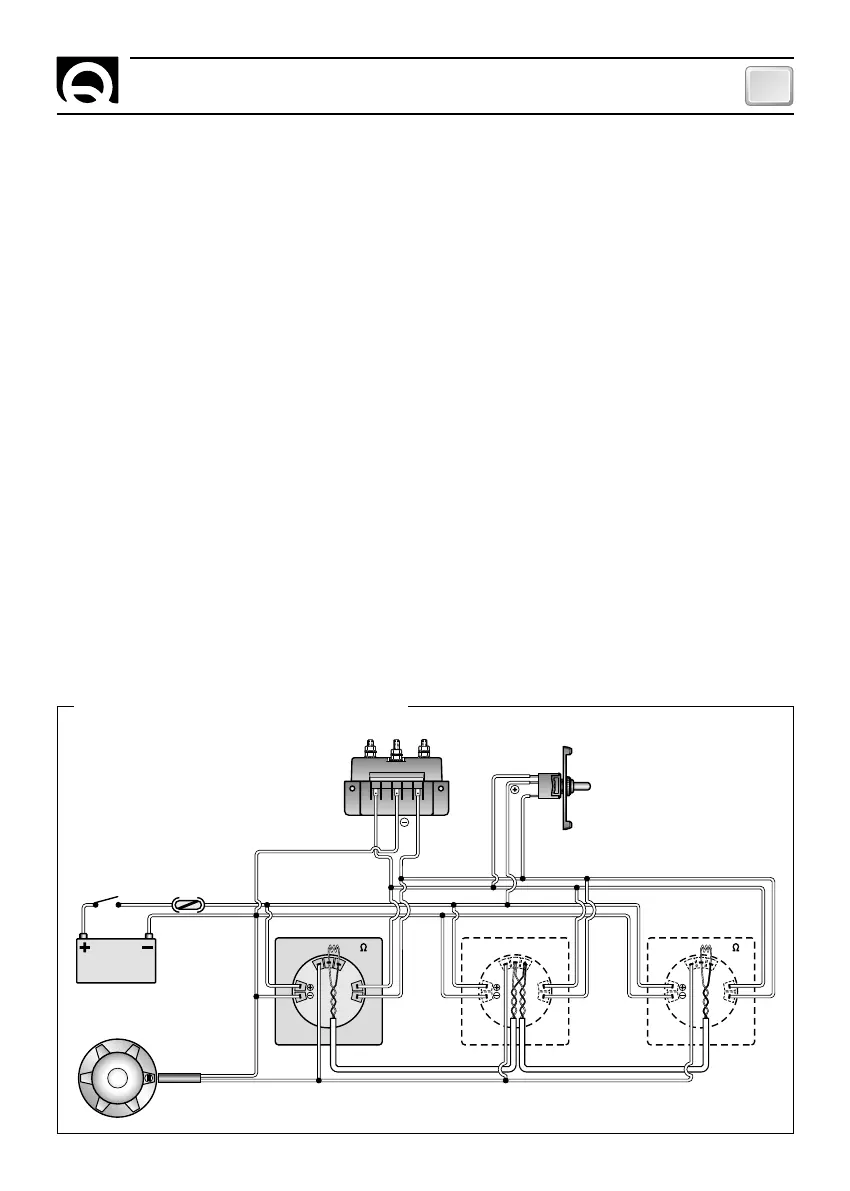

SCHEMA ELETTRICO DEI COLLEGAMENTI:
INTERRUTTORE
FUSIBILE
RAPIDO 4A
BARBOTIN
SENSORE
CASSETTA
TELERUTTORE/
TELEINVERTITORE
COMANDO
AUSILIARIO
BATTERIA
12/24 V
