UP
UP DOWN
DOWN
BRANCHEMENT ELECTRIQUE
Le compteur de chaîne est conforme aux normes EMC. Il doit être toutefois bien installé afin de ne pas réduire ses perfor
-
mances ainsi que celles des autres appareils monté à proximité.
Pour cette raison-là, l'appareil doit se trouver au-moins:
• 1 m des câbles des signaux radio (excepté les appareils de transmission radio SSB)
• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.
Suivre les instructions ci-dessous pour effectuer le branchement électrique de l'appareil:
• Allumer le compteur de chaîne après avoir effectué et contrôlé toutes les connexions.
• Utiliser l'interrupteur pour allumer ou éteindre l'appareil. Faire en sorte qu'on puisse arriver facilement à l'interrup
-
teur si on doit éteindre l'appareil pour éviter toute situation dangereuse.
• Mettre un fusible rapide (4A) sur le conducteur du courant de l'appareil.
• La section des câbles de l'appareil et du boîtier relais doit être adéquate selon leur longueur.
• Ne jamais utiliser le courant provenant des batteries des moteurs pour alimenter l'appareil.
• La longueur maximale des rallonges CAN ne doit pas dépasser 100 mètres.
• L'installation doit permettre de contrôler le compteur de chaîne en utilisant les commandes auxiliaires

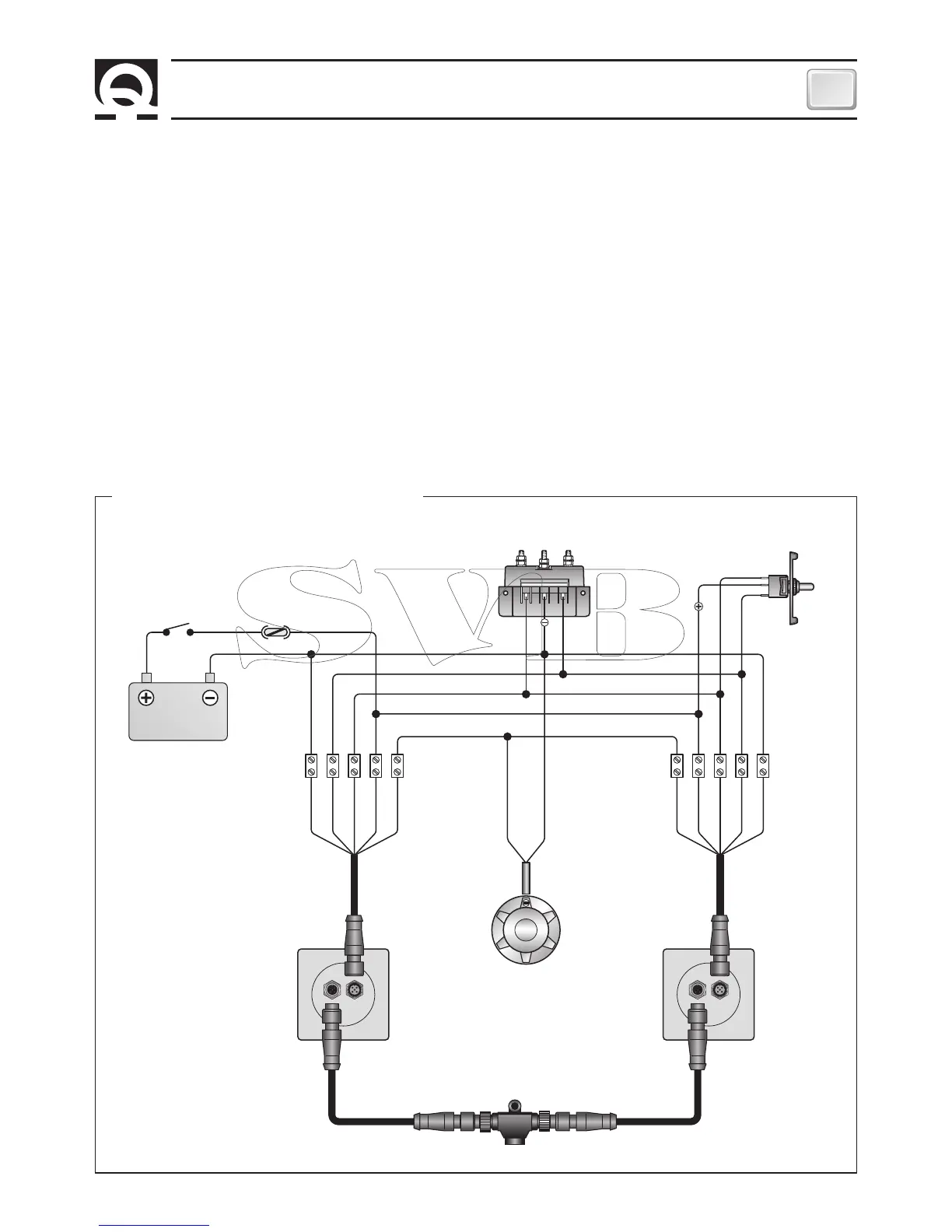

SCHEMA ELETTRIQUE DES CONNEXIONS
INTERRUPTEUR
FUSIBLE
RAPIDE 4A
BARBOTIN
GARNITURE CAN
RALLONGE
CAN
RALLONGE
CAN
* *
*
*
CAPTEUR
BOÎTIER RELAIS/
RELAIS INVERSEURS
COMMANDE
AUXILIARE
BATTERIE
12/24 V
CHC1203
EN OPTION
VERT
VERT
NOIR
NOIR
BLUE
BLUE
MARRON
MARRON
BLANC
BLANC
CHC1203
