Quick DV5 Dave Series - Page 12

12
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
MANUTENZIONE
49
48
47
1
2
3
4
16
17
18
19
20
21
22 23
24
5
26
26
26
26
31
31
32
32
33
34
35
36
37
44
27
28
29
30
6
14
6
6
7
9
15
43
45
46
10
11
12
13
13
8
38
39
40
41
42
50
51
25
22
33

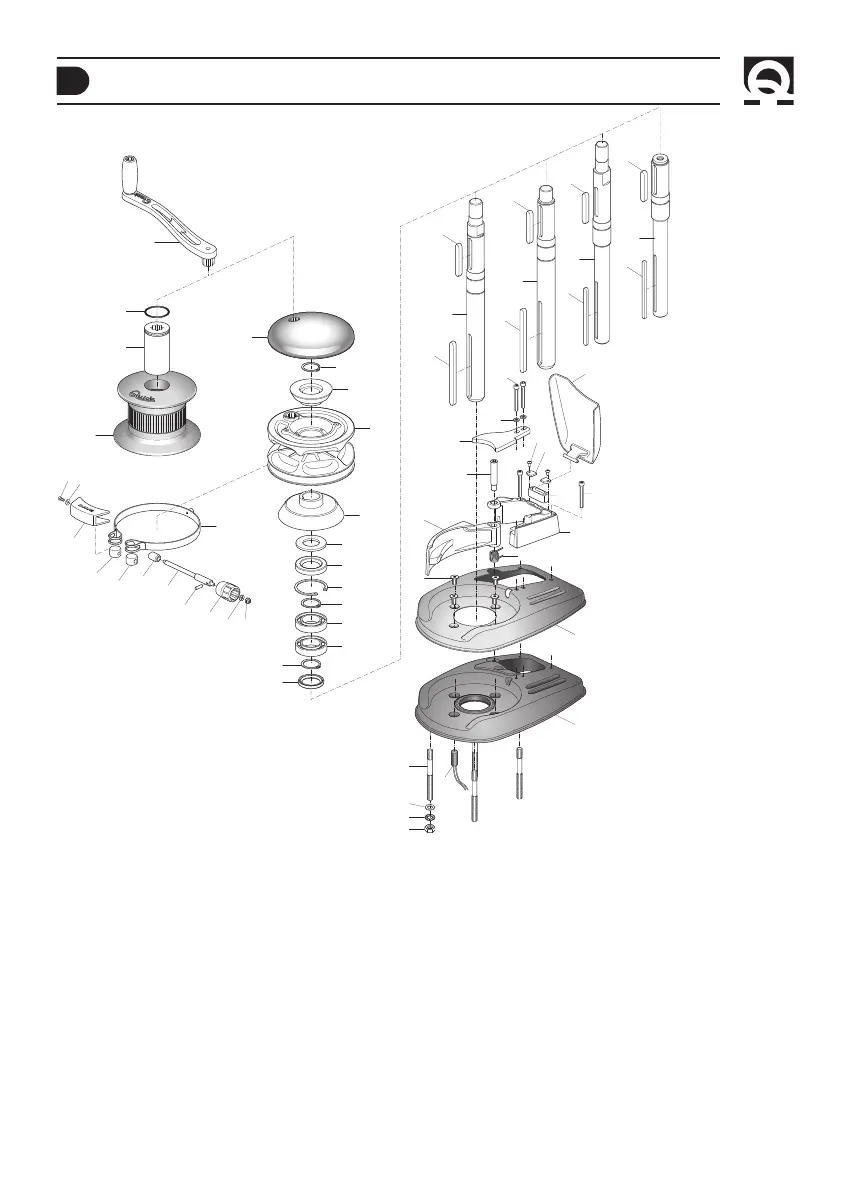

POS. DENOMINAZIONE
1 LEVA SALPA PIEGATA
2 O-RING BUSSOLA
3 BUSSOLA CAMPANA
4 CAMPANA SALPA 2000W
5 COPERCHIO BARBOTIN
6 ANELLO ELASTICO ESTERNO
7 CONO FRIZIONE SALPA 3000W SUP.
8A BARBOTIN 3000W 10 MM-3/8" COMPL.
8B BARBOTIN 3000W 12-13 MM COMPL.
8C BARBOTIN 3000W 14MM COMPL.
9 CONO FRIZIONE SALPA 3000W INF.
10 RONDELLA DI RINFORZO 3000W
11 PARAOLIO
12 ANELLO ELASTICO INTERNO
13 CUSCINETTO
14 PARAOLIO
15 FRENO FASCIA 4000 W “DV”
16 PERNO OTTONE FRENO FASCIA 3000W
17 PERNO OTTONE FRENO FASCIA FORO
18 INSERTO ALBERO FRENO A FASCIA “DV”
19 ALBERO FRENO FASCIA “DV” 4000W
20 SPINA
21 POMELLO FRENO FASCIA SERIE “DV”
22 RONDELLA
23 DADO AUTOBLOCCANTE
24 CARTER FRENO FASCIA “DV”
25 VITE
26 CHIAVETTA
27 ALBERO SERIE "DV" 3000W D
28 ALBERO SERIE “DV” 3000W
29 ALBERO SERIE “DV” 1700W D
30 ALBERO SERIE "DV" 1700W
31 CHIAVETTA
32 CHIAVETTA
33 VITE
34 RONDELLA
35 STACCA CATENA 4000W "DV"
36 PERNO TENDICIMA 3000W “DV”
37A LEVA TENDICIMA "DV" X
37B LEVA TENDICIMA "DV" Y
38A MOLLA TENDICIMA SALPA 3000W “DV” X
38B MOLLA TENDICIMA SALPA 3000W “DV” Y
39A COPERCHIO GUIDA CATENA "DV" X
39B COPERCHIO GUIDA CATENA "DV" Y
40 VITE
41 INSERTO GUIDA CATENA “DV” INOX
42 INSERTO PLAST CADUTA CATENA 3000W “DV”
43A SUPPORTO GUIDA CATENA “DV” X
43B SUPPORTO GUIDA CATENA “DV” Y
44 VITE
45A COVER BASE “DV” INOX X
45B COVER BASE “DV” INOX Y
46A BASE SALPA SERIE "DV" X
46B BASE SALPA SERIE "DV" Y
47 SENSORE REED ASSEMBLATO
48 PRIGIONIERO
49 RONDELLA
50 GROWER
51 DADO
DV5 BASE Y / DY (sinistra)
