DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SALPA ANCORA IDRAULICO
PROCEDURA DI MONTAGGIO
Posizionare la parte superiore e collegare a questa la parte inferiore, inlando l'albero nel riduttore.
Fissare il salpa ancora avvitando i dadi sui prigionieri di bloccaggio. Collegare i tubi provenienti dalla valvola distributrice alle due anget
-
te del motore idraulico (vedi schema di collegamento a pag.17).
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
LA CONFEZIONE CONTIENE: salpa ancora idraulico (top + motoriduttore) - dima di foratura - leva - viterie (per l'assemblaggio) -
manuale di istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE: trapano con punta: Ø 12 mm (15/32"); a tazza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESSORI QUICK
®
CONSIGLIATI: deviatore da pannello (mod. 800) - Pulsantiera stagna (mod. HRC 1002) - Pulsante a piede (mod.
900) - Interruttore magneto-idraulico - Conta catena per l'ancoraggio (mod. CHC 1102M e CHC 1202M) - Sistema di comando via radio
RRC (mod. R02, P02, H02).
(1) Misure effettuate con barbotin per catena da 12 mm.
(2) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
MODELLO IDRAULICO DV5 HYDRO - / D
Tipologia motore Reversibile ad ingranaggi
Cilindrata 9,6 cc 0,59 in
3
Capacità di sollevamento • 100 bar = 600 kg • 200 bar = 1700 kg • 1450.4 psi = 1433 lb • 2900 psi = 3748 lb
Velocità di recupero al carico di lavoro (1) 40 lt /min = 23 mt/min 9,1 USG/min = 76 ft/min
Spessore coperta (2) 40 ÷ 80 mm 1” 9/16 ÷ 3” 5/32 inch
Peso senza campana 31,8 kg 70,1 lb
Peso con campana 37 kg 81,6 lb
VALORI DI REGOLAZIONE (consigliati da Quick)
Portata 40 lt/min 9,1 USG/min
Pressione massima 200 bar 2900 psi

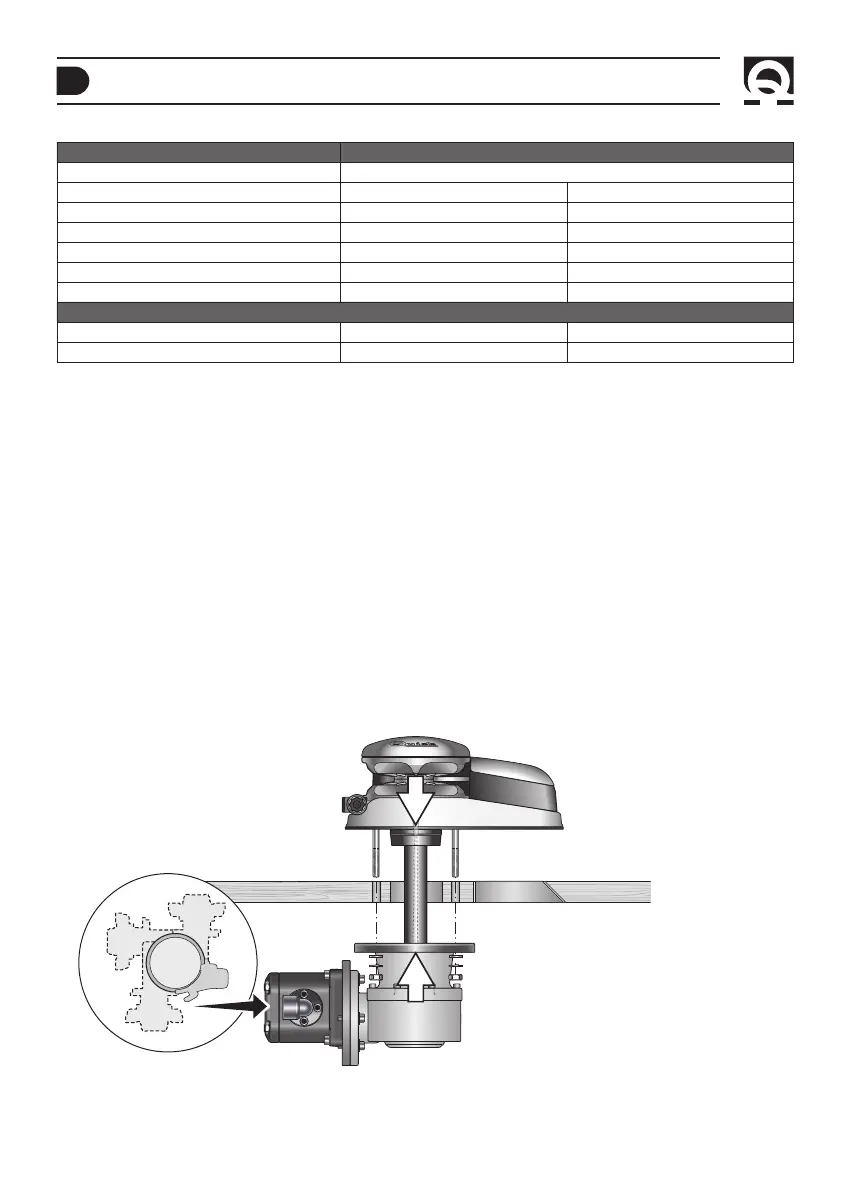

ESEMPIO INSTALLAZIONE
TOP SENZA CAMPANA
Dimensioni del modello a pagina 33
