Quick DV5 Dave Series - Manutenzione

11
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
MANUTENZIONE
ATTENZIONE: accertarsi che non sia presente l’alimentazione al motore elettrico quando si opera manualmente sul salpa
ancora; rimuovere con cura la catena dal barbotin o la cima dalla campana.
I salpa ancora Quick
®
sono costituiti da materiali resistenti all’ambiente marino: è indispensabile, in ogni caso, rimuovere periodicamente i
depositi di sale che si formano sulle superci esterne per evitare corrosioni e di conseguenza danni all’apparecchio.
Lavare accuratamente con acqua dolce le superci e le parti in cui il sale può depositarsi.

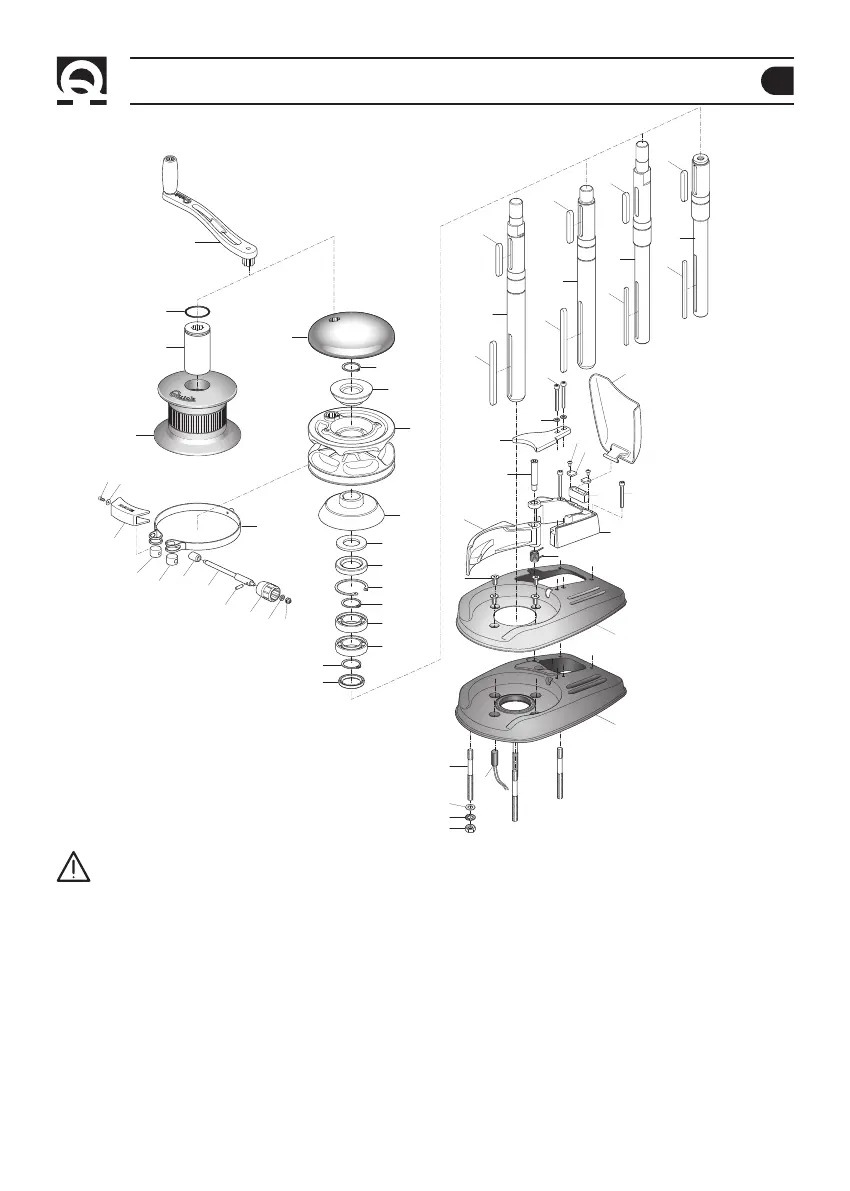

Smontare una volta all’anno il barbotin e la campana attenendosi alla seguente sequenza:
VERSIONE CON CAMPANA
Con la leva (1) svitare la bussola (3); estrarre la campana (4) e il cono frizione superiore (7); svitare le viti di ssaggio (33) dello stacca catena
(35) e rimuoverlo; estrarre il barbotin (8).
VERSIONE SENZA CAMPANA
Con la leva (1) svitare il coperchio barbotin (5) e il cono frizione superiore (7); svitare le viti di ssaggio (33) dello stacca catena (35) e
rimuoverlo; estrarre il barbotin (8).
Pulire ogni parte smontata afnché non si verichino attacchi di corrosione e ingrassare (con grasso marino) il letto dell’albero (27, 28,
29 o 30) e il barbotin (8) dove appoggiano i coni frizione (7 e 9).
Rimuovere eventuali depositi di ossido sui morsetti della cassetta teleruttori/teleinvertitori; cospargerli di grasso.
49
48
47
1
2
3
4
16
17
18
19
20
21
22 23
24
5
26
26
26
26
31
31
32
32
33
34
35
36
37
44
27
28
29
30
6
14
6
6
7
9
15
43
45
46
10
11
12
13
13
8
38
39
40
41
42
50
51
25
22
33
