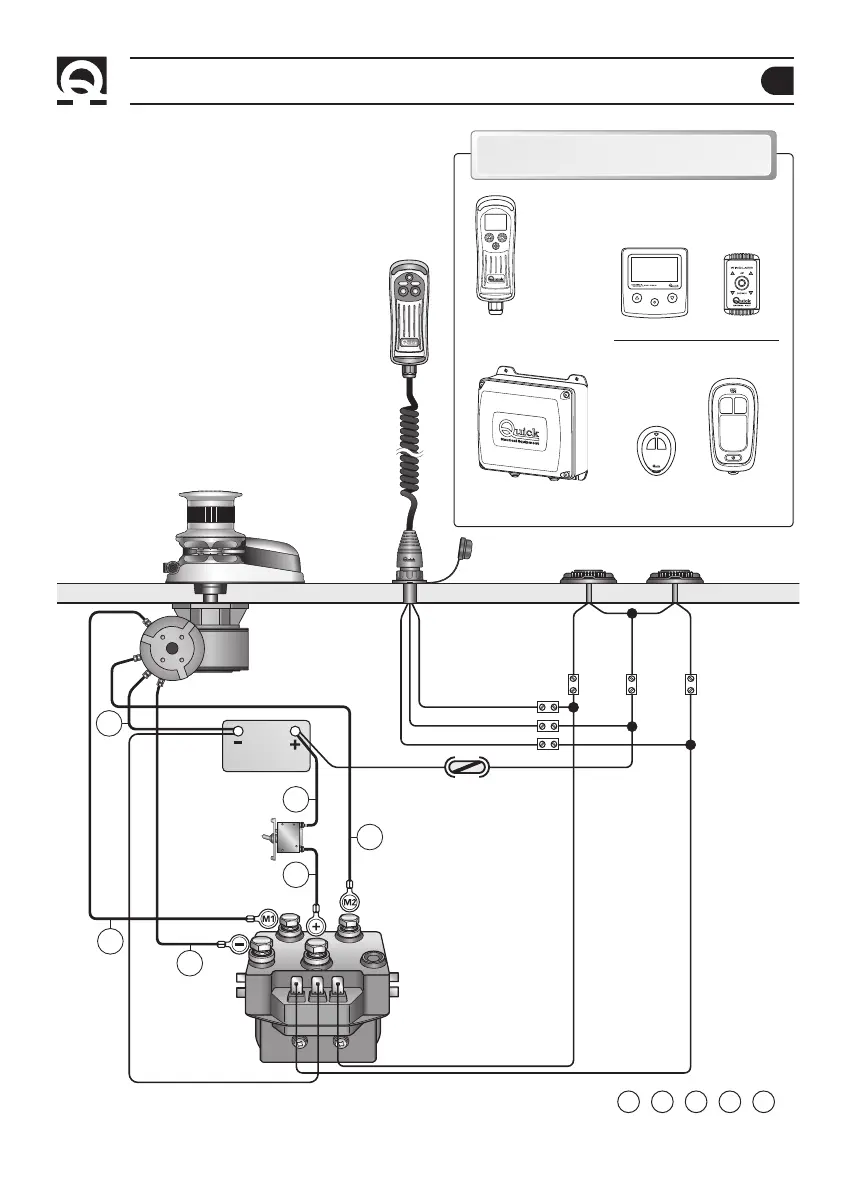

SCHEMA DI COLLEGAMENTO
A
A
S
S
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
MOTORE
BATTERIA
INTERRUTTORE
MAGNETO IDRAULICO
CASSETTA
TELEINVERTITORI
MOD. T6415-24 (24V)
C
A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
MARRONE
NERO
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4 + L5
L5
L2
L3
L1
L6
L4
SISTEMA BASE DV5 3000W
CONTACATENA
DA PANNELLO
CHC 1202 M
COMANDO
DA PLANCIA
MOD.800
PULSANTIERA
CONTACATENA
MOD. CHC 1102 M
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
RADIOCOMANDI RRC
PULSANTIERA
MOD. H02
RICEVITORE
MOD. R02
TASCABILE
MOD. P02
