Quick HC3 712 User Manual

21
FR
HECTOR 700/1000/1500W - REV008A
ENTRETIEN - GROUPE
N. DENOMINATION
1 BASE “HC”
2 DOUILLE
3 POUPÉE
4 VIS
5 COUVERCLE OUVERT
6 CIRCLIP
7 COUVERCLE FERMÉ
8 JOINT COUVERCLE
9 JOINT ÉTANCHE À L’HUILE
10 ROULEMENT 6008
11 COURONNE DENTÉE
12 CLAVETTE
13 CLAVETTE
14 ARBRE “HC” D
15 ARBRE “HC” -
16 ARBRE “HC” DB
17 CÔNE DE L’EMBRAYAGE INFÉRIEUR
18 A BARBOTIN 8MM - 5/16” “HC”
18 B BARBOTIN 10MM “HC”
19 CÔNE DE L’EMBRAYAGE SUPÉRIEUR
20 COUVERCLE DU BARBOTIN
21 VIS
22 LEVIER PLIÉ DU GUINDEAU
23 LEVER DE PRESSION
24 RESSORT POUR LEVIER DE PRESSION
25 VIS POUR LEVIER
26 FICHE
27 RESSORT
28 LEVIER D’ARRÊT DU BARBOTIN
29 DISPOSITIF DE DÉTACHEMENT DE CHAÎNE
30 VIS
31 LEVIER DE VERROUILLAGE
32 RESSORT
33 VIS
34 RONDELLE
35 ÉCROU
36 GOUJONS
37 RONDELLE
38 GROWER
39 ÉCROU
40 VIS
41 A CARTER “HC” PLASTIQUE
41 B CARTER “HC” ALUMINIUM
42 JOINT CARTER
43 JOINT ÉTANCHE À L’HUILE
44 INTERNAL CIRCLIP
45 ROULEMENT 7205
46 VIS SANS FIN
47 ROULEMENT 6204
48 BOUCHON HUILE
49 JOINT BOUCHON HUILE
50 O-RING
51 PASSE-CABLE “HC”
52A MOTEUR ÉLECTRIQUE 700W 12V
52B MOTEUR ÉLECTRIQUE 700W 24V
52C MOTEUR ÉLECTRIQUE 1000W 12V
52D MOTEUR ÉLECTRIQUE 1000W 24V
52E MOTEUR ÉLECTRIQUE 1500W 12V
52F MOTEUR ÉLECTRIQUE 1500W 24V
53 CLAVETTE
54 CAPTEUR DE LA CHÂINE
55 CÂBLE MOTEUR “HC” ROUGE
56 CÂBLE MOTEUR “HC” NOIR
57 CÂBLE COMMANDES “HC”
58 PLAQUETTE EN CUIVRE “HC” DROIT
59 PLAQUETTE EN CUIVRE “HC” GAUCHE
60 A BOÎTIER RELAIS INVERSEURS
T6415-12 12V
60 B BOÎTIER RELAIS INVERSEURS
T6415-24 24V
61 VIS
2
7 8 9 10
3 4 5
6
1

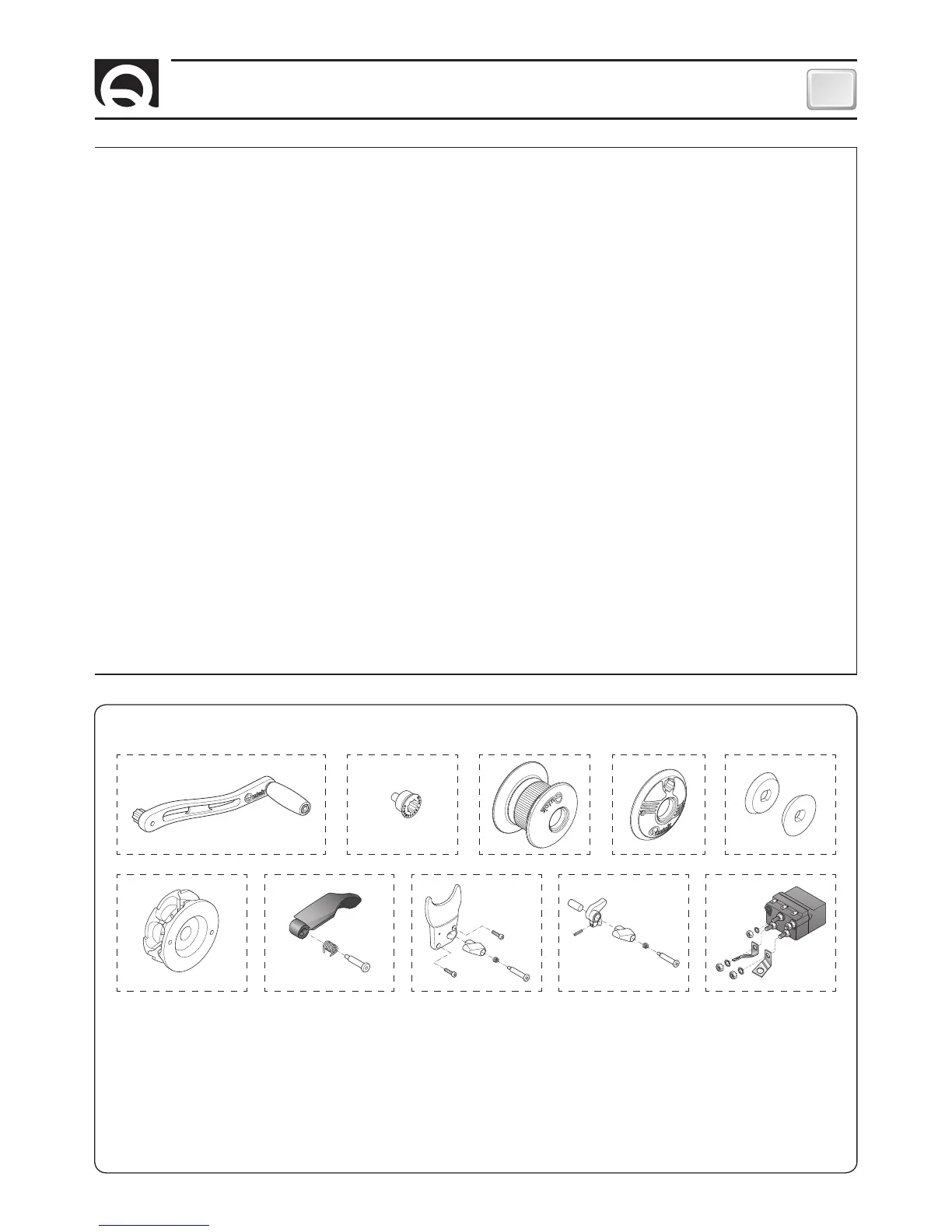

N. OSP DENOMINATION CODE
1 OSP LEVIER PLIÉ DU GUINDEAU R01 FVSSLVSP00R1A00
2 OSP DOUILLE EMBRAYAGE SERIE AT/HC FVSSGMSDFRAT000
3 OSP POUPÉE GUINDEAU 1000W HC R2 FVSSMSE10ATXA00
4 OPS COUVERCLE BARBOTIN AT/HC FVSSCPBBATHCA00
5 OSP CÔNES DE L’EMBRAYAGE AT/HC/AL/DP3 FVSSCFANHC00A00
6 A OSP BARBOTIN 1000W 8MM-5/16” HC FVSSB100851HA00
6 B OSP BARBOTIN 1000W 10MM-3/8” HC FVSSB101038HA00
7 OSP KIT LEVER DE PRESSION HECTOR FVSSTCHC0000A00
8
OSP DISPOSITIF DE DÉTACHEMENT
DE CHAÎNE HECTOR
FVSSSCHC0000A00
9 OSP KIT ARRÊT DU BARBOTIN HECTOR FVSSBLBBHC00A00
10 A
OSP KIT BOÎTIER RELAIS INVERSEURS
HC 7/10/1500W 12V
FVSSKTTR1012A00
10 B
OSP KIT BOÎTIER RELAIS INVERSEURS
HC 700/1000W 24V
FVSSKTTR1024A00
KIT OSP
