ENTRETIEN
ATTENTION:
contrôler que le moteur ne soit pas alimenté électrique-
ment lorsqu’on agit sur le guindeau manuellement. Enlever la chaîne ou
le cordage du barbotin ou le cordage de la poupée.
Les guindeaux Quick
®
sont construits avec des matériaux qui résistent bien à
l’habitat marin: de toute façon, il est indispensable d’enlever périodiquement
les dépôts de sel se formant sur les surfaces externes pour éviter tout effet de
corrosion et des dommages à l’appareil. Laver les surfaces et les pièces où le
sel peut se déposer avec de l’eau douce.
Une fois par année, démonter le barbotin et la poupée en procédant dans
l’ordre suivant:

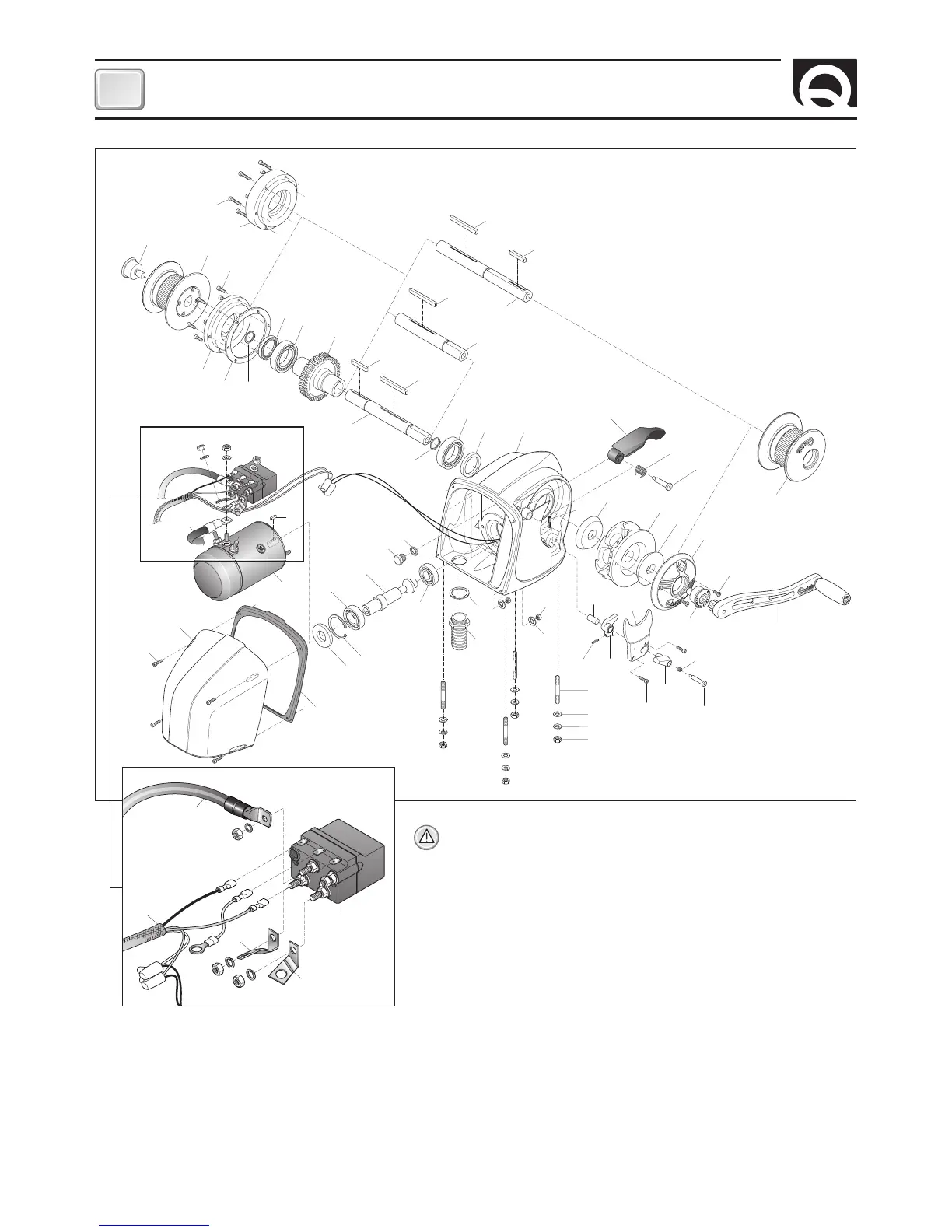

COTE BARBOTIN
Avec le levier (22) devisser la douille (2), devisser les vis (21), enlever le couvercle du barbotin (20) et le cone d’embrayage superieur
(19); devisser les vis de fixation (30) du dispositif de détachement de chaîne (29) et le retirer (laisser cheville, ressort et levier assem-
blés). Extraire le barbotin (18).
COTE POUPÉE
Devisser la douille (2) avec le levier (22) et extraire la poupée (3).
Nettoyer chaque pièce qui a été démontée afin d’éviter tout effet de corrosion et graisser (avec de la graisse marine) le filet de l’arbre
(14, 15 ou 16) ainsi que le barbotin (18) où les cônes de l’embrayage appuient (17 et 19).
14
52
6
3
2
4
10
9
8 6
5
11
12
46
49
48
54
45
42
25
24
30
2827
31
33
36
37
38
39
34
51
35
50
23
47
13
10
17
18
19
20
32
26
29
2
9
1
21
7
13
16
15
3
61
13
12
41
40
56
53
43
44
22
60
59
58
57
55
