30
ES
HECTOR 700/1000/1500W - REV008A

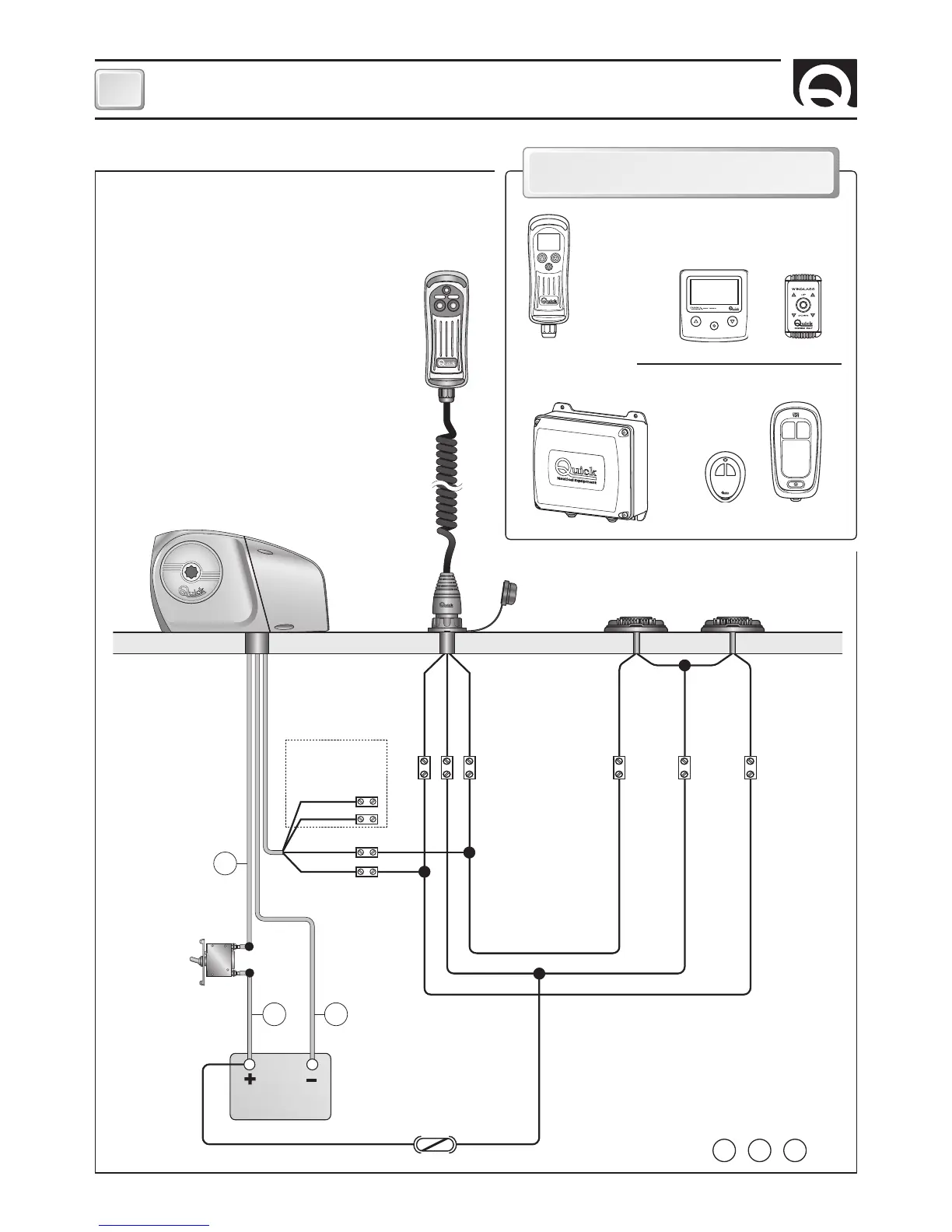

SISTEMA BASE
TABLERO DE
PULSADORES
MULTIUSO
MOD. HRC 1002
MOLINETE
BATERÍA
INTERRUPTOR
MAGNETO-
HIDRÁULICO
(VÉASE LA TABLA
DE PÁG. 30)
MANDOS DE PIE MOD. 900U Y 900D
AZUL
MARRÓN
NEGRO
NEGRO
AZUL
FUSIBLE
4A (12V)
2A (24V)
L = L1 + L2 + L3
NEGRO
MARRÓN
AZUL
BLANCO
VERDE
CABO DEL SENSOR
CUENTA-CADENA
ROJO
NEGRO
L1
L2 L3
ESQUEMA DE MONTAGE
CONTAMETROS
DE PANEL
MANDO
DE PANEL
TABLERO DE PULSADORES
HERMETICO CON CUENTAMETROS
PARA EL ANCLAJE
PORTÁTIL
RECEPTOR
ACCESORIOS QUICK
®
PARA
EL ACCIONAMIENTO DEL MOLINETE
TRASMISORES
RADIOMANDOS
BOLSILLO
