Protège-vêtements

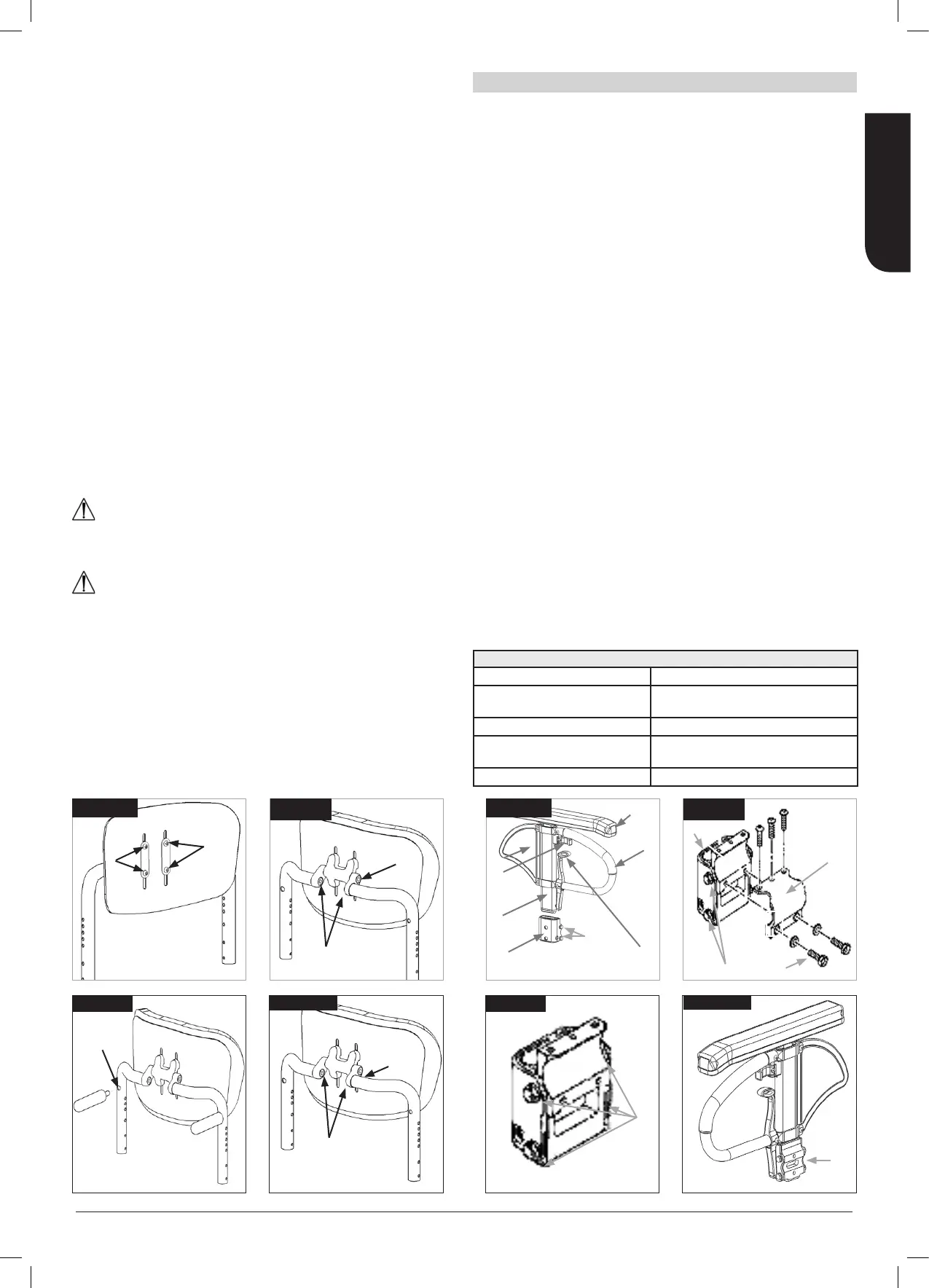

Accoudoirs réglables à montant unique, (Fig. 4.34 - 4.37).
1. Assemblage
a. Faites glisser le montant extérieur dans le tube de
logement monté sur le châssis du fauteuil.
b. L’accoudoir s’enclenchera automatiquement.
2. Réglage de la hauteur
a. Pivotez le levier de déverrouillage de réglage de la hauteur
(2) jusqu'à la deuxième butée.
b. Montez ou baissez l’accoudoir à la hauteur désirée.
c. Ramenez le levier en position verrouillée contre le
montant.
d. Poussez la manchette d'accoudoir (4) jusqu’à
enclenchement du montant supérieur.
3. Retrait de l’accoudoir
a. tirez le levier 3 et soulevez l'accoudoir dans son intégralité.
4. Installation de l’accoudoir
a. glissez l'accoudoir à l'intérieur du tube de logement jusqu'à
enclenchement.
Fixation du tube de logement de l'accoudoir (Fig. 4.34 - 4.37).
Réglage de l’ouverture du tube de logement de l’accoudoir
Pour réduire ou élargir la taille du montant extérieur de l’accoudoir
dans le tube de logement :
1. Desserrez les quatre boulons de réglage (9) du tube de
logement situés sur les côtés du tube.
2. Tandis que l’accoudoir se trouve dans le tube de logement (7),
serrez le tube à l'ouverture désirée.
3. Resserrez les quatre boulons (9). (16,3 Nm)
Réglage de la position
1. Desserrez les deux boulons de blocage (10) jusqu'à ce que la
pince soit desserrée.
2. Glissez le tube de logement de l'accoudoir à la position désirée.
3. Revissez.
Dossier Freestyle
Le dossier Freestyle peut se régler en hauteur, en profondeur et
en inclinaison afin de garantir un confort et un support
optimaux.
Réglage de la hauteur :
Retirez le coussin du dossier pour accéder aux éléments
d'ajustement. Desserrez les 4 vis (1) à l'aide d'une clé
hexagonale de 4 mm, puis réglez la coque du dossier à la
hauteur désirée. Resserrez les vis et replacez le coussin du
dossier.
Ajustement précis de la profondeur et de la hauteur
Le dossier Freestyle permet un ajustement précis maximum de
25 mm en profondeur et en hauteur. Desserrez les vis (2) à
l'aide d'une clé hexagonale de 8 mm, puis pivotez la coque du
dossier à la position désirée. Resserrez les vis à 20 Nm.
Réglage de l'inclinaison
Le dossier Freestyle permet un réglage de l'angle d'inclinaison.
Desserrez les vis (3) à l'aide d'une clé hexagonale de 8 mm,
puis pivotez la coque du dossier à la position désirée.
Resserrez les vis à 20 Nm.
Si la présence d'un accompagnateur est nécessaire, les
poignées de poussée amovibles peuvent être vissées à
l'emplacement A.
AVERTISSEMENT !
Veillez à ce que les poignées soient vissées à fond.
AVERTISSEMENT !
Le dossier Freestyle n'est pas homologué pour une utilisation
du fauteuil en tant que siège durant le transport.
1
Fig. 4.30
1
Fig. 4.31
3
2
Fig. 4.32
A
Fig. 4.33
20 Nm
20 Nm
Fig. 4.34 - 4.37 - Légende des composants
1. Montant extérieur 6. Protège-vêtement
2. Levier de déverrouillage
de réglage de la hauteur
7. Récepteur
3. Levier de déverrouillage 8. Fixation
4. Manchette de l'accoudoir 9. Boulons de réglage du tube de
logement
5. Barre de transfert 10. Boulons de blocage
