119832 Rev. A
86
FRANÇAIS
QUICKIE PULSE
VIII.

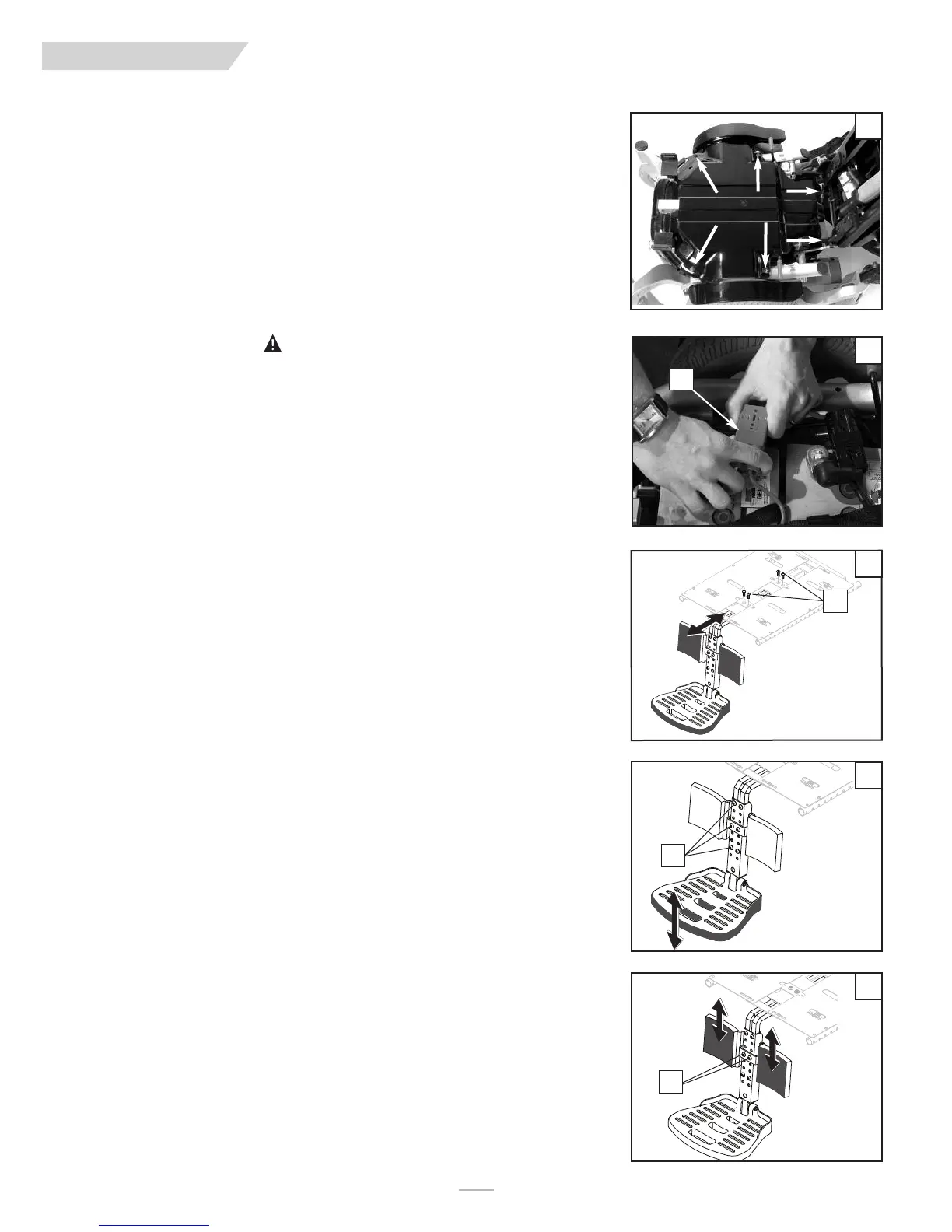

A. RETRAIT DES BATTERIES
(Figures 10,11)
Pour retirer les batteries en vue du transport ou de l’entretien
1. Retirer les batteries
a. Retirez soigneusement le siège (voir la Section O, Retrait du siège).
b. Enlevez la housse en retirant les six fixations en premier (Figure 10). Ensuite, enlevez la
housse.
c. Débranchez la connexion principale à l’électricité (A) (Figure 11).
d. Pour retirer les batteries de leur cadre, soulevez-les en utilisant la sangle comme
poignée.
2. Installation des batteries
Voir dans la Section X , « Batteries » l’installation.
AVERTISSEMENT
Les batteries peuvent peser jusqu’à 17.6 kg (39 lb). Vous devrez prendre des précautions
pour éviter de vous blesser en tirant sur les attaches des batteries.
B. AJUSTEMENT DU SUPPORT DE L’INSTALLATION
CENTRALE
1. Dépose (Fig. 12)
•. Déposez les quatre boulons (B) et faites glisser le repose-pied pour le sortir.
2. Réglage de hauteur (Fig. 13)
• Enlevez les six boulons de sécurité (C).
• Déplacez la semelle à la hauteur désirée.
• Remettez les boulons (C) dans les trous désirés.
3. Coussinet de mollet (Fig. 14)
• Enlevez les deux boulons de sécurité (D).
• Déplacez les coussinets de mollet à la hauteur souhaitée.
• Remettez les boulons (D) dans les trous désirés.
13
14
10
11
1
2
A
B
C
D
