SAMBA
13

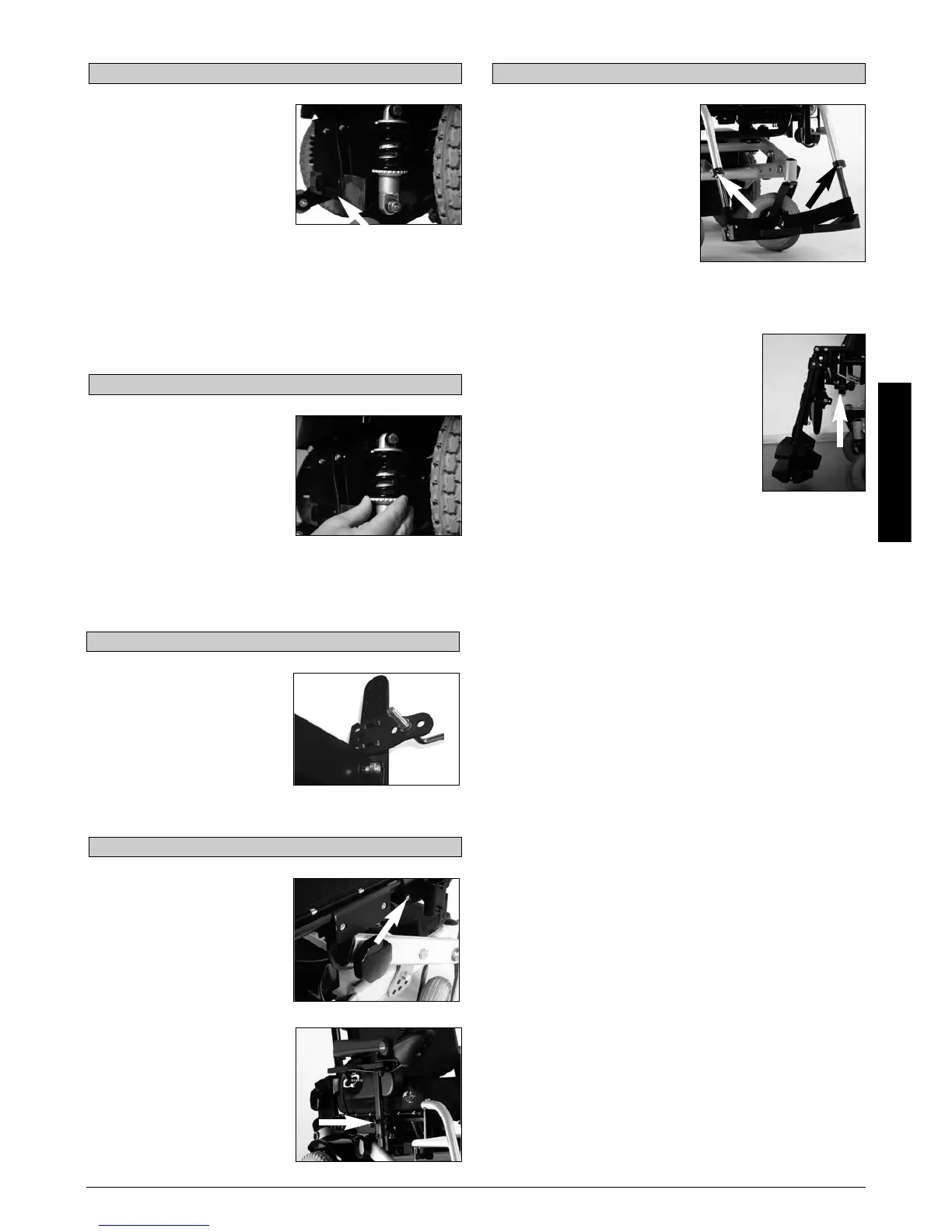

Roda livre de emergência
Movendo a alavanca para a
esquerda e bloqueando-a (figura
8), as engrenagens desligam-se
dos motores. Este sistema só se
deve utilizar em caso de
emergência ou se necessitar
deslocar manualmente a cadeira
de rodas. Não se destina a uso
permanente.
AVISO: o sistema automático dos
travões só funciona se a alavanca for ajustada para
a direita.
VOLTE A ENGRENAR SEMPRE A RODA LIVRE DE
EMERGÊNCIA APÓS USAR.
NÃO desbloqueie numa inclinação.
8
Ajustar a largura do apoio dos
braços
Para ajustar a largura, desaperte
os dois parafusos como indicado
na Fig. 11, mova os suportes
receptores para a posição
desejada e aperte firmemente os
parafusos antes de utilizar a
cadeira.
Ajustar a altura do apoio dos
braços
Para ajustar a altura (Fig. 12)
desaperte o parafuso de ajuste,
mova o apoio dos braços até à
posição desejada e aperte o
parafuso.
Apoio dos braços
12
11
Suspensão da roda motriz
A SAMBA tem um sistema de
suspensão da roda motriz eficaz e
ajustável. Para satisfazer as suas
exigências de conforto durante a
condução, pode ajustar a tensão
das molas no amortecedor.
Rodando para baixo a anilha de
alumínio situada na parte inferior
da mola, suavizará a condução, se
ajustar a anilha numa posição a
condução fica mais rígida. Esta opção pode ser
utilizada para adaptar os diferentes pesos dos
utilizadores ao sistema de suspensão.
Instalação do espelho
Instale o suporte do espelho na
placa do apoio de braços e fixe-a
com 4 parafusos M5. Fixe o
espelho na base com as fixações
fornecidas com o mesmo.
O suporte do espelho deve ser
colocado na posição mais
conveniente para o utilizador.
11
Ajustar o comprimento
do apoio dos pés
Para ajustar o comprimento do
apoio dos pés, tire o parafuso da
haste do apoio dos pés como na
Fig. 13, ajuste o comprimento à
sua medida. Volte a montar o
parafuso e aperte. Assegure- se de
que o parafuso está firmemente
colocado e apertado antes de
utilizar a cadeira.
Nota: Pode ser necessário reduzir o comprimento da haste
interna do apoio dos pés para permitir que se eleve até à
posição da plataforma para os pés.
Levantar manualmente o apoio
de pernas (ELR)
Para levantar:
Puxe o apoio de pernas para cima e pare na
altura desejada. O apoio de pernas bloqueia-
se automaticamente na posição escolhida.
Para baixar:
Empurre lentamente a alavanca de
desbloqueio para a frente. O ângulo do apoio
das pernas reduz-se. Quando soltar a
alavanca, o apoio de pernas fica bloqueado
nessa posição.
PRECAUÇÃO: o apoio de pernas pode ser ajustado
numa posição em que pode interferir com as rodas
giratórias.
AVISO: Mantenha as mãos afastadas do mecanismo de
ajuste entre a estrutura e as peças móveis do apoio de
pernas enquanto subir ou baixar o apoio de pernas.
AVISO: o apoio de pernas não deve ser usado para
levantar ou transportar a cadeira de rodas com um
ocupante.
Apoio de pernas eléctrico:
Para operar:
Controlo integral (VR2):
Para operar o apoio de pernas, carregue no interruptor de
modo a seleccionar a opção apoio de pernas e utilize
depois os botões cima e baixo para mover o apoio de
pernas para cima ou para baixo. Solte o botão quando
atingir o ângulo desejado. Quando o apoio de pernas
estiver na posição mais elevada ou mais inferior não
mantenha o interruptor na posição de operação porque
pode danificar o actuador.
Controlo remoto (Pilot+):
Para operar o apoio de pernas, carregue no interruptor
para seleccionar o "modo do actuador." Surge a LED com
o símbolo da cadeira de rodas. Com o joystick para a
esquerda ou para a direita pode navegar pelos diferentes
actuadores instalados. Para operar o actuador
seleccionado, mova o joystick para a frente e para trás
para o movimento descendente do actuador seleccionado.
Solte o botão quando atingir o ângulo desejado. Quando o
apoio de pernas estiver na posição mais elevada ou mais
inferior não mantenha o interruptor na posição de operação
porque pode danificar o actuador. Carregue de novo no
botão de "modo" para voltar ao modo de condução.
Apoio dos pés
