SAMBA
Rodas
Se for necessário tirar uma das rodas (por exemplo para
reparação em caso de rebentamento), proceda como se
indica a seguir:
Rodas dianteiras:
1. Utilize uma chave hexagonal de 7 mm para tirar o
parafuso da forquilha.
2. Remova a roda deteriorada.
3. Quando a roda estiver reparada, siga o procedimento
inverso.
Rodas traseiras:
1. Utilize uma chave de parafusos para tirar a tampa do
cubo.
2. Desaperte os 4 parafusos com uma chave hexagonal de
5 mm na parte exterior e com uma chave de tubo
hexagonal de 13 mm na parte interior.
3. Utilize uma chave hexagonal de 6 mm para tirar a jante.
4. Remova a roda deteriorada. Quando estiver reparada
siga o procedimento inverso.
Histórico de Serviço
Esta secção foi desenhada para ajudar a guardar um
registo de todos os serviços de manutenção e reparações
efectuados na sua cadeira de rodas. Se no futuro decidisse
vender ou trocar o seu veículo, este histórico pode-lhe ser
muito útil. O agente de manutenção/reparação também
pode assim ter um registo documentado; este manual
deverá acompanhar à cadeira de rodas quando se efectuar
qualquer trabalho de manutenção ou reparação. O agente
de manutenção/reparação preencherá esta secção e
devolverá o manual junto com a cadeira de rodas. A sua
nova cadeira de rodas foi fabricada nas Midlands
Ocidentais pela Sunrise Medical. Com mais de 30 anos de
experiência, somos os mais antigos fabricantes de equipa-
mentos de mobilidade estabelecidos no Reino Unido.
Todas as nossas cadeiras de rodas, scooters e cadeiras
motorizadas são submetidos a ensaios rigorosos para
assegurar que são conformes os nossos requisitos de
conforto, segurança e durabilidade. O nosso êxito está
baseado nas fortes tradições de qualidade, relação
qualidade-preço e atenção genuína aos nossos clientes.
Estamos orgulhosos, não só de desenhar e construir os
produtos mais inovadores, senão também dos nossos
compromissos em oferecer um nível excelente de serviço
ao cliente, durante e depois da venda.
Reparação da cadeira de rodas
A Sunrise Medical recomenda que quaisquer reparações
necessarias na cadeira devem ser efectuadas pelo
fornecedor Sunrise Medical autorizado.
Se efectuar a reparação ou modificação da cadeira da
rodas, pode anular a garantia.

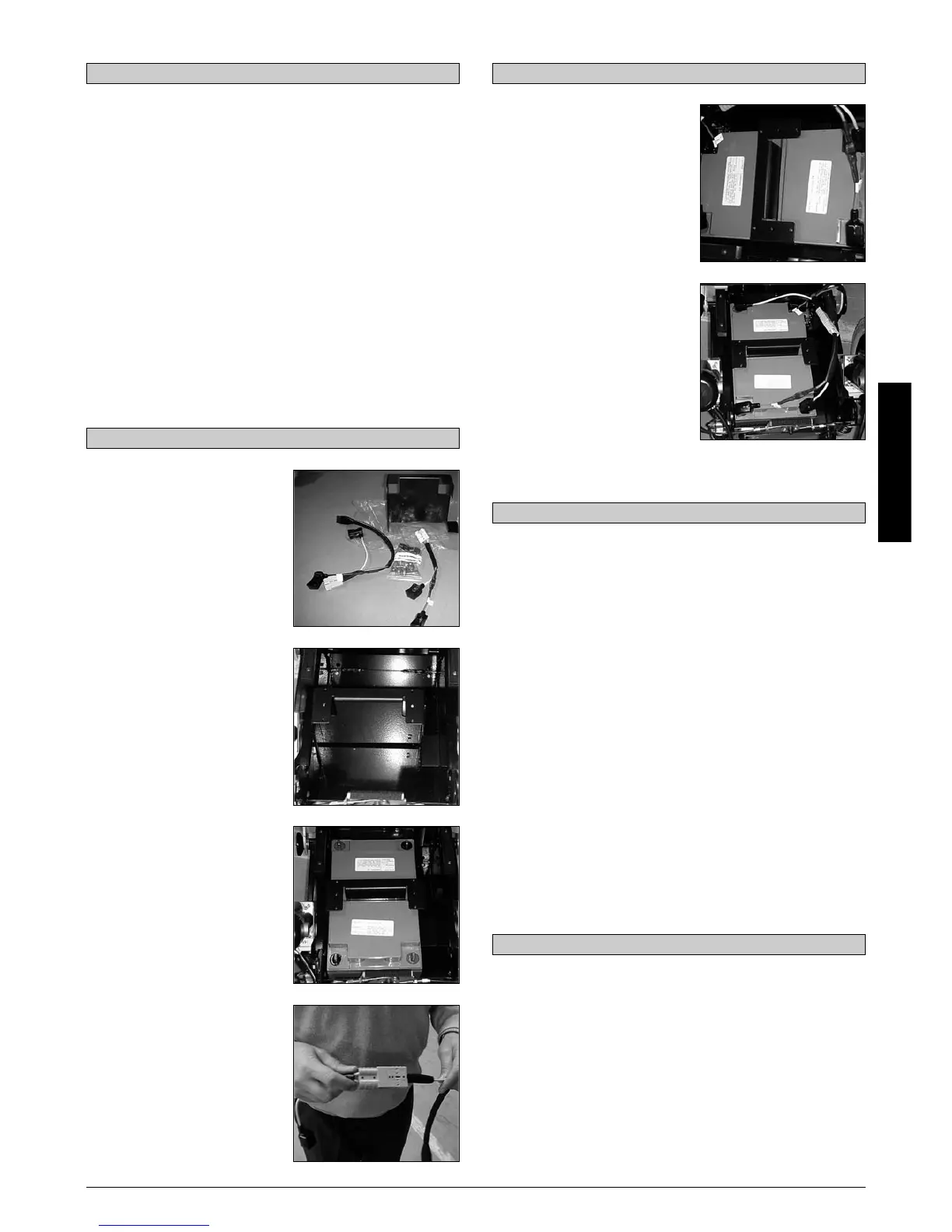

Instalação das baterias na cadeira SAMBA
Em primeiro lugar remova todas as
peças da caixa das baterias e
incline a cadeira para a frente o
máximo possível para ter um
espaço maior para facilitar a
instalação.
Peças na caixa de baterias:
• Placa de suporte das baterias
traseiras.
• Terminais cónicos para baterias
com terminais cilíndricos.
• Dois cabos para instalação.
A placa negra possui orifícios e
destinada-se a suportar futuros
comandos especiais e para
suportar as baterias no interior,
evitando que se movam. Coloca-
se no meio das baterias com o
espaçador lateral virado para
baixo, à direita se o comando for
do mesmo lado e à esquerda se o
comando for para a esquerda.
Ligue as baterias com os terminais
opostos ao centro da placa para
evitar possíveis contactos com a
mesma.
PRECAUÇÃO: Antes de ligar os
terminais das baterias é
fundamental ligar entre si os
dois conectores que incorporam
os cabos. Desta forma se
conectamos mal um cabo,
produz-se uma pequena chispa
que indicará que algo não está
correcto.
PRECAUÇÃO: Se pelo contrário
ligamos primeiro os cabos e
posteriormente os conectores
entre si, se algo estiver mal,
queimar-se-à a instalação,
originando importantes danos
nas baterias.
Forma de ligar os cabos à baterias
O cabo vermelho vai sempre ao
borne positivo (+) de uma bateria.
O cabo negro vai sempre ao borne
negativo (-) da outra bateria e os
dois cabos amarelos um vai ao
negativo de uma bateria e o outro
ao positivo da outra bateria, já que
unem em série as duas baterias
para dar 24 volts.
Convém dirigir os terminais dos
cabos para o interior da caixa para
evitar riscos de contacto com a
caixa grande.
Em caso de dúvida contacte
com Sunrise Medical
Telf 44 (0) 1384 44 66 66
