PPOORRTTUUGGUUEESSEE
122
SAMBA Rev.A 0807/2000/ST/000690635.EMS
cadeira deve estar estacionária e numa superfície plana. As
luzes também servem para indicar uma falha (caso ocorra).
Quando ocorrer uma falha, as luzes piscam rapidamente.
Se identificar o número de luzes a piscar pode ajudar o seu
agente de manutenção a encontrar facilmente as falhas.
Indicadores
Botão do indicador esquerdo
Botão do indicador direito
Botão da luz de perigo
O botão do lado direito opera os
indicadores do lado direito, frontal
e traseiro. O botão do lado
esquerdo opera os indicadores do
lado esquerdo, frontal e traseiro.
Para cancelar carregue de novo no
botão (Fig. 31).
Botão da buzina
Quando premir a buzina, emite um
sinal sonoro. O sinal pára quando
libertar o botão (Fig. 32).
Luzes de perigo
Se carregar neste botão, activa as
luzes de perigo dianteiras e
traseiras. Este dispositivo funciona
com a cadeira ligada ou desligada.
Os dois indicadores piscam até
cancelar carregando de novo no
botão (Fig. 33).
Luzes principais
Carregando neste botão, activa as
luzes (Fig. 34), mas só com a
cadeira ligada. Carregando de
novo, desliga as luzes.
Função modo do
actuador
Esta função será incluída na
unidade de controlo remoto se a
cadeira for equipada com uma ou
mais opções opções eléctricas.
Ver a Fig. 35.
32
33
Botão da luz
de perigo
34
35
Luzes de
indicação
vermelha
Fonte de alimentação
Assegure-se de que a tomada da energia está
correctamente ligada à entrada na parte traseira do
compartimento do controlo (Fig. 27).
Ficha imobilizadora
Quando activada a cadeira não
funciona, excepto o sistema de
luzes de perigo. Isto pode ser útil
se tiver que deixar a cadeira sem
atendimento (Fig. 27).
1. Ligue a cadeira com o
interruptor On/Off (Fig. 28).
2. Insira a ficha imobilizadora na
entrada do
carregador/programador
situada na parte frontal do
compartimento de controlo.
3. Remova a ficha após 1-2 segundos.
4. A cadeira fica imobilizada.
Para desactivar o imobilizador
1. Ligue a cadeira com o
interruptor On/Off (Fig. 28).
2. Insira a ficha imobilizadora na
entrada do
carregador/programador
localizado na parte frontal do
compartimento de controlo.
3. Remova a ficha após 1-2
segundos.
4. A cadeira está preparada para
ser utilizada.
Seleccionar a velocidade ajustável
O controlador tem cinco opções de velocidade.
Para ajustar:
1. Carregue no botão de modo até
o indicador de ajustamento de
velocidade piscar (Fig. 29).
2. Aumente ou reduza a
velocidade programada
movendo o joystick para a
esquerda ou para a direita
respectivamente, até obter a
velocidade desejada. Para
activar a velocidade
seleccionada mova o joystick
para a frente para conduzir ou
carregue no botão de modo até
as luzes deixarem de piscar.
3. Quando seleccionar a terceira
luz (ou média) de indicador de velocidade numa cadeira
de 10 km/h, a velocidade do veículo é ajustada para 4
mph.
Tenha em conta que 6kph é a velocidade máxima permitida
para condução nos passeios.
Indicador do nível da
bateria
Este indicador contém dez luzes
identificadas por cores, 3
vermelhas, 4 laranja e 3 verdes e
indica o nível da carga das
baterias (Fig. 30). O verde indica
carga alta, laranja baixa e vermelha
indica carga perigosamente baixa.
Para uma leitura mais exacta, a

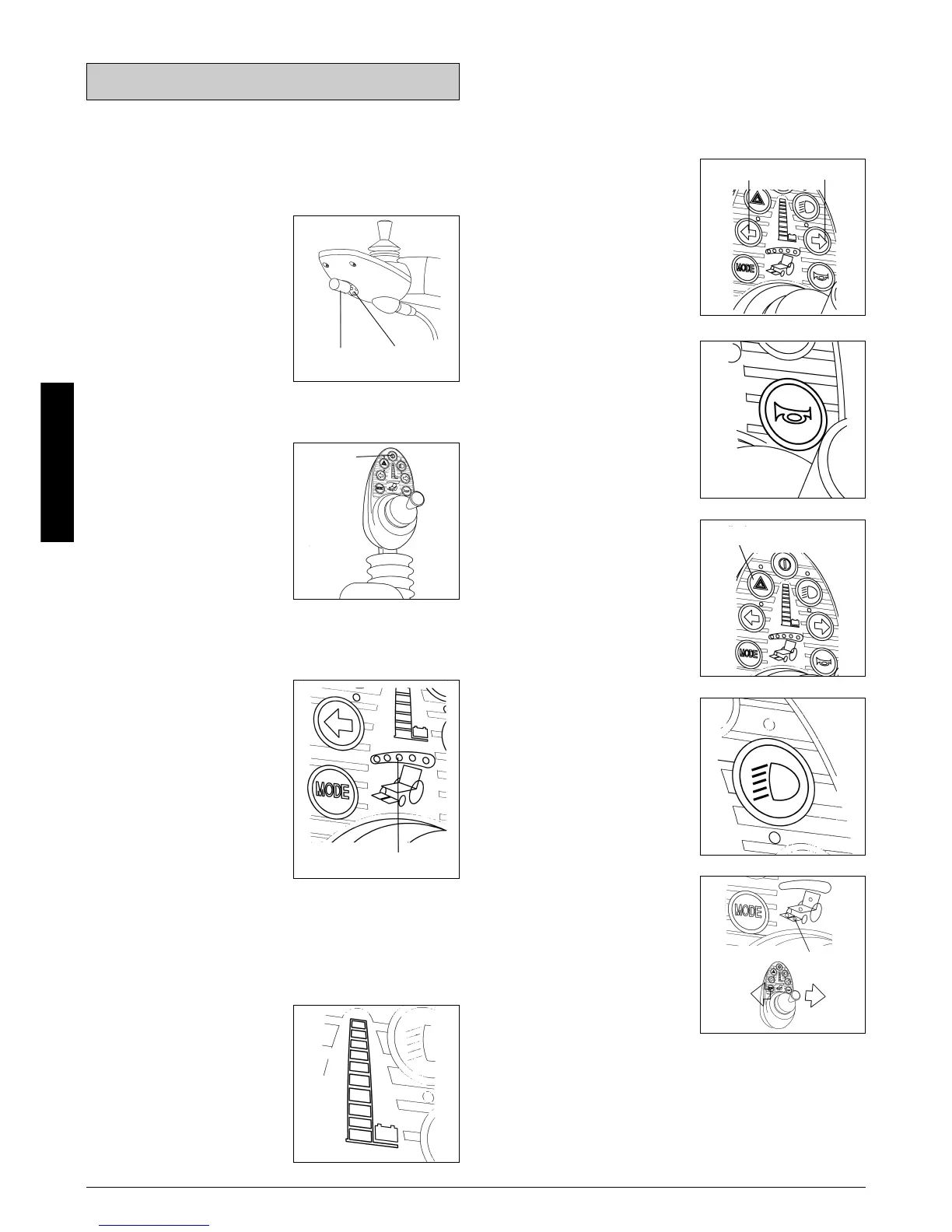

Compartimento de controlo Penny e Giles
Pilot +
((1133))
31
30
28
28.1
29
Ficha
imobilizadora
Tomada do
carregador/
programador
Indicador de configuração
ajustável de velocidade
Botão do indi-
cador esquerdo
Botão do indi-
cador direito
Botão ligar/
desligar
