QUNDIS Q node 5.5 User Manual

12 FUM5-00AM-DES-N5550 V1.0 / 31.01.2019
de - Bedienungs- und Installationsanleitung Q node 5.5
Betriebsart $Q]HLJH %HPHUNXQJ
IdLE-mode
In diesem Mode wird der Netzwerk-
knoten ausgeliefert. Er wechselt durch
langes Drücken der Taste MODE (>2
Sek.) in den Installationsmode.
Standard-
mode
Dies ist die normale Betriebsart der
Datensammler: Telegramme der re-
gistrierten Messgeräte werden emp-
fangen, gespeichert und im Netzwerk
weiterverbreitet.
Erweiterter
Standard-
mode
1)
Der Empfänger ist ständig aktiv und
ermöglicht so eine schnelle Kommu-
nikation. Dieser Mode wird mit dem
Servicetool ACT26 manuell gestartet.
Installati-
ons mode
2)
Im Installationsmode wird automatisch
das Funknetzwerk aufgebaut. Mess-
geräte, die während dieser Betriebsart
Installationstelegramme aussenden,
werden im Netzwerk registriert. Dieser
Mode wird durch langes Drücken (>2
Sek.) der Taste MODE gestartet.
Erweiterter
Installations
mode
2)
Der erweiterte Installationsmo-
de registriert alle Messgeräte, die
Datentelegramme aussenden. Dieser
Mode hilft, wenn das Netzwerk nach-
WUlJOLFKHLQJHEDXWZXUGH(V¿QGHWNHLQ
Netzaufbau statt.
Betriebsart $Q]HLJH %HPHUNXQJ
Geschützter
Installations
mode
2)
Wie Installationsmode, aber es wird
nur eine Verbindung zu Q node 5.5
und Zählern aufgebaut, die die gleiche
Netzwerkkennzeichnung verwenden.
Suchmode
Messgeräte, die manuell eingetragen
wurden oder die Funkverbindung verlo-
UHQKDEHQZHUGHQZLHGHUV\QFKURQLVLHUW
Dieser Mode wird automatisch aktiviert.
Erweiterter
Suchmode
2)
Dieser Suchlauf wird verwendet, um
die Funkverbindung zu verlorenen
oder manuell eingetragenen Messge-
räten wieder herzustellen. Dieser Mode
lässt sich bei gesetzten Jumper 1 (im
Steckerfeld) und durch langes Drücken
der Taste MODE auch manuell starten.
Lösch-
mode
2)
Wie Installationsmode, aber
alle registrierten Geräte, die
Installationstelegramme aussenden,
werden nicht registriert sondern ge-
löscht (Zählerwechsel).
1) wird bei batterieversorgten Netzwerkknoten nach ca. 8 Stunden automatisch beendet.
2) wird nach ca.8 Stunden automatisch beendet.
System-
]XVWDQG
$Q]HLJH %HPHUNXQJ
)HUQ]XJULႇ
Erfolgt von einem Master aus ein Zu-
JULႇ DXI 1HW]ZHUNNQRWHQ ZLUG GDV
6\PEROÄܧ³DQJH]HLJW
Highspeed-
mode
beispielsweise
Wenn alle Netzwerkknoten ihre Emp-
fänger ständig eingeschaltet haben, so
dass alle neuen Daten sofort innerhalb
des Netzwerks ausgetauscht werden
können, wird dies durch zwei Punkte
im oberen Bereich des LCD angezeigt.
Bus-
Verbindung
beispielsweise
Wird eine Verbindung zum Bus herge-
stellt, erfolgt kurzeitig die Anzeige der
Busnummer (0=M-Bus) und der einge-
stellten Primäradresse auf diesem Bus.
Im Beispiel wurde der Netzwerkknoten
mit Primäradresse 03 mit dem M-Bus
verbunden.
IrDA-Master
mode
Dieser Mode wird durch kurzes Drü-
cken (<0,5 Sekunden) der Taste
MODE gestartet. Er signalisiert, dass
andere IrDA-Geräte (im IrDA-Slave
mode) jetzt verbunden werden können.
Dieser Mode wird nach 10 Sekunden
Inaktivität automatisch beendet.
Einfügen
beispielsweise
Wird im IrDA-Master-Mode ein nicht
registriertes IrDA-fähiges Messgerät
z.B. WHE467 verbunden, kann dieses
im Netzwerkknoten eingefügt werden.
Die Anzeige entspricht den letzten 4
Stellen des Messgerätes (Beispiel:
20000123). Zur Bestätigung muss,
während diese Anzeige erscheint, die
DISPLAY-Taste gedrückt werden. Da-
raufhin wird das Gerät registriert und
der Such-Mode gestartet.
System-
]XVWDQG
$Q]HLJH %HPHUNXQJ
Löschen
beispielsweise
Wird im IrDA-Master-Mode ein bereits
registriertes IrDA-fähiges Messge-
rät verbunden, kann dieses aus dem
Netzwerkknoten ausgetragen werden.
Die Anzeige entspricht den letzten 4
Stellen des Messgerätes (Beispiel.
20000123). Zur Bestätigung muss,
während diese Anzeige erscheint, die
DISPLAY-Taste, gedrückt werden. Dar-
aufhin wird das Gerät gelöscht und ggf.
der Suchmode beendet.
Kopieren
beispielsweise
Das Kopieren der Netzwerkdaten eines
Knotens ist möglich, wenn der neue
Knoten im IdLE Mode ist.
Am Knoten mit den zu kopierenden
Daten die rote MODE Taste drücken,
EHLGH .QRWHQ PLW RႇHQHQ *HKlXVHQ
YRUHLQDQGHU VWHOOHQ GHU NRSLHUHQGH
Knoten (der alte Knoten) fragt nun mit
'LVSOD\DQ]HLJH Ä&23<³ QDFK %HVWl-
tigung. Bestätigen Sie mit der blauen
DISPLAY Taste. Die Knoten müssen
während des gesamten Kopiervorgan-
ges voreinander stehen bleiben.
Das Kopieren dauert abhängig vom
Dateninhalt bis zu 20 Minuten. Nach
$EVFKOXVV GHV .RSLHUHQV EH¿QGHW
sich der neue Knoten automatisch im
Such-Mode. Nach dem Empfang der
aufgespielten Geräte wechselt der
Netzwerkknoten in den Standard-Mode
und muß manuell dem Netzwerkkno-
tennetz hinzugefügt werden.

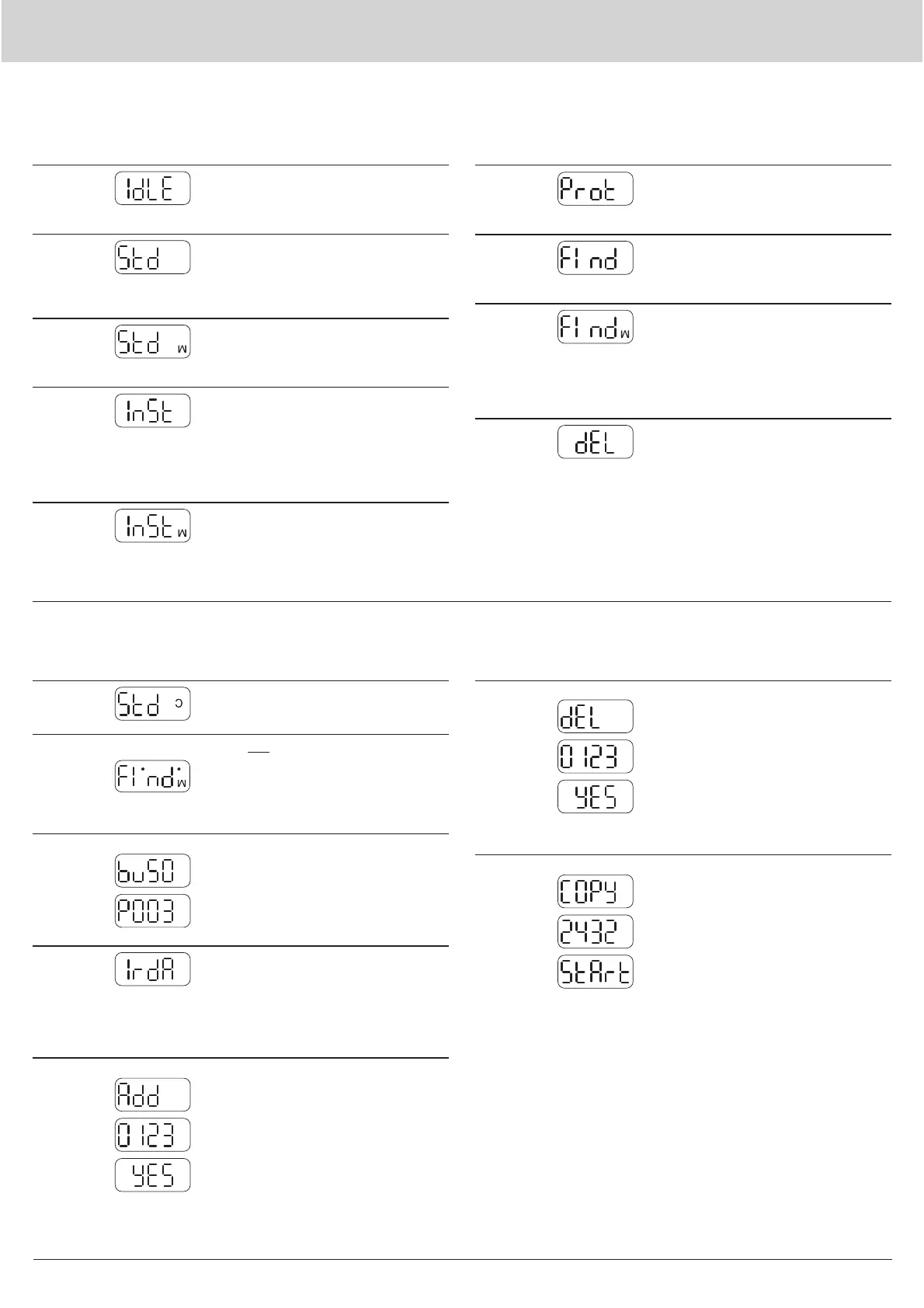

%HWULHEVDUWHQXQG6\VWHP]XVWlQGH
Es existieren verschiedene Betriebsarten, die teilweise mittels Tastendruck am Netzwerkknoten, teilweise automatisch oder von einem ange-
schlossenen PC mit Hilfe der Inbetriebnahmesoftware ACT26 eingestellt werden. Dazu muss die Inbetriebnahmesoftware ACT26 in aktueller
Version vorhanden sein. Die jeweilige Betriebsart wird in der Anzeige dargestellt:
