Racer UNO - 2 Diagrama de Instalación

3

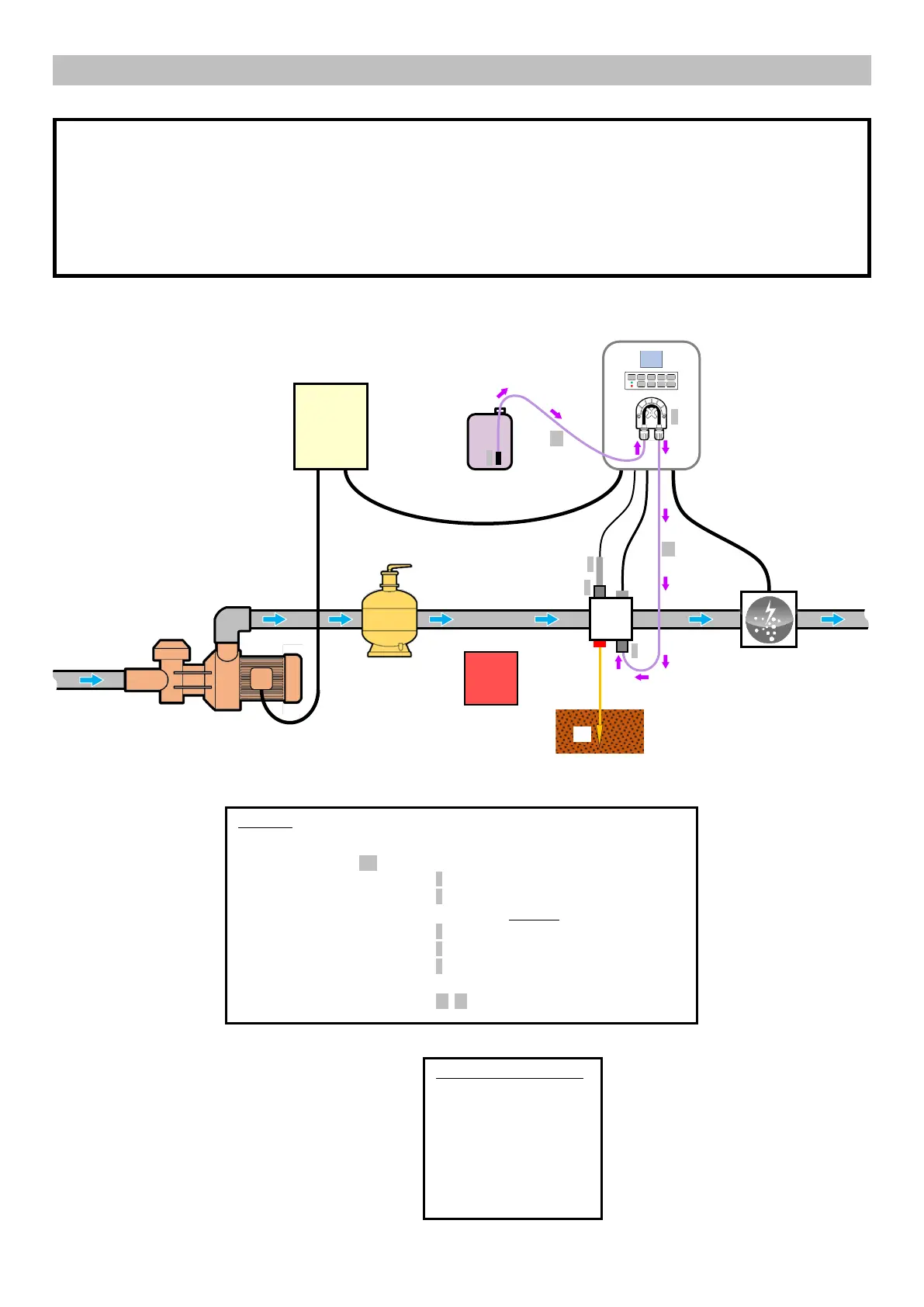

2. DIAGRAMA DE INSTALACIÓN
I
• Las conexiones eléctricas a la altura de la célula no deben quedar orientadas hacia arriba para evitar que se
acumule agua o humedad en ellas.
• El bidón de corrector de pH debe estar suficientemente alejado de todos los aparatos eléctricos y de otros
productos químicos.
4
14
4
SSS
LEYENDA :
Modelo UNO : blanco.
Modelo DUO : blanco + gris.
1 : Captador de sal / temperatura / falta de agua
2 : Célula
3 : Cuadro eléctrico
4 : Filtro de lastre
5 : Bomba peristáltica
6 : Pool Terre (opcional)
7 : Portasonda
8 : Conexión de inyección
9 : Sonda pH
10 : Soporte
11, 12 : Tubo semi rígido
8
1
7
6
16
H
13
15
2
3
17
19
5
10
9
11
12
ELEMENTOS NO INCLUIDOS :
13 : Alimentación eléctrica
14 : Bidón de corrector de pH
15 : Cable de cobre
16 : Filtro
17 : Estaca de tierra
18 : Bomba de calor
19 : Bomba de filtrado
 
18
