Sve linije koje su prikazane isprekidano na šemi spoljnih priključenja su provodnici koje je
potrebno da instalira tehničko lice prilikom priključenja spoljnih uređaja na automatiku kotla.
Sva priključenja dodatnih uređaja tehničko lice obavlja preko tri konektora koja se nalaze na
zadnjem delu kotla.Dva konektora su tropolna a jedan je sedmopolni.Jedan tropolni je za
priključenje sobnog termostata što je prikazano na nalepnici samog konektora.
Za sobne termostate bitno je da budu sa baterijskim napajanjem, tj. da
nemaju na sebi bilo kakav dovod napona 220 V. Na samom termostatu za povezivanje se
koristi NC (normalno zatvoreni kontakt).
Drugi tropolni konektor je za priključenje sonde za merenje temperature u akumulatoru ili
bojleru za sanitarnu vodu.Ova sonda se uvek isporučuje uz kotao.Ukoliko sonda za merenje
temperature vode u akumulatoru odnosno bojleru sanitarne vode nije dovoljno dugačka
moguće je produžiti običnim provodnicima.
Sedmopolni konektor je za priključni mrežni kabal i za priključenje cirkulacione pumpe i
pumpe akumulatora odnosno bojlera za sanitarnu vodu.
Kotao može da radi i u slučaju da nije priključena nijedna pumpa ali preporuka
proizvođača je da bude priključena barem pumpa1 (pumpa centralnog grejanja) jer ona ima i
funkciju sigurnosnog elementa.Uključuje se kada temperatura vode u kotlu preraste 90 stepeni
Celzijusa.

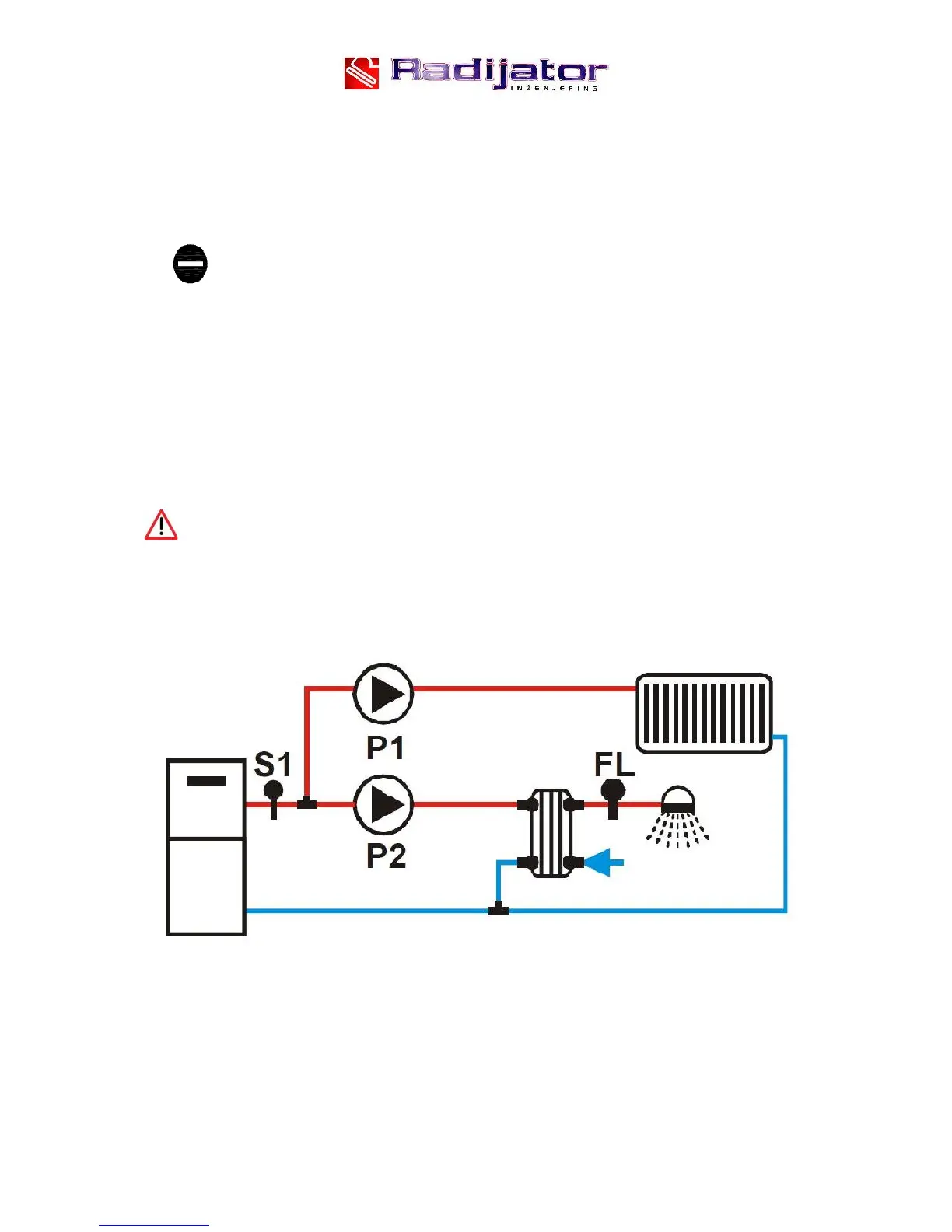

Kotao je prema fabričkim podešavanjima prilagođen hidro instalaciji kao na slici 8.
slika 8
Očigledno je da postoji samo jedno merno mesto S1 a ta sonda je već fabrički
postavljena.Druga sonda koja je povezana na konektoru na zadnjoj strani kotla u ovom
slučaju ostaje neupotrebljena.
