ES
53
ELECTRICAL CONNECTIONS
sigla Descripción
2 x AA
1.5V
batería
1 - 16 entradas de zona
24 vac Entrada 24 VAC
SENS Sensor de salida
y Caudalimetro
C Entrada común
P Salida del
comando de la
bomba

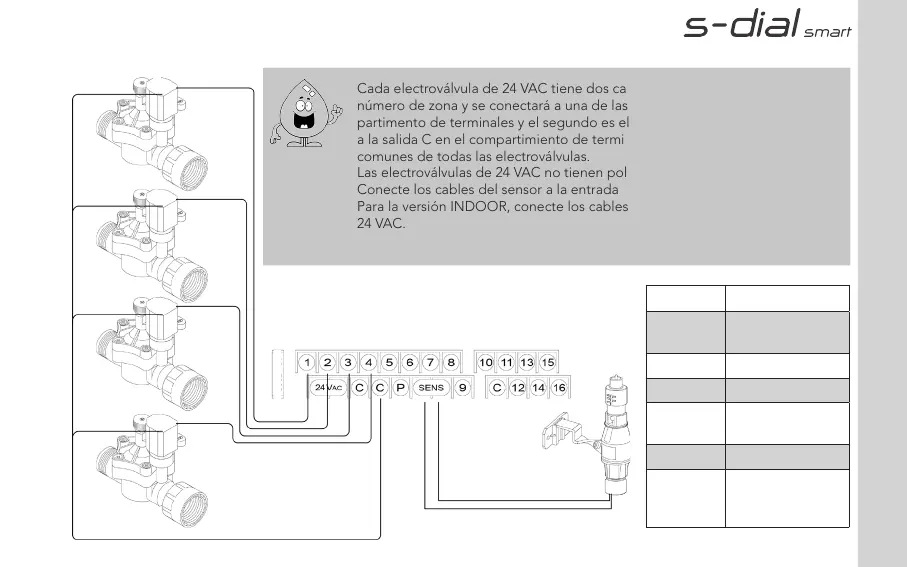

Cada electroválvula de 24 VAC tiene dos cables negros, uno identifica el
número de zona y se conectará a una de las salidas numeradas en el com-
partimento de terminales y el segundo es el cable común que se conectará
a la salida C en el compartimiento de terminales junto con todos los cables
comunes de todas las electroválvulas.
Las electroválvulas de 24 VAC no tienen polaridad.
Conecte los cables del sensor a la entrada del SENSOR.
Para la versión INDOOR, conecte los cables del transformador a la entrada de
24 VAC.
2 x AA 1.5V
