IT
7

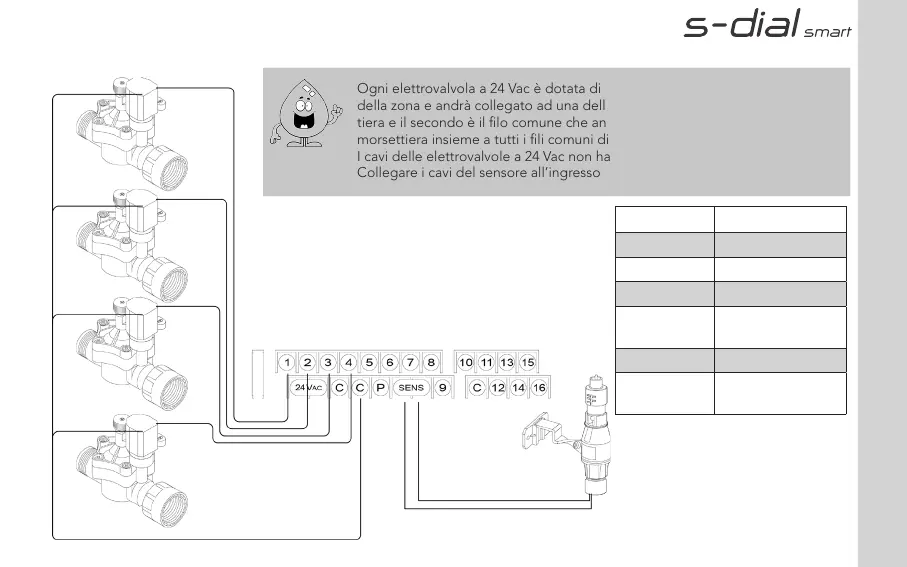

COLLEGAMENTI ELETTRICI
Sigla Descrizione
2 x AA 1.5V Batteria tampone
1 - 16 Ingressi zone
24 Vac Ingresso 24 Vac
SENS Uscita sensore e
flussimetro
C Ingresso comune
P Uscita comando
pompa
Ogni elettrovalvola a 24 Vac è dotata di due cavi neri, uno identifica il numero
della zona e andrà collegato ad una delle uscite numerate nel vano morset-
tiera e il secondo è il filo comune che andrà collegato all’uscita C nel vano
morsettiera insieme a tutti i fili comuni di tutte le elettrovalvole.
I cavi delle elettrovalvole a 24 Vac non hanno polarità.
Collegare i cavi del sensore all’ingresso SENS.
2 x AA 1.5V
