CONNEXIONS ÉLECTRIQUES
Abréviation description
2 x AA 1.5V Batteries
1 - 16 Entrées de
zone
24 vac Entrée 24 V
SENS Entrée capteur
de pluie et
pluviometre
C Commun
P Commande de
pompe ou van-
ne maîtresse de
Sortie

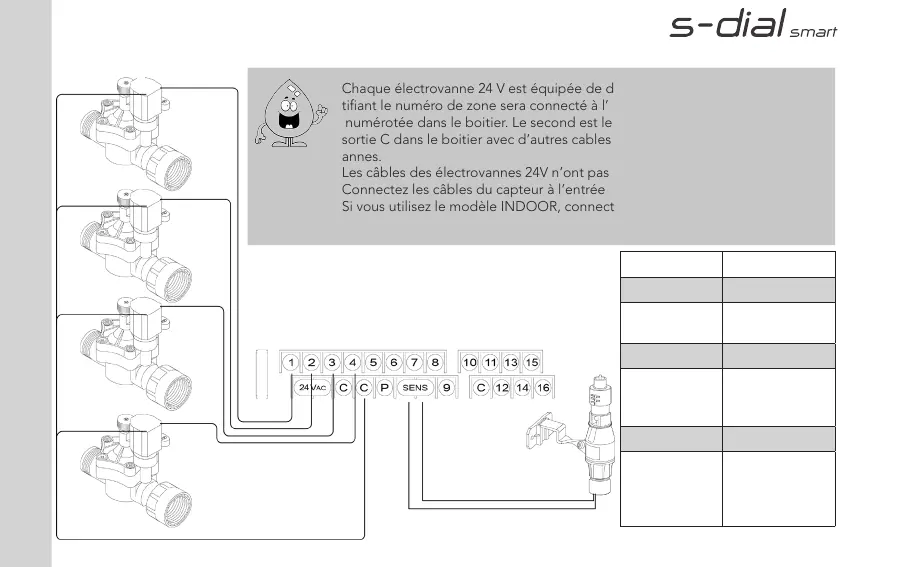

Chaque électrovanne 24 V est équipée de deux câbles noirs. Le premier iden-
tifiant le numéro de zone sera connecté à l’une des sorties
numérotée dans le boitier. Le second est le fil commun qui sera connecté à la
sortie C dans le boitier avec d’autres cables communs à toutes les électrov-
annes.
Les câbles des électrovannes 24V n’ont pas de polarité..
Connectez les câbles du capteur à l’entrée SENSOR.
Si vous utilisez le modèle INDOOR, connectez l’entrée.
2 x AA 1.5V
