25
la soldadora y a la tensión nominal de
alimentación.
NOTA 1:
los eventuales alargues del
cable de alimentación se deben efectuar
con cables de sección adecuada, y en
ningún caso inferior a la del cable en
dotación.
NOTA 2:
no se aconseja conectar la sol-
dadora a los motogeneradores, dada la
conocida inestabilidad de la tensión
suministrada por las mismas instalacio-
nes.
Normas de uso

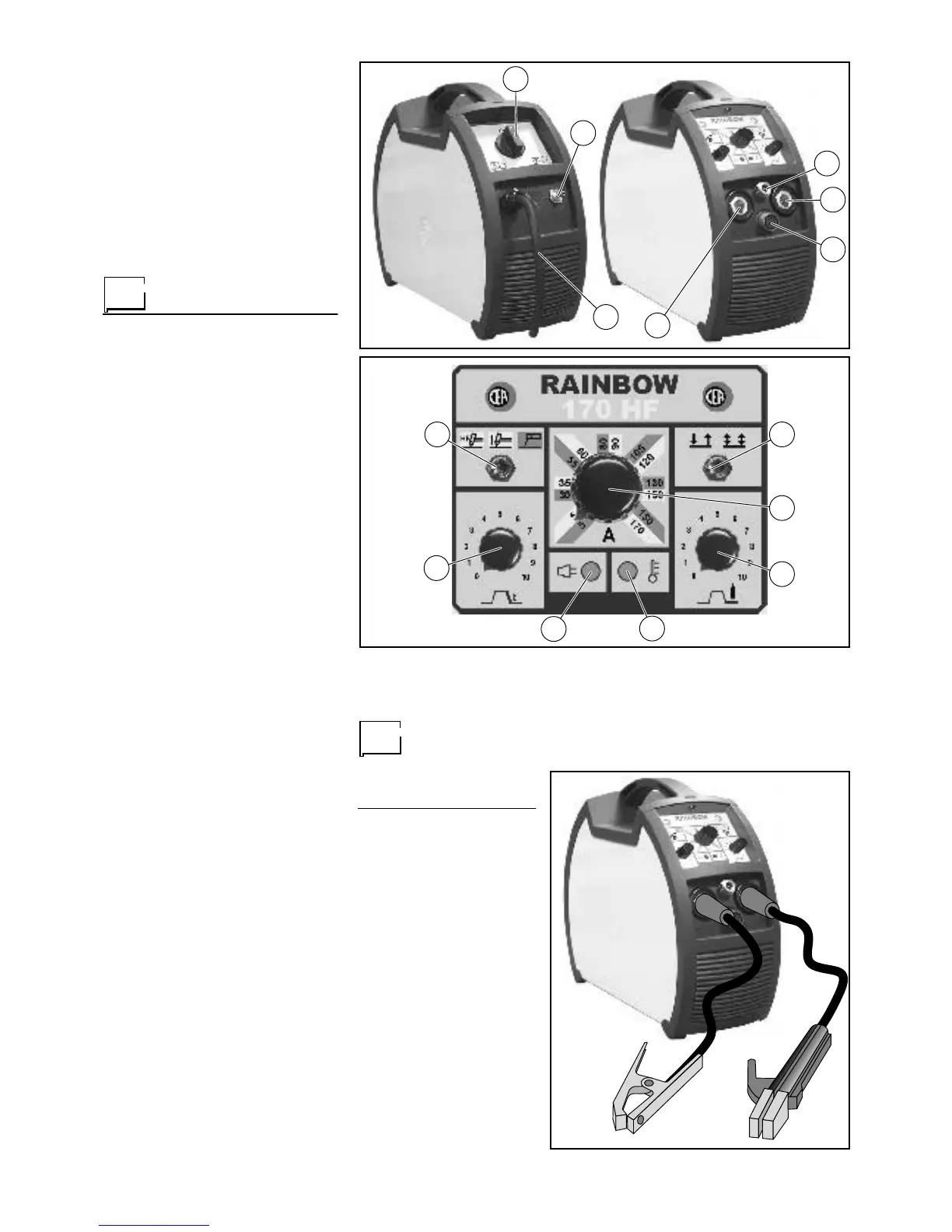

APARATOS DE COMANDO Y
CONTROL (fig. A)
Pos. 1
Interruptor de línea. En la posi-
ción "0" la soldadora está apa-
gada.
Pos. 2
Racor entrada gas de solda-
dura.
Pos. 3
Cable de alimentación solda-
dora.
Pos. 4
Acoplamiento rápido conexión
del tubo del gas del portaelec-
trodo TIG.
Pos. 5
Acoplamiento rápido polaridad
positiva.
Pos. 6
Conector para pulsador por-
taelectrodo TIG
Pos. 7
Acoplamiento rápido polaridad
negativa.
PANEL FRONTAL (fig. B)
Pos. 1
Potenciómetro "slope-down"
(0÷5 sec.)
Pos. 2
Selector 3 procesos de solda-
dura:
•
TIG "HF" para la soldadura
TIG con punto de inicio alta
frecuencia
•
TIG tipo "lift" para la solda-
dura TIG tipo “lift" sin alta
frecuencia
•
ELECTRODO para la solda-
dura de electrodos básicos
con dispositivos "arc force" y
"hot start" automáticos
Pos. 3
Selector "modo de soldadura"
2 TIEMPOS, 4 TIEMPOS
Pos. 4
Potenciómetro de regulación
de la corriente de soldadura.
Pos. 5
Potenciómetro regulación
tiempo de post-gas (0,5÷25
sec.)
Pos. 6
Lámpara testigo amarilla del
TERMOSTATO. El encendido
de esta lámpara significa que
la protección térmica ha inter-
venido porque se está traba-
jando fuera del ciclo de trabajo
previsto. Esperar algunos
minutos antes de continuar a
soldar.
Pos. 7
Lámpara testigo verde de la
ALIMENTACIÓN. El encendido
de esta lámpara indica que la
soldadora está bajo tensión y
lista para funcionar.
Conexión de
los cables de
soldadura
Efectuar las conexiones,
siempre con la máquina des-
conectada de la red de sumi-
nistro de corriente eléctrica,
de los cables de soldadura a
los bornes de salida (Positivo
y Negativo) de la soldadora,
conectándolos a la pinza y a
la masa, con la polaridad pre-
vista para el tipo de electrodo
que se debe emplear (Fig. C).
Eligiendo las indicaciones pro-
vistas por el fabricante de los
electrodos, los cables de sol-
dadura deben ser lo más cor-
tos posible, deben estar cer-
canos los unos a los otros,
colocados al nivel del suelo o
cerca del mismo.
SOLDADURA TIG
• Conectar el tubo de gas proveniente
de la parte posterior de la maquina al
cilindro del gas Argon al abrirlo (pos.
5, fig. D).
1
4
5
6
7
2
3
Fig. A
1
2 3
4
5
6
7
Fig. B
Fig. C
