Cuando la maquina esté apagada,
conectar el cable de tierra a la
conéxion rapida contraseñada con el
simbolo + (positivo) (pos. 3, fig. D).
Conectar la relativa pinza de tierra a la
pieza a soldar o al plano porta-piezas
en zona libre de oxidación, barniz,
grasa, etc.
Cuando la maquina esté apagada,
conectar el cable de potencia a la
conéxion rapida contraseñada con el
simbolo - (negativo) (pos. 1, fig. D).
Conectar el tubo de gas de la antor-
cha al enchufe (pos. 4, fig. D).
Insertar el conector pulsador antorcha
el el enchufe (pos. 2, fig. D).
LA PIEZA QUE SE DEBE SOLDAR
La pieza que se debe soldar debe estar
siempre conectada a tierra para reducir
las emisiones electromagnéticas. Es
necesario prestar mucha atención a que
la conexión de tierra de la pieza que se
debe soldar no aumente el riesgo de
accidentes para el usuario o daños a
otros equipos eléctricos.
Cuando sea necesario conectar la pieza
que se debe soldar a tierra, es oportuno
efectuar una conexión directa entre la
pieza y la jabalina de tierra. En los paí-
ses en los cuales esta conexión no está
permitida, conectar la pieza que se debe
soldar a la tierra mediante oportunos
condensadores de acuerdo a las nor-
mas nacionales.
Mantenimiento
ATENCIÓN:
Antes de efectuar cualquier
inspección en el interior del generador
quitar la alimentación eléctrica de la ins-
talación.
REPUESTOS
Los repuestos originales han sido espe-
cialmente proyectados para nuestros
equipos. El uso de repuestos no origina-
les puede causar variaciones en las
prestaciones y reducir el nivel de seguri-
dad previsto.
Declinamos toda responsabilidad por
daños resultantes del uso de repuestos
no originales.
GENERADOR
Siendo estos equipos completamente
estáticos, proceder de la siguiente
manera :
Remoción periódica de las acumula-
ciones de suciedad y polvo alrededor
del generador por medio de aire com-
primido.
No dirigir el chorro de aire directa-
mente sobre los componentes eléctri-
cos porque se podrían dañar.
Inspección periódica, con la finalidad
de individuar cables desgastados o
conexiones flojas que pueden ser
causa de recalentamientos.
Detección de
eventuales
inconvenientes y
su eliminación
A la línea de alimentación se le
imputa la causa de los más frecuen-
tes inconvenientes. En caso de fallas
proceder como se indica a continua-
ción:
1)
Controlar el valor de la tensión de
línea;
2)
Controlar que la conexión del cable
de alimentación al enchufe y al inte-
rruptor de red sea perfecta;
3)
Verificar que los fusibles de red no
estén quemados o flojos;
4)
Controlar que no haya defectos en:
el interruptor que alimenta la
máquina;
el tomacorriente del enchufe;
el interruptor del generador.
NOTA:
Dados los necesarios conoci-
mientos técnicos que requieren las
reparaciones del generador, se acon-
seja, en caso de rotura, de dirigirse a
personal calificado o a nuestra asisten-
cia técnica.
Procedimiento de
montaje y
desmontaje
soldadura
Proceder de la siguiente manera:
Desenroscar los 4 tornillo que fijan el
panel posterior y frontal
Desenroscar los 2 tornillos que fijan la
manija
Para remontar la soldadora, proceder en
sentido inverso.

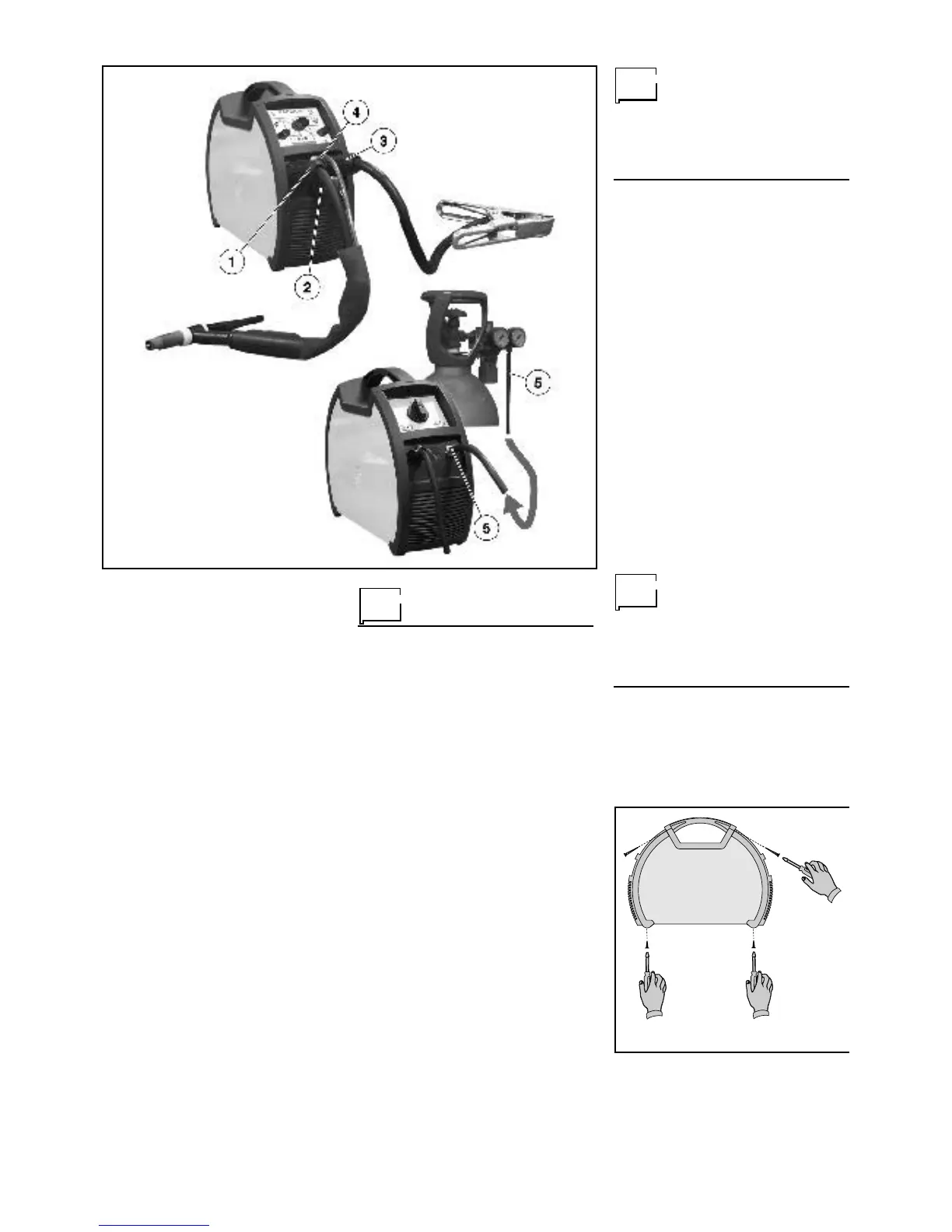

Fig. E
Fig. D
