Der Brückenanschluß erfolgt an den Klemmen +L (8) und R– (8) mit der Markierung „BRIDGED“. Die bei dieser
Betriebsart nicht verwendeten Klemmen L– und +R dürfen nicht belegt werden! Pluskabel (+) vom Lautsprecher
mit der Klemme +L (8) und Minuskabel (–) mit der Klemme R– (8) verbinden (siehe Bild 7).
Der Anschluß „INPUT“ (12) R+L muß bei einem Monosignal mit einem Y-Cinchkabel belegt werden, welches daß
Monosignal auf beide Cinchbuchsen verteilt.
Die Anschlußimpedanz des Lautsprechers darf bei Monobetrieb nicht unter 4Ω betragen, um die kritische 2Ω
Grenze der Verstärkerimpedanz nicht zu unterschreiten. Ein 2Ω Lautsprecheranschluss ist aus Gründen der
thermischen Stromgrenzbelastbarkeit nicht zulässig.
Hinweis: Eine 8Ω Lautsprecherimpedanz an der Monobrücke stellt für den Verstärker nur noch einen realen
Abschlusswiderstand von circa 4Ω dar. Bei 4Ω sind es nur noch circa 2Ω und bei 2Ω nur noch circa 1Ω. Die
Impedanzhalbierung erfolgt durch die Belegung der Monoklemme, bei welcher die beiden internen Verstärker
gebrückt werden.

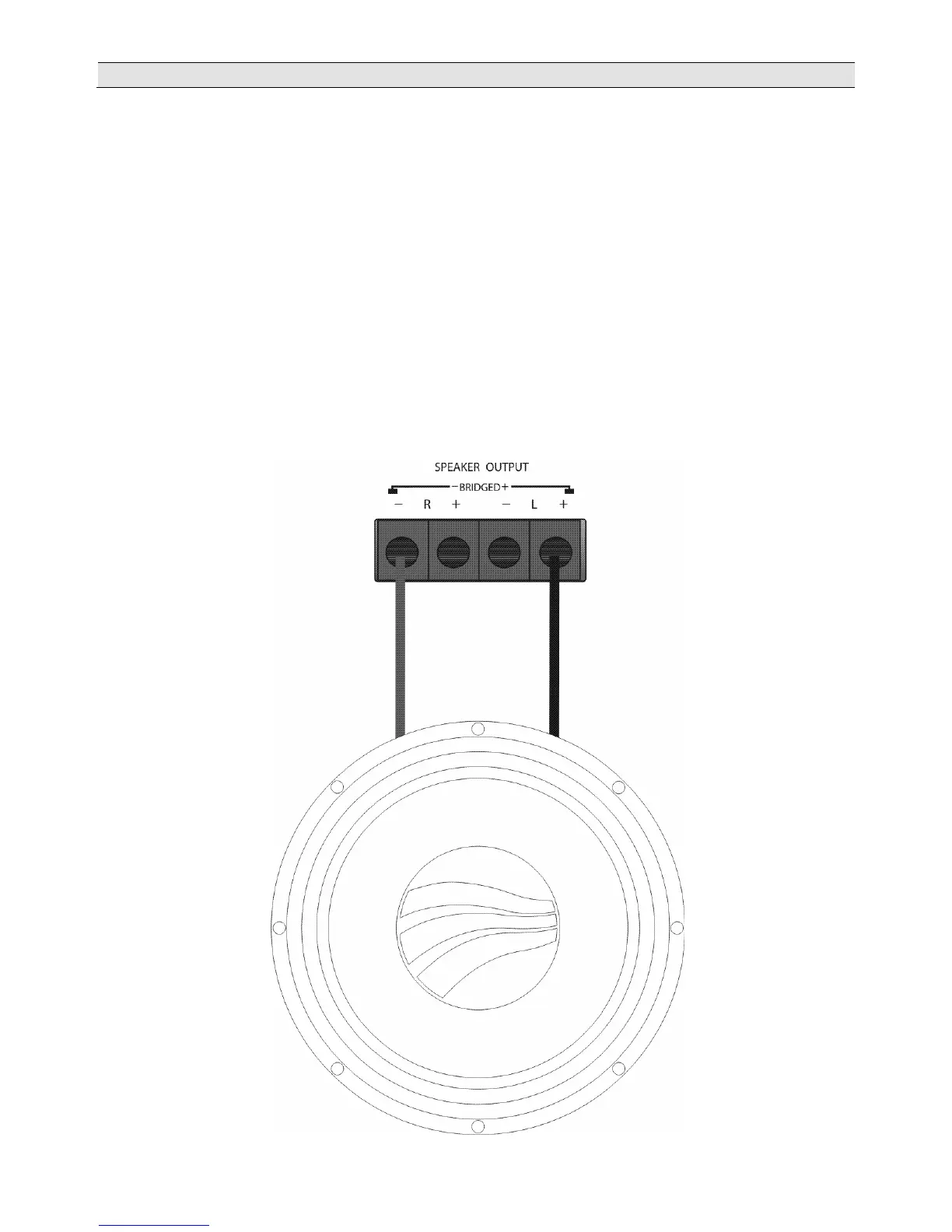

Bild 7: Lautsprecher-Anschluß Mono-Brückenschaltung
