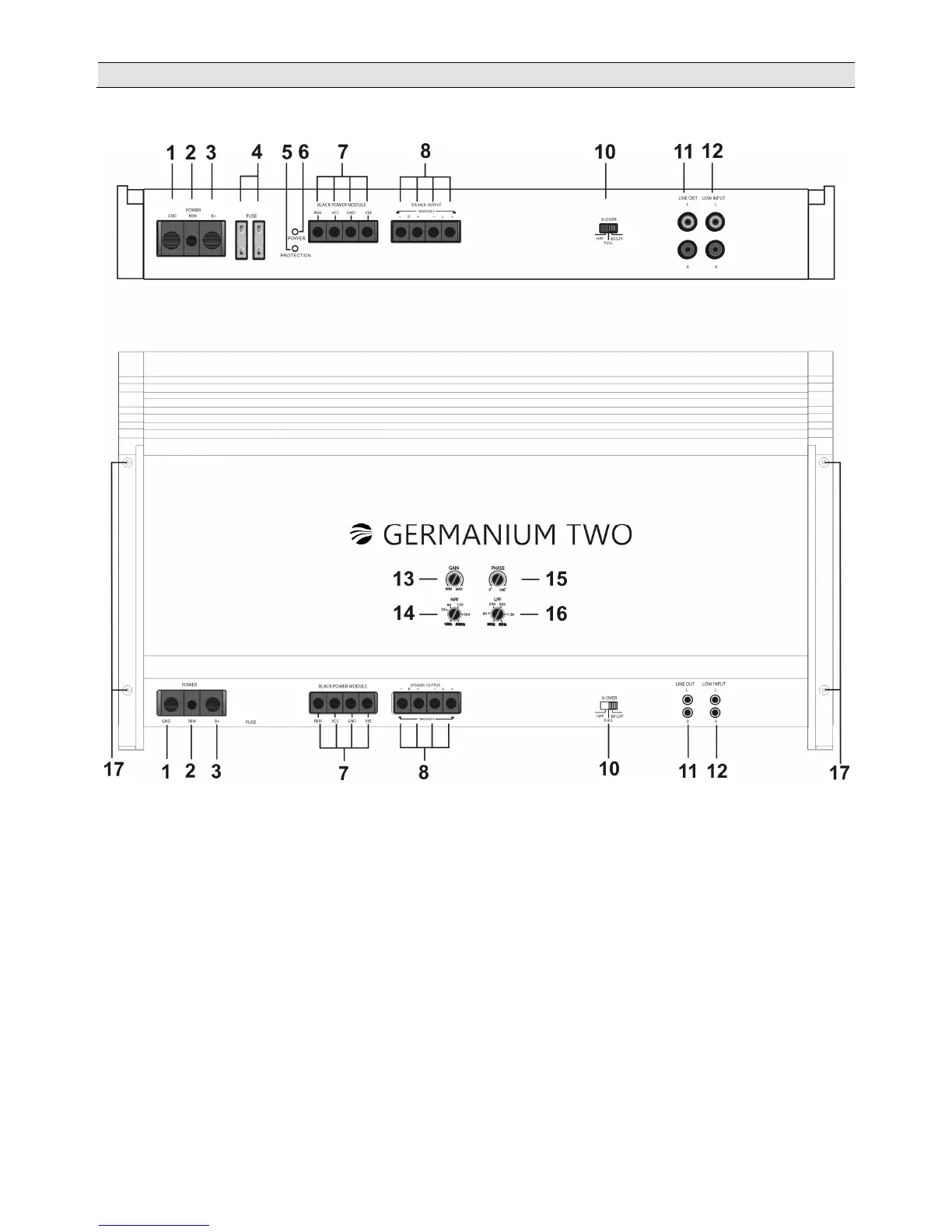

Bild 1: Bedienungselemente
1 = Stromanschluß (–) minus „GND“, Karosserie bzw. zentraler Massepunkt (16 mm²
bis 35 mm²)
2 = Remoteanschluß „REM“ für das Einschaltmuting vom CD-Radio
3 = Stromanschluß (+) plus „B+“ (16 mm²
bis 35 mm²)
4 = Sicherungen 2 x 25 Ampere
5 = Störung: LED rot
6 = Funktionskontrolle: LED grün
7 = Anschluß für Spitzenleistungverdoppelungs-Modul (optional)
8 = Lautsprecheranschluß 2 Kanal (Stereo) (max. 10 mm²)
10 = Schalter für Hochpass (HPF), Tiefpass (LPF) oder Normal (FULL)
11 = Ausgangsbuchsen „LINE OUT“ für Folgeverstärker
12 = Eingangsbuchsen „LOW INPUT“ für den Signaleingang vom CD-Radio.
13 = Regler „Gain“ für die Einstellung der Eingangsempfindlichkeit von „LOW INPUT“
14 = Phasenregler, stufenlos regelbar von 0° bis 180°
15 = Frequenzregler des Hochpass, stufenlos regelbar von 15 Hz bis 500 Hz. Roter Punkt 30 Hz
16 = Frequenzregler des Tiefpass, stufenlos regelbar von 50 Hz bis 5 kHz. Roter Punkt 80 Hz
17 = Befestigungslöcher mit Lochabstand: 400 mm Breite, 129mm Tiefe. Schraubendurchmesser max.: 4 mm.
Schraubenkopfdurchmesser max.: 7,5mm.
