16
Lautsprecheranschluß: Stereo iPaul 2.400
Die Lautsprechersysteme werden an den Anschlußklemmen (6) angeschlossen, welche mit + L – und + R –
eindeutig gekennzeichnet sind. Zum Anschluss unbedingt Kabelenden mit Adernendhülsen versehen. Die
Verwendung eines Mindestkabelquerschnitts von 4 mm
2
gewährleistet die erforderliche Niederohmigkeit bei
geringstem Spannungsabfall, der gute Dämpfungsfaktor des Verstärkers bleibt über den gesamten Frequenzbereich
nahezu erhalten. Beim Anschluss der Lautsprecherweichen an den Verstärker muß unbedingt auf gleiche Polarität /
Phasengleichheit geachtet werden. Beim Verwechseln der Polarität / Phase geht die Stereobasis sowie die
Tieftonwiedergabe durch Phasenauslöschung verloren (siehe Bild 6).
Achtung: Die Lautsprecheranschlüsse dürfen keinen Kontakt zum Karosserieblech haben. Die Minusanschlüsse
links und rechts dürfen nicht miteinander verbunden werden. Bei Nichtbeachtung kann der Verstärker
beschädigt werden.
Linker Kanal (+) vom Lautsprecher/Weiche mit der Klemme +L (6) verbinden.
Linker Kanal (–) vom Lautsprecher/Weiche mit der Klemme L – (6) verbinden.
Rechter Kanal (+) vom Lautsprecher/Weiche mit der Klemme +R (6) verbinden.
Rechter Kanal (–) vom Lautsprecher/Weiche mit der Klemme R– (6) verbinden.

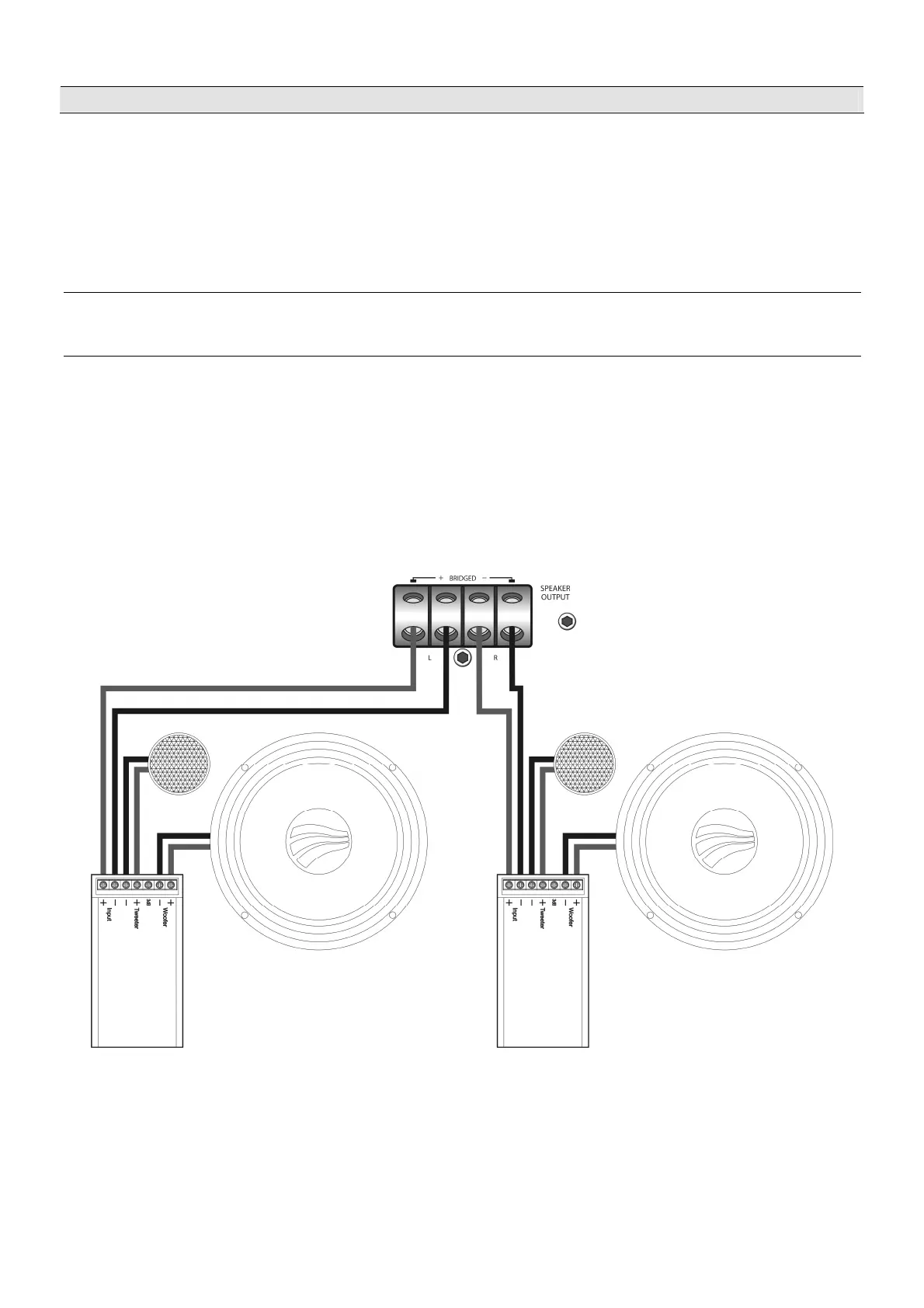

Bild 6: Lautsprecher-Anschluß Stereo
