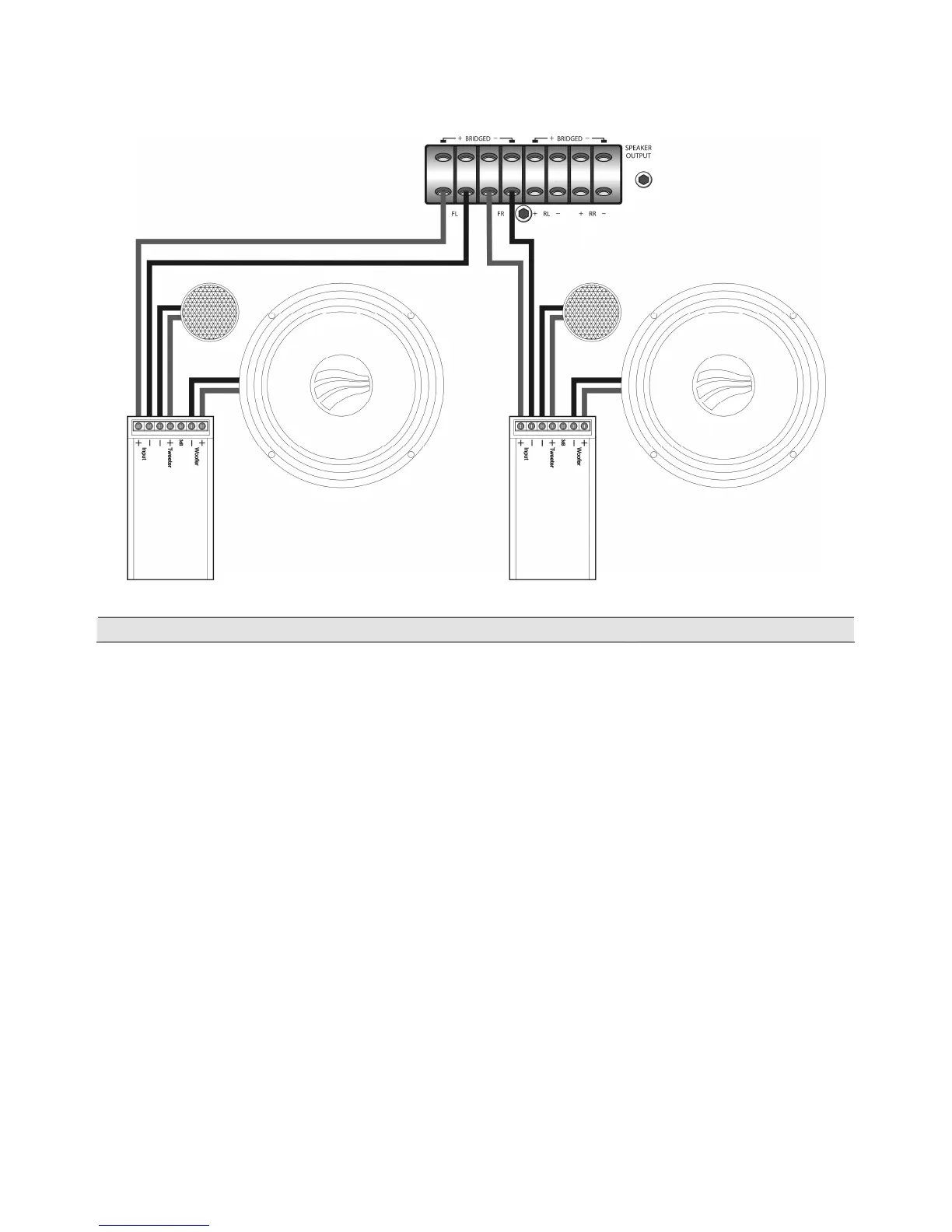

Der Brückenanschluß erfolgt an den Klemmen „FRONT“ (6) +FL und FR– oder „REAR“ (7) +RL und RR– mit
der Markierung „BRIDGED“. Die bei dieser Betriebsart jeweils nicht verwendeten Klemmen L– und +R dürfen
nicht belegt werden! Pluskabel (+) vom Lautsprecher mit der Klemme „FRONT“ (6) +FL oder „REAR“ (7) +RL
und Minuskabel (–) mit der Klemme „FRONT“ (6) FR– oder „REAR“ (7) RR– verbinden (siehe Bild 8).
Der Anschluß „LOW INPUT“ FRONT (8) FL+FR und/oder „LOW INPUT“ REAR (9) RL+RR muß bei einem
Monosignal mit einem Y-Cinchkabel belegt werden, welches daß Monosignal auf jeweils beide Cinchbuchsen
verteilt.
Empfehlung: Verstärkerteil „FRONT“ wir als Breitband oder Hochpass für das vorgesehene Frontsystem
eingesetzt. Eine Mono-Brückenschaltung für den Verstärkerteil „Front“ in den Betriebsarten
Breitband sowie Hochpass ist nur empfehlenswert, wenn der Verstärker zum Zwecke der größten
Leistung für die linke und rechte Seite getrennt eingesetzt wird.
Verstärkerteil „REAR“ über den Tiefpass bei 80 Hz für eine Subwoofer in Mono-
Brückenschaltung verwenden. Verstärkerteil „FRONT“ über den Hochpass bei circa 60 Hz für ein
Kickbass-Frontsystem verwenden (siehe Bild 9).
Die Anschlußimpedanz des Lautsprechers darf bei Monobetrieb nicht unter 4Ω betragen, um die kritische 2Ω
Grenze der Verstärkerimpedanz nicht zu unterschreiten. Ein 2Ω Lautsprecheranschluss ist aus Gründen der
thermischen Stromgrenzbelastbarkeit nicht zulässig.
Hinweis: Eine 8Ω Lautsprecherimpedanz an der Monobrücke stellt für den Verstärker nur noch einen realen
Abschlusswiderstand von circa 4Ω dar. Bei 4Ω sind es nur noch circa 2Ω und bei 2Ω nur noch circa 1Ω. Die
Impedanzhalbierung erfolgt durch die Belegung der Monoklemme, bei welcher die beiden internen Verstärker
gebrückt werden.
