Der Verstärker ist ebenfalls für den Lautsprecheranschluß in Tri-Mode an den Ausgängen „FRONT“ und „REAR“
geeignet und kann für Heckablagensysteme mit Subwoofer eingesetzt werden. Bei Anwendung dieses
Beschaltungsvorschlages sollte der Anschluß des Lautsprechersystems und des Subwoofers auf der Heckablage an
den Ausgängen „REAR“ und ein Front-Lautsprechersystem an die Ausgänge „FRONT“ erfolgen (siehe Bild 10).
Lautsprechersystem der Heckablage an den Anschlussklemmen (7), wie in der Anweisung „Lautsprecheranschluß:
Stereo“ beschrieben, anschließen. Zusätzlich wird ein 8Ω oder 4Ω Subwoofer über eine Passivweiche an den
Klemmen +L und R– angeschlossen.
Die mechanische Belastbarkeit der Woofer des Lautsprechersystems auf der Heckablage sinkt bei tiefen
Frequenzen, aufgrund des begrenzenden Membranenhubes, auf ein Minimum der elektrischen Belastbarkeit ab,
wenn keine Schutzmaßnahmen für den unteren Frequenzbereich vorgenommen werden. Wird das
Lautsprechersystem ohne zusätzlichen passiven Hochpass betrieben, wird die Gesamtbelastbarkeit der
Anlage durch die Maximalbelastbarkeit des Lautsprechersystems bestimmt.
Ein Nachteil dieser Schaltung liegt in der verminderten Kanaltrennung sowie in der Nichtregelbarkeit des
Subwoofer-Pegels. Der Vorteil liegt jedoch in der Kompaktheit der Anlage, welche für gehobene Ansprüche ohne
Bedenken einsetzbar ist.

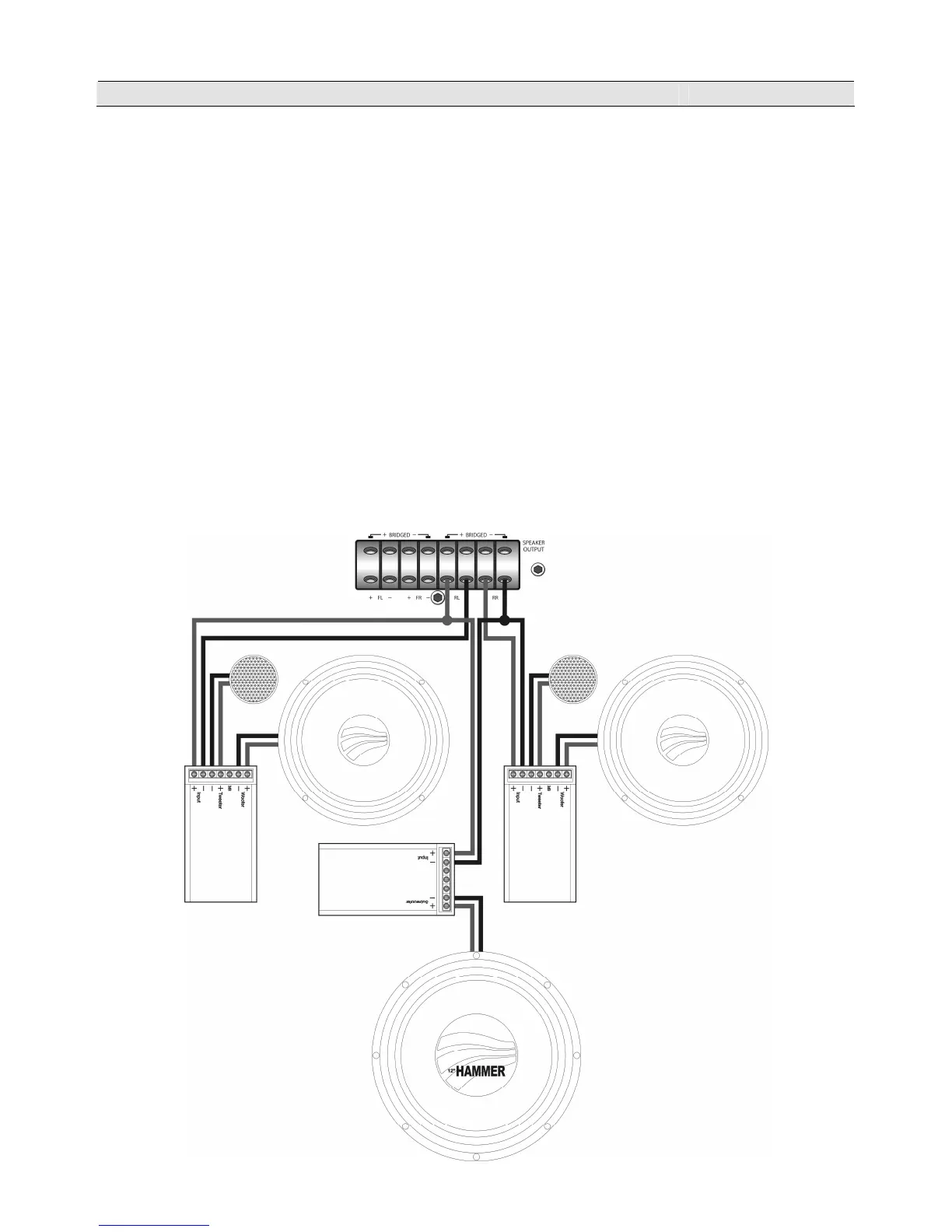

Bild 10: Lautsprecher-Anschluß „Tri-Mode“
