Rainfresh UCS2 User Manual

11
(D) Installation
 L'installation doit être conforme aux réglementations locales et locales en vigueur
 Mise en garde: La cartouche de filtre en céramique est FRAGILE et devrait être manipulée avec une précaution.

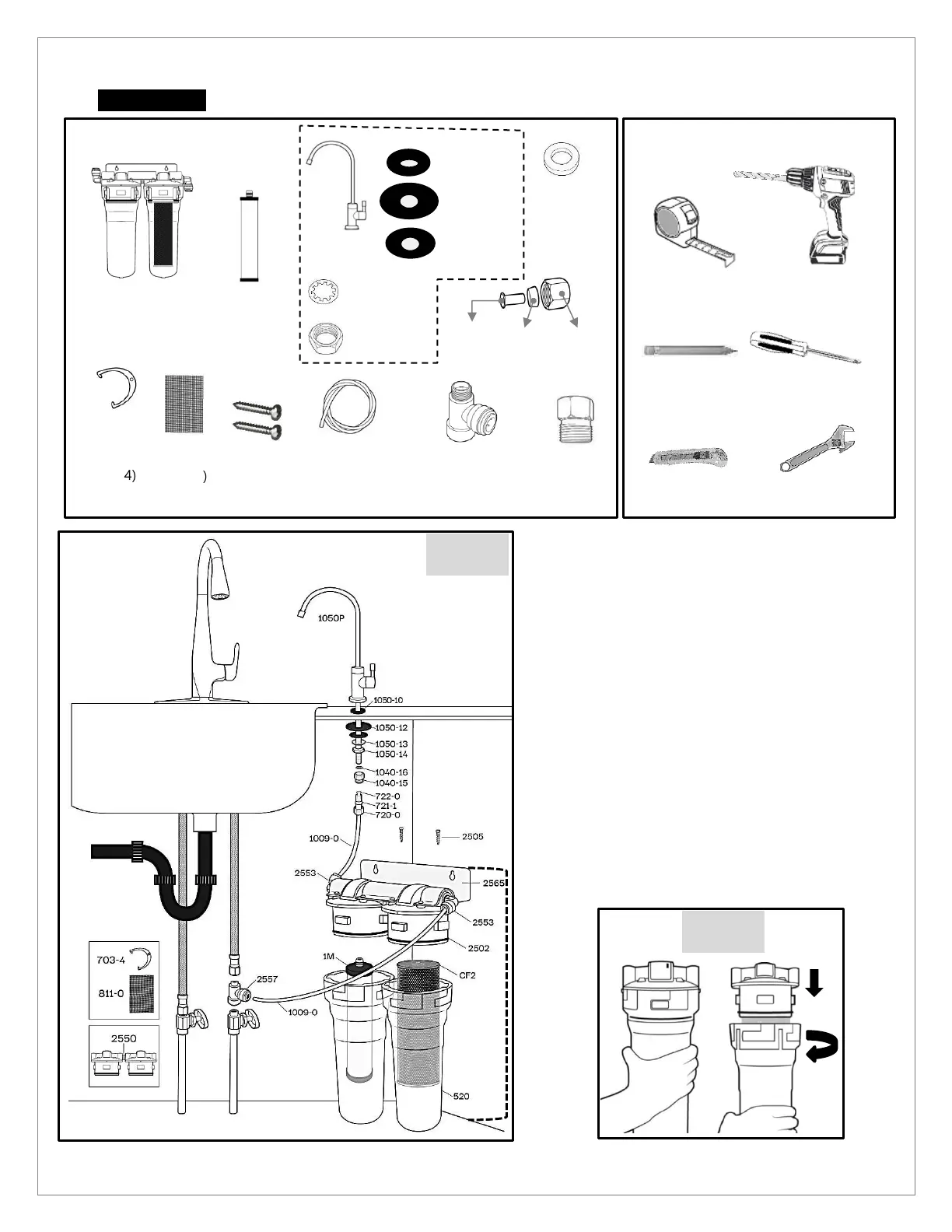

LISTE DES PIÈCES
Couteau
Outils nécessaires
Mètre ruban
Clé
Crayo
n
Perceuse et foret
1/2 pouce
Tournevis
Fig 3
2501
Fig 3
Les instructions suivantes concernent l’installation
du système UCS2 sous l’évier. Il peut également
être installé à tout autre endroit distant à support
mural (comme un sous-sol ou un vide sanitaire)
d’où les tuyaux peuvent être acheminés jusqu’au
robinet. L’appareil ne doit pas être installé à plus
de 4,5 m (15 pi) du robinet. En cas de questions,
appelez Rainfresh.
Enlevez les carters (520) des têtes (2501) (Fig 3) en
les tournant de 1/8 de tour vers la gauche tout en
tirant dessus. Retirez la cartouche CF2 en la
tournant et en tirant doucement dessus pour la
dégager de la tête. La cartouche céramique (1M)
est emballée séparément. Mettez les deux
cartouches et carters de côté à l'assemblage final.
ÉVIER
COMPTOIR
EAU FROIDE
Fig 2
3
Raccord
d'alimentation
(2557) - 1
Unité de filtration
principale avec
pré-filtre (CF2) à
l'intérieur
Cartouche en
céramique
(1M)
1
Compas
d’épaisseur
(703-4)
1
Tampon
(811-0)
1
Tube 3/8 po
(1009-0)
6 ft
Des vis
(1011-0)
2
Robinet
(1050)- 1
Rondelle
d’adaptateur
(1040-16)
1
Adaptateur
(1040-15) - 1
1050-10 - 1
1050-11- 1
1050-12
(Dur) - 1
1050-13- 1
1050-14- 1
Manchon
722-0
Bague
721-1
Écrou
720-0
18 PO
MIN.
DU
SOL
