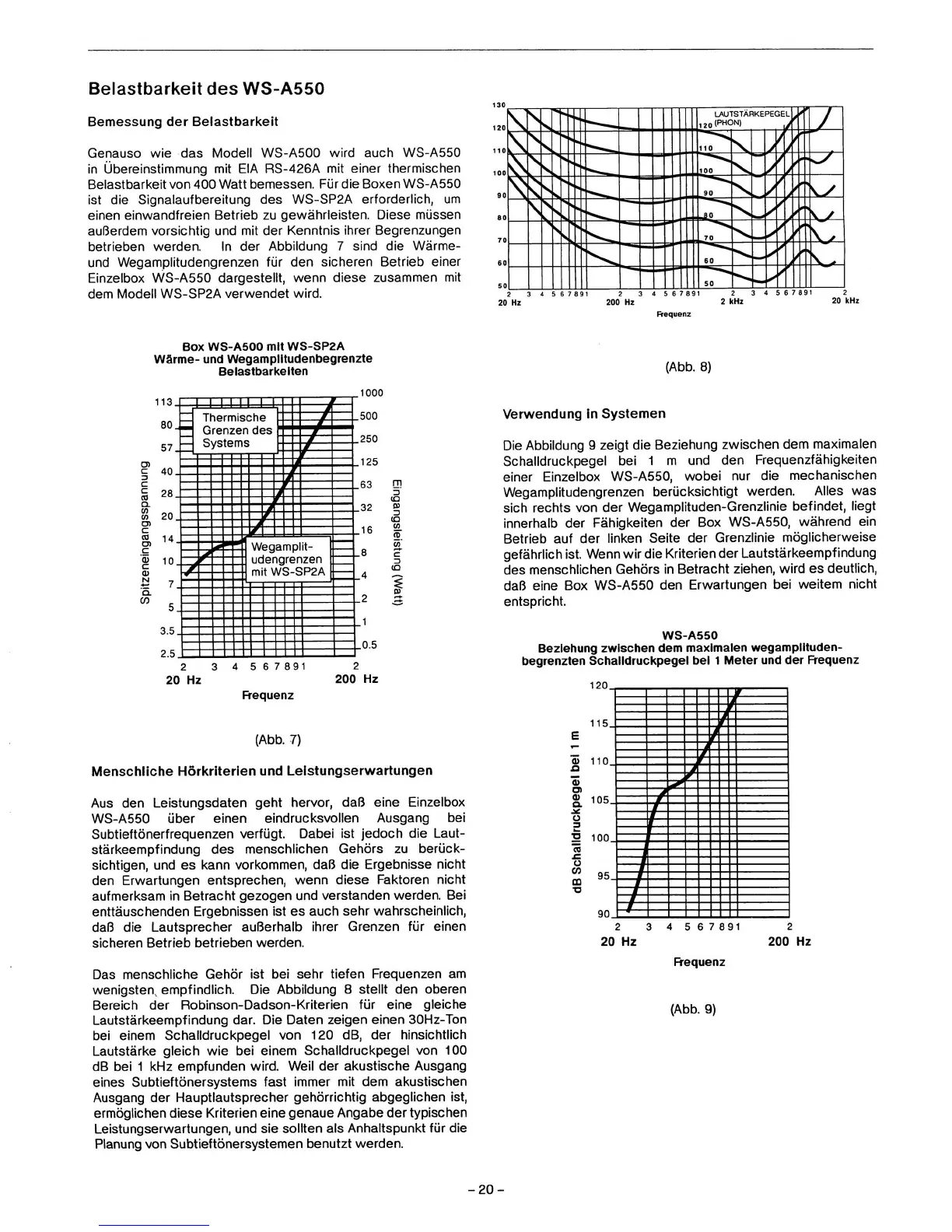

Belastbarkeit des WS-A550
Bemessung der Belastbarkeit
Genauso wie das Modell WS-A500 wird auch WS-A550
in Übereinstimmung mit EIA RS-426A mit einer thermischen
Belastbarkeit von 400 Watt bemessen. Für die Boxen WS-A550
¡st die Signalaufbereitung des WS-SP2A erforderlich, um
einen einwandfreien Betrieb zu gewährleisten. Diese müssen
außerdem vorsichtig und mit der Kenntnis ihrer Begrenzungen
betrieben werden.
In
der Abbildung 7 sind die
Wärme-
und Wegamplitudengrenzen für den sicheren Betrieb einer
Einzelbox WS-A550 dargestellt, wenn diese zusammen mit
dem Modell WS-SP2A verwendet
wird.
LAUTSTÄRKEPEGEL
20
(
PH0N
)
5 6
7
89
5 6
7
89
BOX
WS-A500 mit WS-SP2A
Wanne-
und Wegamplltudenbegrenzle
Belastbarkeiten
(Abb.
8)
Q.
113
80
57
40
?fl
?()
14
Kl
S
:*s
?s
i
.
Thermische
Grenzen
dc-
Systems
* w
"
uc
„
3
sgamplit-
engrenzen
i i
.1000
500
250
125
m
ZJ'
IQ
O
CO
16
£
63
32
2
Ä
0.5
2
20 Hz
4 5 6 7 891
Frequenz
200 Hz
(Abb.
7)
Menschliche Hörkriterien und Leistungserwartungen
Aus den Leistungsdaten geht hervor, daß eine Einzelbox
WS-A550 über einen eindrucksvollen Ausgang bei
Subtieftönerfrequenzen verfügt. Dabei
1st
jedoch die Laut-
stärkeempfindung des menschlichen Gehörs zu berück-
sichtigen,
und es kann vorkommen, daß die Ergebnisse nicht
den Erwartungen entsprechen, wenn diese Faktoren nicht
aufmerksam in Betracht gezogen und verstanden werden. Bei
enttäuschenden Ergebnissen ist es auch sehr wahrscheinlich,
daß die Lautsprecher außerhalb ihrer Grenzen für einen
sicheren Betrieb betrieben werden.
Das menschliche Gehör ist bei sehr tiefen Frequenzen am
wenigsten,
empfindlich. Die Abbildung 8 stellt den oberen
Bereich der Robinson-Dadson-Kriterien für
eine
gleiche
Lautstärkeempfindung dar. Die Daten zeigen einen 30Hz-Ton
bei einem Schalldruckpegel von 120 dB, der hinsichtlich
Lautstärke gleich wie bei einem Schalldruckpegel von 100
dB bei 1 kHz empfunden
wird.
Weil der akustische Ausgang
eines Subtieftönersystems fast immer mit dem akustischen
Ausgang der Hauptlautsprecher gehörrichtig abgeglichen ist,
ermöglichen diese Kriterien eine genaue Angabe der typischen
Leistungserwartungen, und sie sollten als Anhaltspunkt für die
Planung von
Subtieftönersystemen
benutzt werden.
Verwendung in Systemen
Die Abbildung 9 zeigt die Beziehung zwischen dem maximalen
Schalldruckpegel bei 1 m und den Frequenzfähigkeiten
einer Einzelbox WS-A550, wobei nur die mechanischen
Wegamplitudengrenzen berücksichtigt werden. Alles was
sich rechts von der Wegamplituden-Grenzlinie befindet, liegt
innerhalb der Fähigkeiten der Box WS-A550, während ein
Betrieb auf der linken Seite der Grenzlinie möglicherweise
gefährlich ist. Wenn wir die Kriterien der
Lautstärkeempfindung
des menschlichen Gehörs in Betracht ziehen, wird es deutlich,
daß eine Box WS-A550 den Erwartungen bei weitem nicht
entspricht.
WS-A550
Beziehung zwischen dem maximalen wegamplituden-
begrenzten Schalldruckpegel bei 1 Meter und der Frequenz
n
0)
O)
O)
O.
2
¿z
o
CO
CO
•o
115
11(1
105
100
qs
HO
2 3 4 5 6 7 891 2
20 Hz 200 Hz
Frequenz
(Abb.
9)
