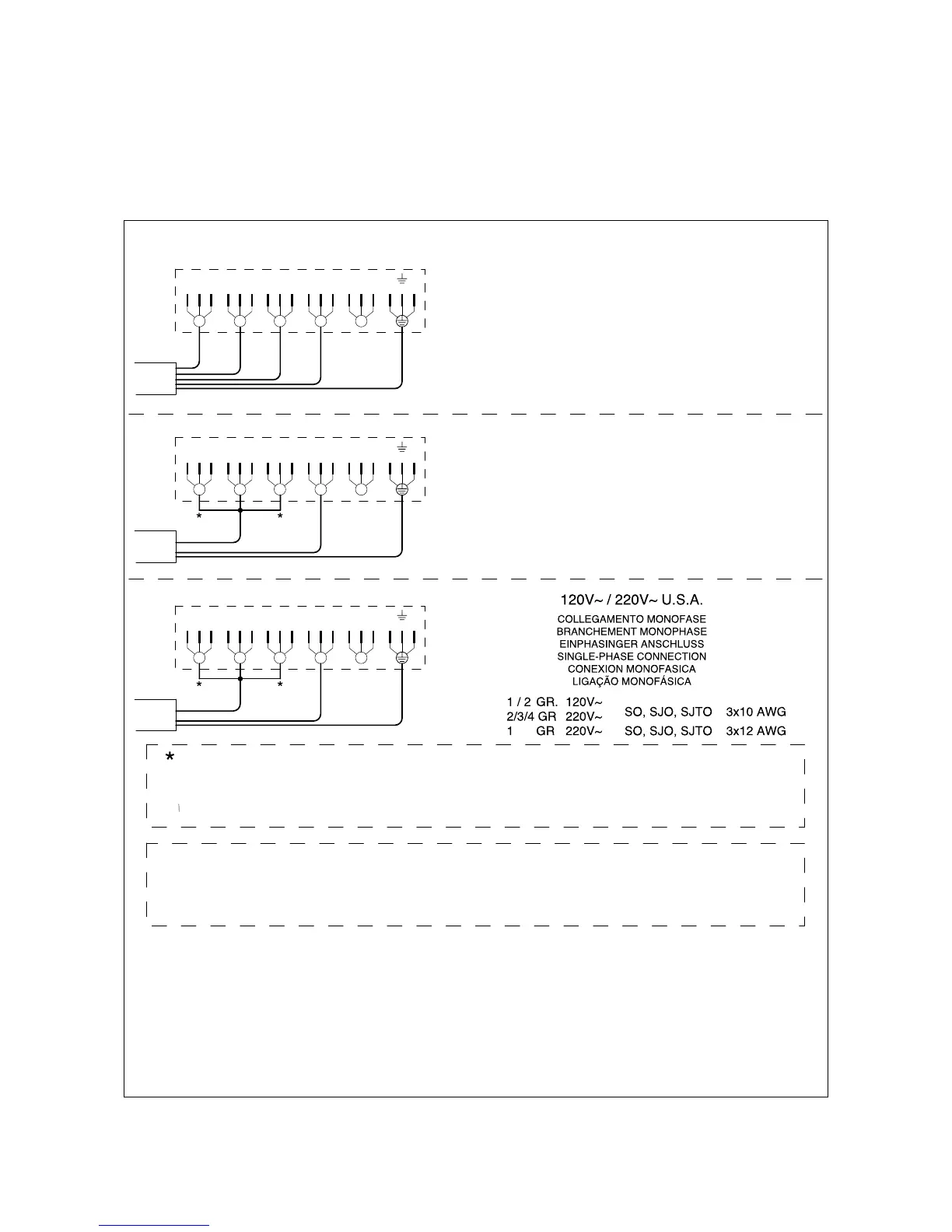

346 - 415 V / 3N~
COLLEGAMENTO TRIFASE A STELLA CON NEUTRO
BRANCHEMENT TRIPHASE EN ETOILE AVEC NEUTRE
DREIPHASIGER STERN ANSCHLUSS MIT MITTELEITE
R
THREE-PHASE STAR CONNECTION WITH NEUTRAL
CONEXION TRIFASICA A ESTRELLA CON NEUTRO
LIGAÇÃO TRIFÁSICA EM FORMA DE ESTRELA, COM NEUTRA
1 / 2 GR. H07RN-F 5x2,5 mm2
3 / 4 GR. H07RN-F 5x4 mm
2
200 - 240 V~
COLLEGAMENTO MONOFASE
BRANCHEMENT MONOPHASE
EINPHASINGER ANSCHLUSS
SINGLE-PHASE CONNECTION
CONEXION MONOFASICA
LIGAÇÃO MONOFÁSICA
1 / 2 GR. H07RN-F 3x2,5 mm2
3 / 4 GR. H07RN-F 3x4 mm
2
L3
L2
L1
N
L N
N
V-GV
BI
IL CONDUTTORE DI TERRA (GV) DEVE ESSERE PIU' LUNGO DI 9 cm RISPETTO AI RIMANENTI
THE EARTH CONDUCTOR (GV) MUST BE LONGER THAN THE OTHERS OF 9 cm
DER ERD STROMLEITER MUSS LAENGER ALS 9 cm IN BEZUG AUF DEN RESTLICHEN STROMLEITER SEI
N
LE CONDUCTEUR DE TERRE DOIT ETRE PLUS LONG DE 9 cm PAR RAPPORT A LES AUTRES
LA LONGITUD DE LA TOMA DE TIERRA TIEN ESSER SUPERIOR A 9 cm RESPECTO AL RESTO
O FIO TERRA (GV) DEVE SER 9 cm MAIS COMPRIDO DO QUE OS RESTANTES
M = MARRONE MARRON BRAUN BROWN MARRON MARROM
N =
NERO NOIR SCHWARZ BLACK NEGRO PRETO
B =
BLU BLEU BLAU BLUE AZUL AZUL
BI = BIANCO BLANC WEISS WHITE BLANCO BRANCO
V =
VERDE VERT GRUEN GREEN VERDE VERDE
GV = GIALLO-VERDE JAUNE-VERT GELB-GRUEN YELLOW-GREEN AMARILLO-VERDE AMARELO-VERDE
BIN = BIANCO-NERO BLANC-NOIR WEISS-SCHWARZ WHITE-BLACK BLANCO-NEGRO BRANCO-PRETO
BIB = BIANCO-BLU BLANC-BLEU WEISS-BLAU WHITE-BLUE BLANCO-AZUL BRANCO-AZUL
VI = VIOLA VIOLET VIOLET VIOLETT VIOLETA ROXO
R =
ROSSO ROUGE ROT RED ROJO VERMELHO
PONTICELLI FORNITI IN DOTAZIONE
JUMPERS ARE WITH THE SUPPLIED
ZUSATZBRUCKEN SIND IN AUSSTATTUNG
PONTETS INSERES DANS LA DOTATION
PUENTES ESTAN INCLUIDOS EN EL MATERIAL DE DOTACION
PONTINHAS FORNECIDAS
L3
L2
L1
N
L N
M
GV
B
B
L3
L2
L1
N
R S T N
NM GR
GV
