Rapid PBS151 - Instruções de Utilização - Tradução Do Original

36

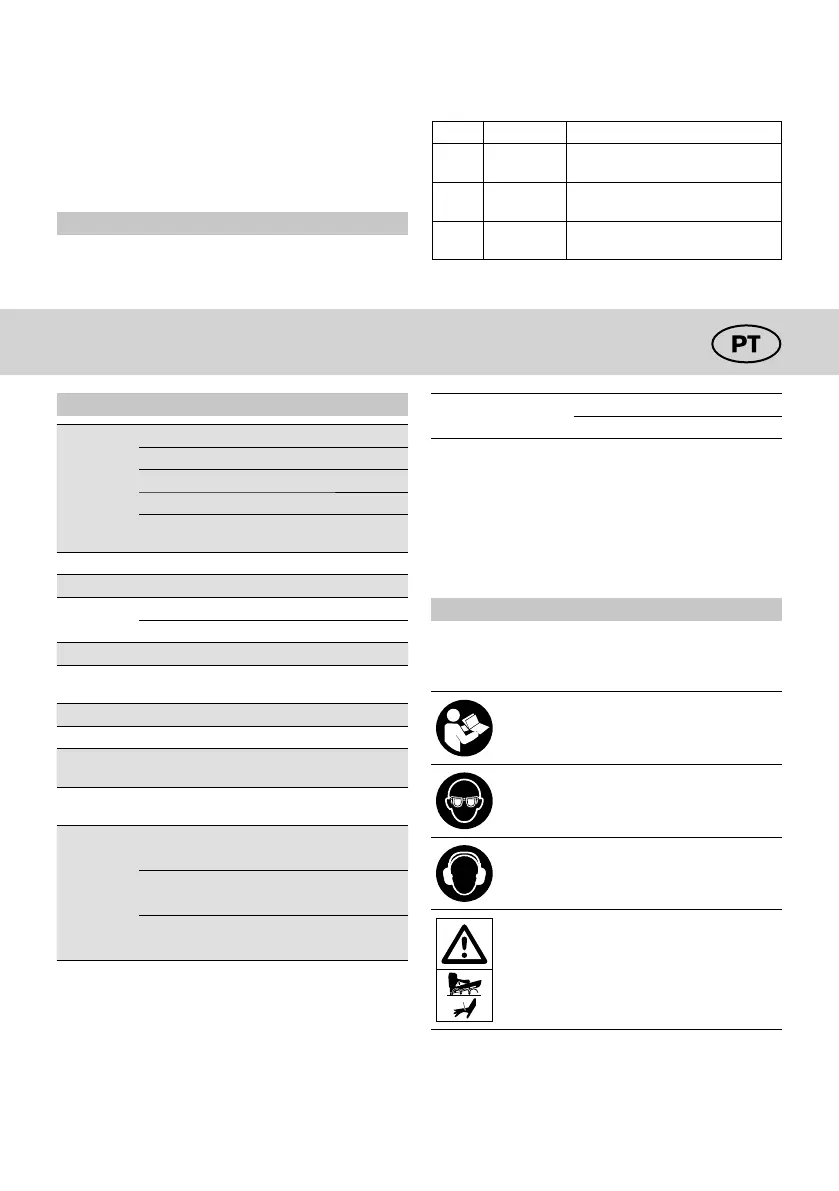

ESPECIFICAÇÕES TÉCNICAS
Dimensão da
ferramenta
Altura 190 mm
Comprimento 225 mm
Largura 50 mm
Peso sem agrafo 1.45 kg
Peso máximo com
agrafos
1.53 kg
Entrada de ar 1/4"
Pressão de operação máxima admissível 8 bar
Pressão de
operação
Mínima 5 bar
Máxima 7 bar
Controlo de modo de disparo Acionamento por contacto
Agrafos recomendados
RAPID nº90: 15 -> 40 mm
RAPID nº8: 15 -> 50 mm
Dimensões do agrafo 1.3x1.0 mm
Dimensões do prego 1.25x0.95 mm - 18Ga
Capacidade de carregamento
110 agrafos Rapid no90
110 pregos Rapid no8
Óleo pneumático recomendado
Óleo hidráulico ISO 46 ou
equivalente
Informações
de ruído (EN
12549:1999)
LpA, 1s, d
97.1 dB
incerteza
2.5 dB
LwA, 1s, d
84.1 dB
incerteza
2.5 dB
LpC, peak
106.7 dB
incerteza
2.5 dB
Estes valores são valores característicos relacionados
com a ferramenta, e não representam geração de ruído no
sítio de utilização. O ruído no sítio de utilização dependerá,
por exemplo, do ambiente de trabalho, da peça a
trabalhar, do suporte da peça e do tipo de operação.
A concepção do local de trabalho também serve para
reduzir níveis de ruído, por exemplo colocação da peça a
trabalhar em suportes abafadores de som.
Informações de vibração
(ISO 8662-11:1999)
Vibração 6,773 m/s
2
incerteza 1,5 m/s
2
Este valor é um valor característico relacionado com a
ferramenta e não representa a infl uência para o sistema
mão-braço quando da utilização da ferramenta. Qualquer
infl uência no sistema mão-braço quando da utilização da
ferramenta dependerá, por exemplo, da força de agarrar,
da força de pressão do contacto, da direcção do trabalho,
do ajuste a energia fornecida, da peça a trabalhar e do
suporte da peça.
SÍMBOLOS
Em seguida são apresentados os símbolos utilizados para
o equipamento. Certifi que-se de que compreende o seu
signifi cado antes de usar o equipamento.
Leia e entenda as etiquetas e o manual da
ferramenta. O não cumprimento dos avisos
pode resultar em ferimentos graves.
Os operadores e outras pessoas na área de
trabalho devem usar proteção ocular com
proteção lateral, resistentes a impactos.
Os operadores e outras pessoas na área de
trabalho devem usar proteção auditiva.
A ferramenta tem a capacidade de operar
em modo de disparo por contato.
PREGADOR E AGRAFADOR PNEUMÁTICO
Instruções de utilização - tradução do original
ni use disolventes, pues esos líquidos pueden
dañar las juntas tóricas y otras piezas delicadas
de la herramienta. Use aire limpio y seco. Use
preferentemente una unidad de procesamiento de
aire comprimido en el fl ujo de subida de la conexión
de la herramienta. Solamente deberá realizar otras
reparaciones distintas a las aquí descritas un personal
formado y cualifi cado, o el servicio posventa del
fabricante.
LISTA DE RECAMBIOS
Consulte las regulaciones locales antes de desechar de
la herramienta.
PBS151 Lista de recambios (Figure 11)
Índice Referencia Descripción
A 5000160
Kit de reparación A para
PBS151
B 5000161
Kit de reparación B para
PBS151
C 5000162
Kit de reparación C para
PBS151
