D
Elektroanschluß
• Geräteanschluß nur entsprechend der Installationshin-
weise und den Angaben auf dem Typenschild durch führen
• VDE Vorschriften und Vorschriften der örtlichen Energie-
Versorgungs-Unternehmen beachten!
• Eigene abgesicherte Zuleitung für jedes Gerät
• Wir empfehlen den Einsatz eines
Fehlerstromschutzschalters
• Bauseits: zugängliche allpolige Trennvorrichtung mit
min. 3 mm Kontaktabstand vorsehen.
• Gerät an Potentialausgleich anschließen.
• Elektro-Anschlußdaten siehe Seite 84:
• Die Querschnitte der Anschlußleitungen richten sich nach
der Stromaufnahme und den örtlichen Bestimmungen.
• Geltende Normen: EN 60335, IEC 335
• Typ 6x1/1 GN: Dieses Gerät ist für den Betrieb an einem
Stromversorgungsnetz mit einer Impedanz am Hausan-
schlusspunkt kleiner als 0,32 Ohm geeignet.Wenn nötig,
kann die Netzimpedanz beim lokalen Energieversorger
erfragt werden.
Typ 6x1/1 GN, 10x1/1 GN

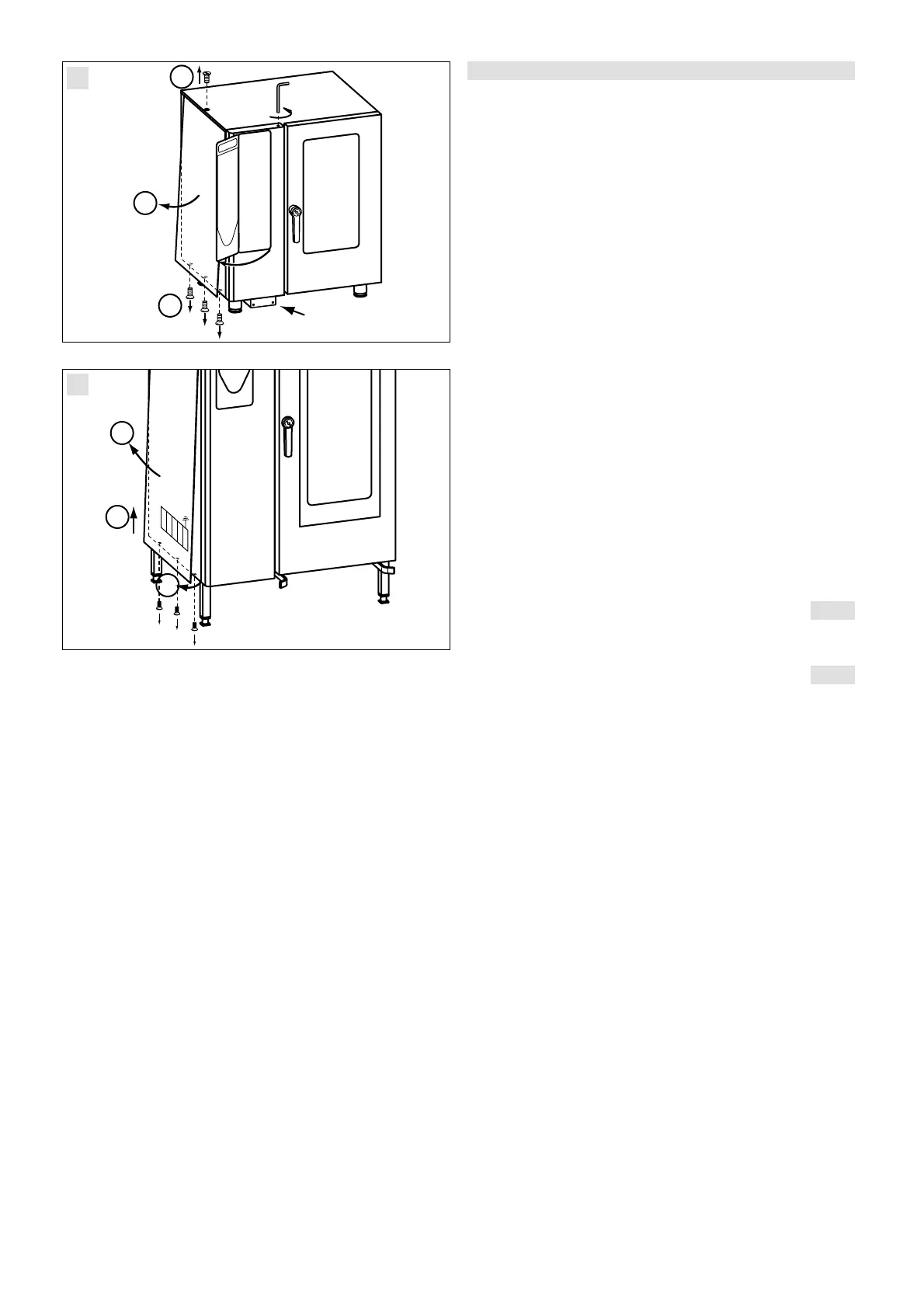

• Der Netzanschlußkasten mit den Anschlußklemmen
befindet sich an der Geräteunterseite. Zugang erfolgt durch
den von vorne abnehmbaren Deckel. Bild 1
Typ 10x2/1 GN, 20x1/1 GN, 20x2/1 GN
• Linke Seitenwand entfernen Bild 2
• Die Anschlußklemmen befinden sich hinter der linken
abnehmbaren Seitenwand.
Netzanschluß:
• Zuleitungskabel mindestens Typ H07RN-F anschliessen
und PG Verschraubung (Zugentlastung) festziehen
• Zuleitung nach folgendem Schema anschließen:
Graue Anschlußklemmen: L1,L2, L3
(drehfeldunabhängig)
Blaue Anschlußklemme: Neutralleiter (Nulleiter)
(nur 3N AC)
Gelb-grüne Anschlußklemme: Schutzleiter
• Der Stromlaufplan befindet sich hinter der aufklappbaren
Bedienblende.
• Sonderspannung auf Anfrage.
Geräteanschlüsse, genaue Bemaßung und
Anschlußpunkte siehe Seite 84 - 95.
Legende zu Seite 86 - 95:
1 = Gemeinsamer Wasserzulauf (Kaltwasser)
2 = Wasserzulauf Kaltwasser
3 = Wasserzulauf Weich- bzw.Warmwasser
4 = Wasserablauf
5 = Elektroanschluß
6 = Potentialausgleich
7 = Gasanschluß
