5mm
I
II
III
1
I
II
III
L
1
L
2
L
3
N
2
P
Ligação eléctrica
Realizar a ligação eléctrica de acordo com as instruções de
instalação e os dados na chapa de características.
Cumprir as normas VDE e os regulamentos locais da
Companhia de Electricidade local !
Deve existir um cabo de ligação próprio para cada
aparelho, devidamente protegido.
Recomenda-se a instalação de um disjuntor de corrente de
defeito.
No local deve ser previsto um seccionador omnipolar com
distância de isolamento entre os contactos de pelo menos
3 mm, de fácil acesso.
Ligar o aparelho ao sistema de compensação de potencial.
Os dados de ligação eléctrica constam da página 84
As secções dos cabos de ligação dependem do consumo
de corrente e dos regulamentos locais.
Normas aplicadas: EN 60335, CEI 335
Tipos 6x1/1 GN: Este aparelho é adequado para o funcio-
namento numa rede de abastecimento de corrente com
uma impedância no ponto de derivação domiciliária inferior
a 0,32 Ohm. Se necessário,poderá consultar a impedância
da rede junto do seu abastecedor de energia local.

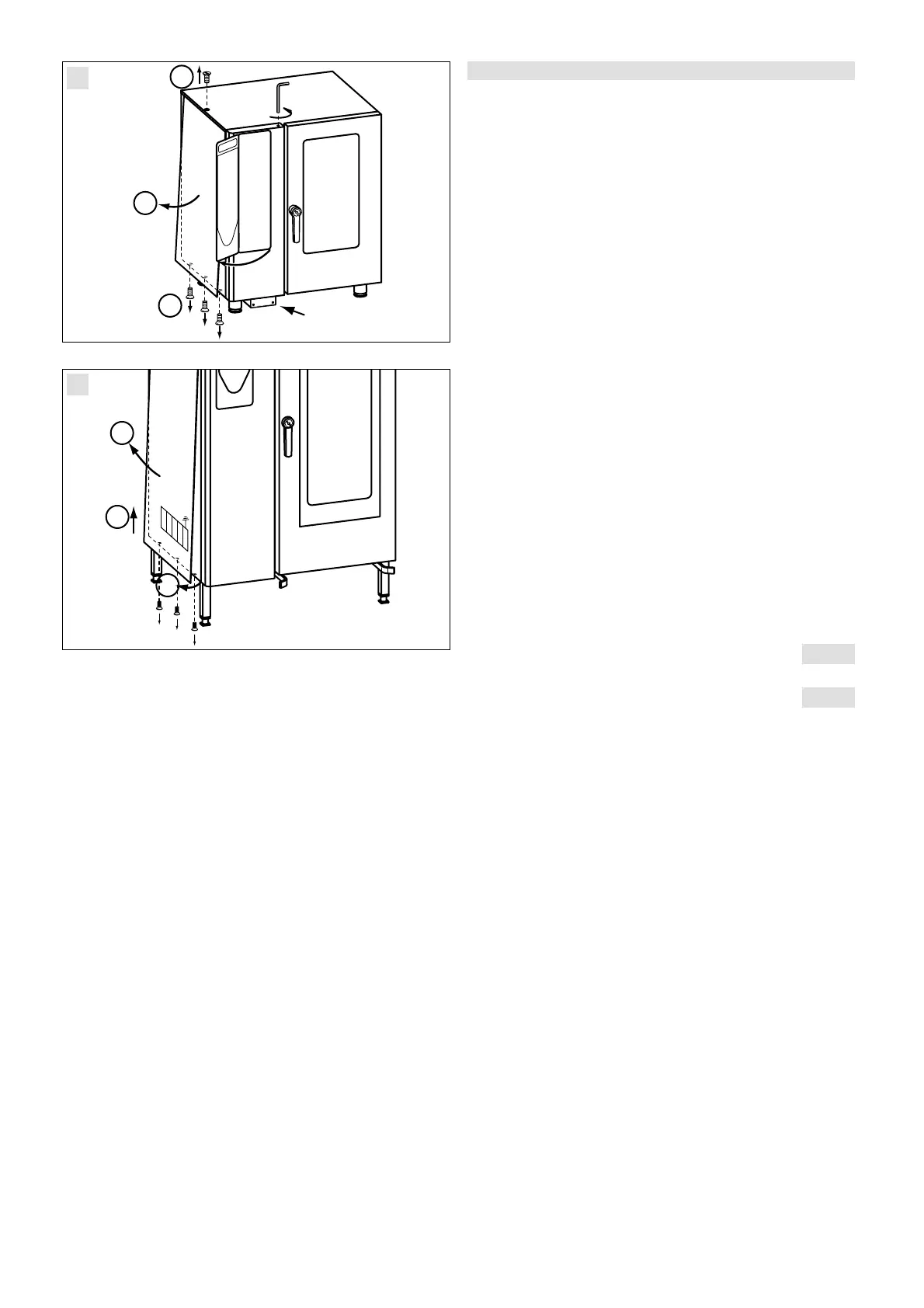

Ligação eléctrica dos tipos 6x1/1 GN, 10x1/1 GN
A caixa de ligação à rede, com os bornes de conexão,
está situada na face inferior do aparelho. O acesso é feito
através da tampa removível,que se encontra à
frente. Fig. 1
Ligação eléctrica dos tipos 20x1/1 GN e 20x2/1 GN
Retirar a parede lateral esquerda. Fig. 2
Os terminais de ligação encontram-se atrás da parede
lateral esquerda amovível.
Ligação à rede:
Ligar os cabos de ligação, do tipo pelo menos H07RN-F e
apertar o bucim PG (descarga de tracção).
Ligar o cabo de acordo com o seguinte esquema:
Terminais cinzentos: L1, L2, L3 (independentes do
campo magnético rotativo)
Terminal azul: neutro (só 3 N AC)
Terminal amarelo-verde: condutor de protecção
O esquema eléctrico encontra-se atrás do painel de
comando rebatível.
Tensões especiais a pedido.
Ligação dos aparelhos, dimensões exactas e pontos
de ligação, ver pág. 84 a 95
Legendas para páginas 86 a 95
1 = Entrada comum de água (fria)
2 = Entrada de água fria
3 = Entrada de água branda ou quente
4 = Saída de água
5 = Ligação eléctrica
6 = Compensação de potencial
7 = Ligação de gás
