Elektrisk installasjon
• Følg gjeldende installasjonsanvisninger samt informasjonen
på typeskiltet.
• Følg gjeldende forskrifter for elektriske anlegg!
• Hver enhet skal ha egen separat tilkobling og sikring.
• Vi anbefaler å installere en jordfeilbryter.
• Bygningsinstallasjonen skal omfatte en allpolt bryter med
min. 3 mm kontaktavstand.
• Enheten skal tilkobles et potensialutligningssystem.
• Se side 84 for elektriske tilkoblingsdata.
• Ledningstverrsnitt i samsvar med strømstyrken og de lokale
forskriftene.
• Gjeldende standarder: EN 60335, IEC 335
• Typene 6x1/1 GN: Dette apparatet er egnet for drift
tilkoplet et strømforsyningsnett med en impedans i husets
tilkoplingspunkt på mindre enn 0,32 Ohm.Ved behov kan
man innhente opplysninger om nettets impedans fra det
lokale kraftlag.

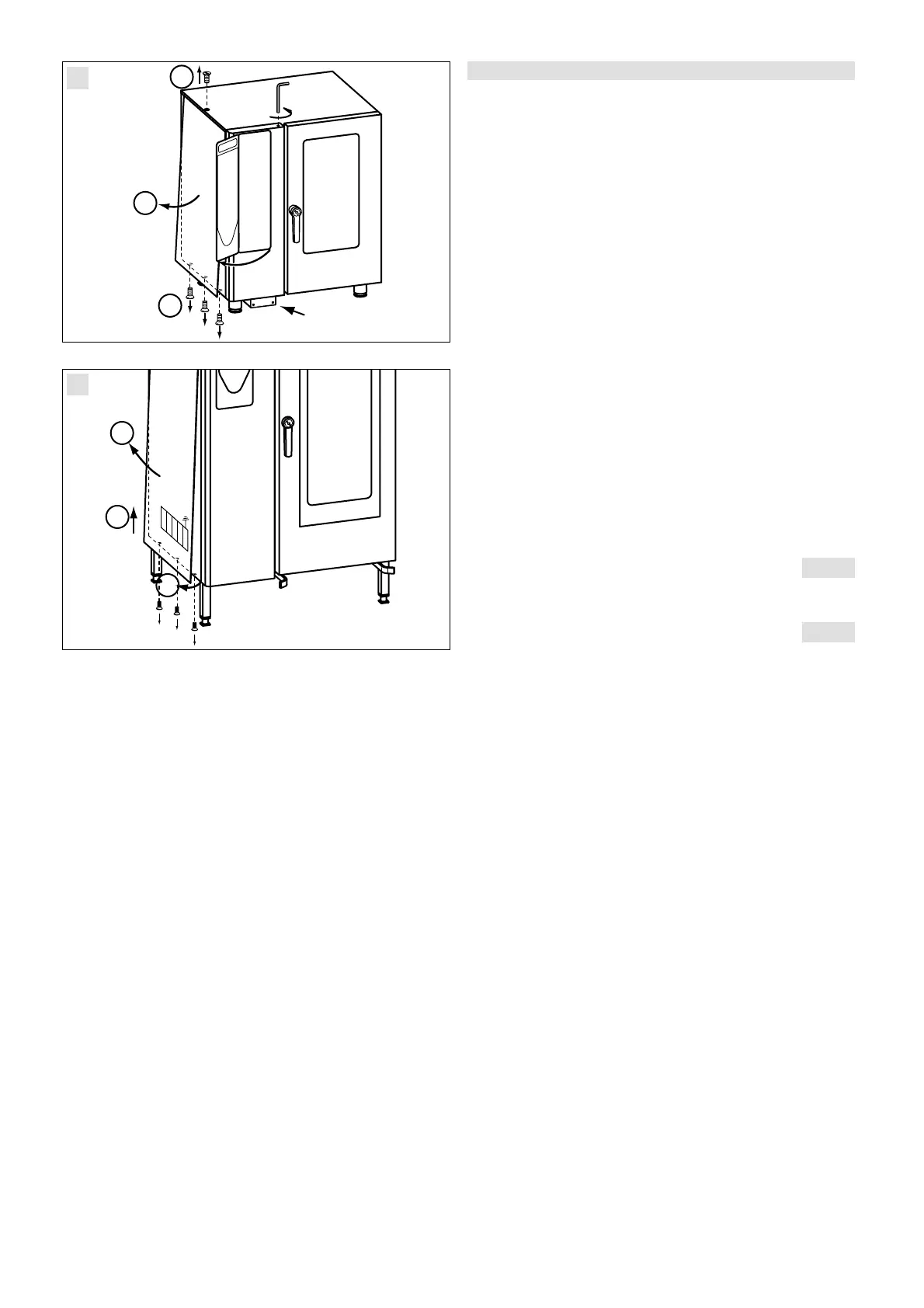

Typene 6x1/1 GN og 10x1/1 GN
• Nettkoplingsboksen med koplingsklemmene befinner seg
på undersiden av apparatet.Man får tilgang til den
gjennom dekselet som kan tas av fra framsiden. Fig. 1
Typene 10x2/1 GN, 20x1/1 GN og 20x2/1 GN
• Demonter det venstre sidepanelet. Fig. 2
• Koblingsterminalen befinner seg bak det venstre
demonterbare sidepanelet.
Nettilkopling:
• Tilkoblingskabel, minimum type H07RN-F, kobles til og
PG-koblingen (strekkavlastning) trekkes til.
• Tilkoblingen gjøres i henhold til følgende skjema:
Grå terminal: L1, L2, L3 (ikke dreiefeltavhengig)
Blå terminal: nøytral leder (null-leder) (kun 3N AC)
Gul-grønn terminal: jordledning
• Koblingsskjemaet befinner seg bak det utfellbare
betjeningspanelet.
• Andre spenninger på forespørsel.
Se sidene 84 til 95 for tilkobling, nøyaktig
dimensjonering og tilkoblingspunkter.
Innhold av sidene 86 til 95:
1 = Felles vanntilførsel (kaldtvann)
2 = Vanntilførsel kaldtvann
3 = Vanntilførsel bløtt hhv. varmtvann
4 = Vannavløp
5 = Strømforsyning
6 = Potensialutligning
7 = Gasstilkobling
