2
N
Elektrisk installasjon av gassenheter
• Følg gjeldende installasjonsanvisninger samt informasjonen
på typeskiltet.
• Følg gjeldende forskrifter for elektriske anlegg!
• Hver enhet skal ha egen separat tilkobling og sikring.
• Vi anbefaler å installere en jordfeilbryter.
• Bygningsinstallasjonen skal omfatte en allpolt bryter med
min. 3 mm kontaktavstand.
• Enheten skal tilkobles et potensialutligningssystem.
• Andre spenninger på forespørsel.
• Se side 84 for elektriske tilkoblingsdata.
• Ledningstverrsnitt i samsvar med strømstyrken og de lokale
forskriftene.
• Gjeldende standarder: EN 60335, IEC 335

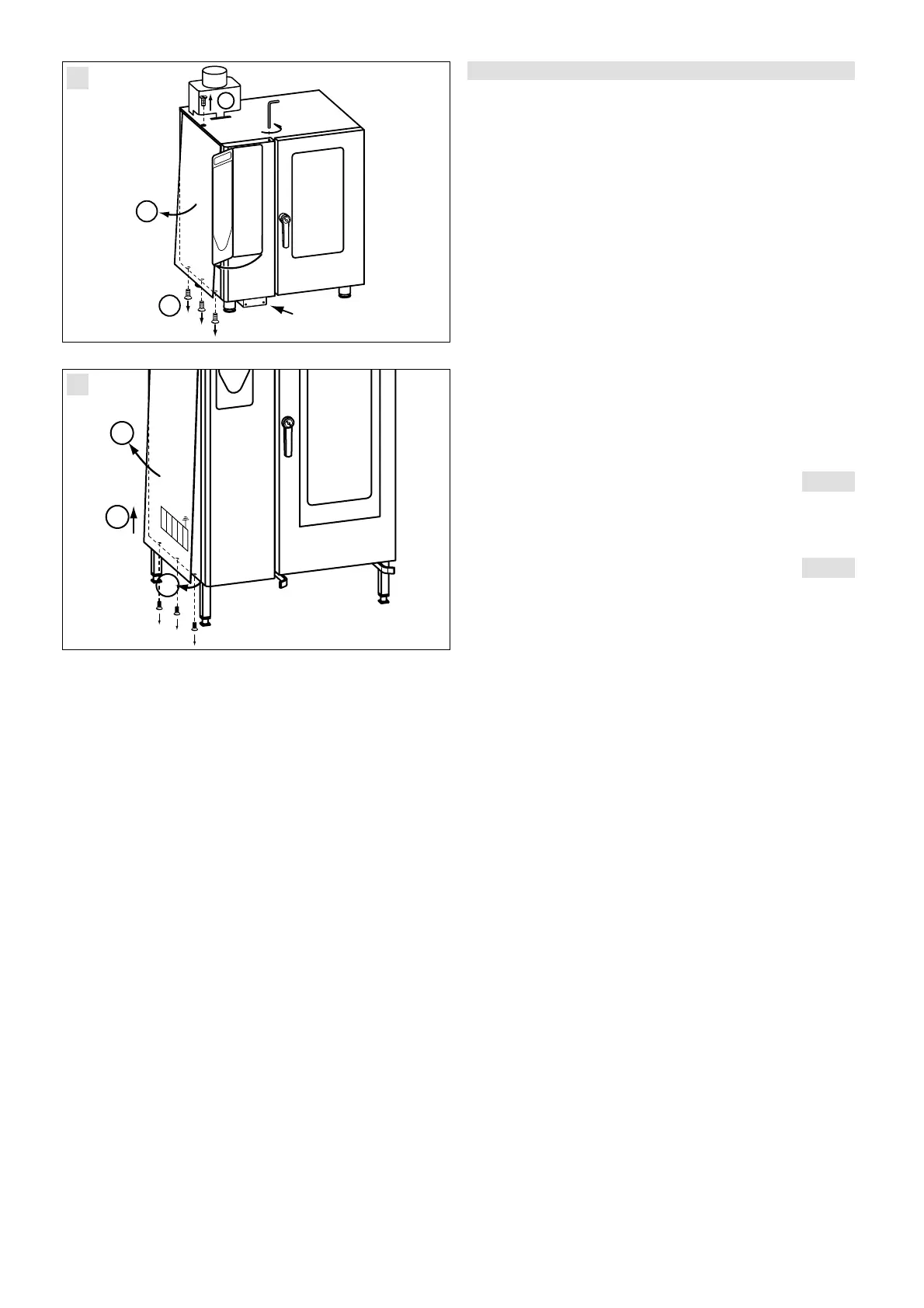

Typene 6x1/1 GN og 10x1/1 GN
• Nettkoplingsboksen med koplingsklemmene befinner seg
på undersiden av apparatet.Man får tilgang til den
gjennom dekselet som kan tas av fra framsiden. Fig. 1
Typene 10x2/1 GN, 20x1/1 GN og 20x2/1 GN
• Apparatet leveres med en ca.2 m lang tilkoblingskabel
(uten støpsel). Fig. 2
Nettilkopling:
• Pass på korrekt poling av tilkoblingen!
• Fargekoder ledninger:
gul/grønn = jordledning, blå = nøytral leder (null-leder)
brun eller svart = fase L1 (L2,L3)
Obs!
Ved feilpoling virker ikke brenneren!
Ved feil på brennerfunksjonen i ClimaPlus-enheten, lyser
indikatoren for EXPERT-tasten RESET.
Ved alle andre utstyrstyper lyser indikatoren (rES) ved
siden av klokkesymbolet på skjermen.
Etter 15 sek. høres et lydsignal. Når du trykker på RESET-
tasten, starter den automatiske tenningsprosessen på nytt.
Se sidene 84 til 95 for tilkobling, nøyaktig
dimensjonering og tilkoblingspunkter.
Innhold av sidene 86 til 95:
1 = Felles vanntilførsel (kaldtvann)
2 = Vanntilførsel kaldtvann
3 = Vanntilførsel bløtt hhv. varmtvann
4 = Vannavløp
5 = Strømforsyning
6 = Potensialutligning
7 = Gasstilkobling
