XII. SCHÉMA ÉLECTRIQUE

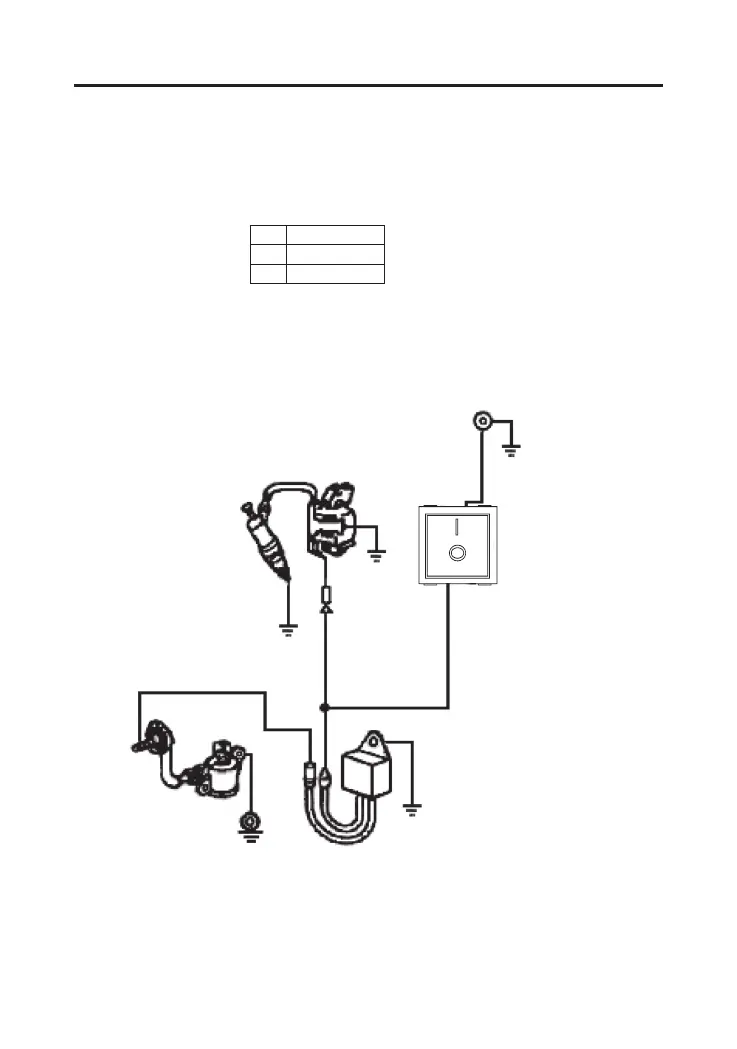

SCHÉMA ÉLECTRIQUE
Moteur sans démarreur électrique avec système de
protection à huile
Bl BLACK
Y YELLOW
G GREEN
IGNITION COIL
ENGINE SWITCH
SPARK PLUG
Bl
Y
Y
Bl
Y
OIL SENSOR
OIL PROTECTOR
NOIR
BOBINE
D'ALLUMAGE
INTERRUPTEUR DU
MOTEUR
PROTECTEUR
D'HUILE
CAPTEUR
D'HUILE
BOUGIE
JAUNE
VERT
