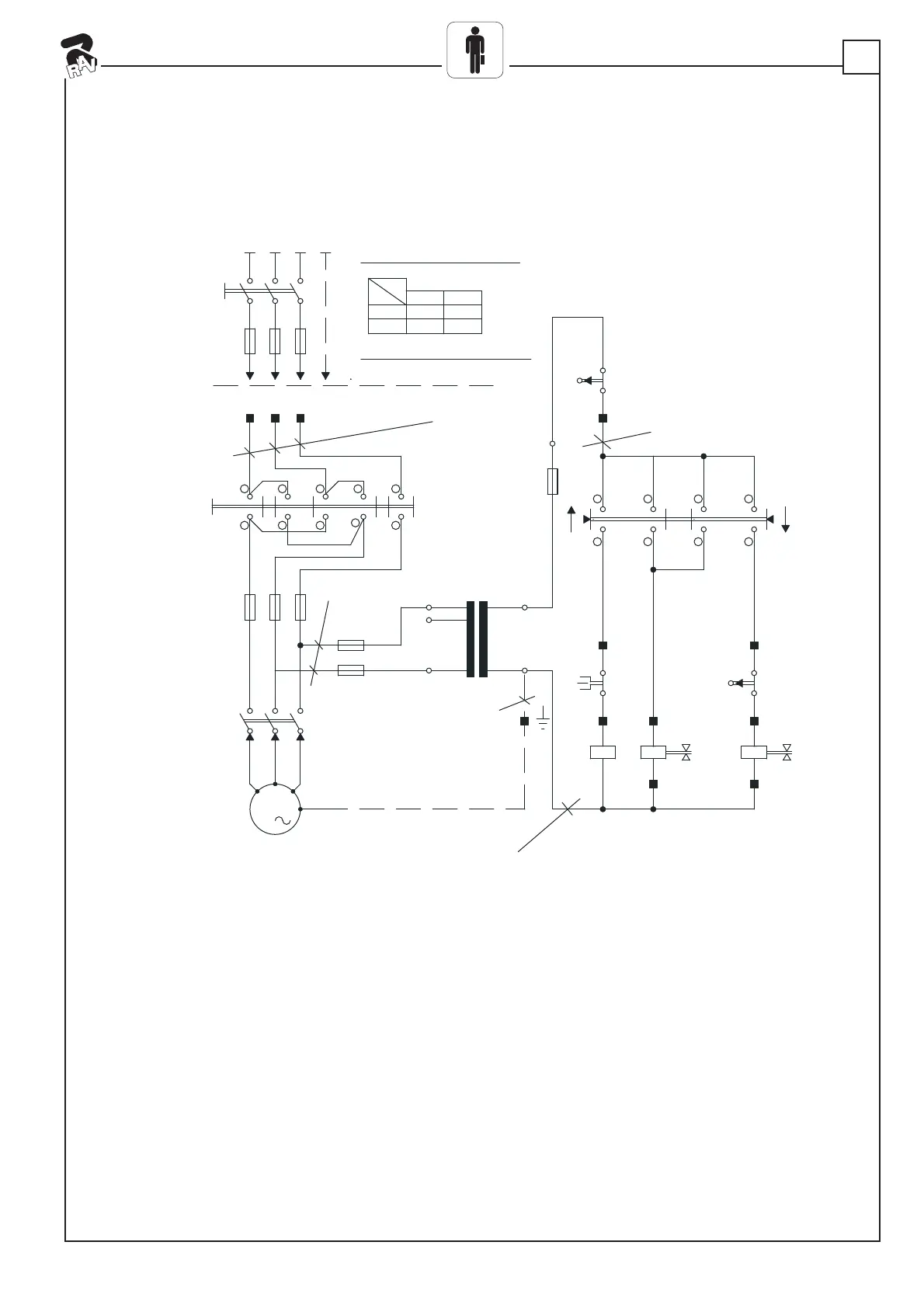

11. IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore
11. ELECTRICAL INSTALLATION
Power installations must be made by the user
11. ELEKTROANLAGE
Netzanschluss nur durch Elektrofachkräfte
11. INSTALLATION ÈLECTRIQUE
L'installation doit être effectée par l'usager
11. ESQUEMA ELECTRICO
La instalación tiene que efectuarla el utilizador
RIFER. NOMENCLATURA
J MORSETTO
TR TRASFORMATORE COMANDI 30VA 0-230-400/0-24
TM CONTATTORE COMANDO MOTORE
STM SONDA TERMICA MOTORE
M MOTORE CENTRALINA
IG INTERRUTTORE GENERALE CON COMANDO SAL./
DISC.
FU3 FUSIBILE PROTEZIONE SECONDARIO TR.5X20 2A
250V RAPIDO
FU2 FUSIBILE PROTEZIONE PRIMARIO TR.5X20 1A
250V RAPIDO (VERSIONE 230V) 10.3X38 1A 500V
GL (VERSIONE 400V)
FU1 TERNA FUSIBILI PROTEZIONE LINEA MOTORI
10.3X38 16A 400V AM (VERSIONE 230V) 10.3X38
10A 500V AM (VERSIONE 400V)
FC1 FINECORSA ALLENTAMENTO/ROTTURA FUNE
EV2 ELETTROVALVOLA SGANCIO ARPIONI
EV1 ELETTROVALVOLA DISCESA
RIFER. DENOMINATIONS
J TERMINAL
TR COMMAND TRANSFORMER 30 VA 0-230-400/0-24
TM 1 MOTOR CONTACTOR
STM MOTOR HEAT PROBE
M POST MOTOR
IG GEN. PHASE INVERTER WITH RISE/DESCENT
COMMAND
FU3 SECONDARY PROTECTION FUSE TR 5X20 2A 250V
RAPID
FU2 PRIMARY PROTECTION FUSE TR 5X20 1A 250V RA-
PID (230V VERSION) 10.3X381A 500V GL (VERSION
400V)
FU1 TRIPLET OF MOTOR LINE FUSES 10.3X38 16A 400V
AM (VERSION 230V) 10.3X38 10A 500V AM (VER-
SION 400V)
FC1 STROKE END ROPE SLACKENING/BREAKING
EV2 PAWL RELEASE SOLENOID VALVE
EV1 DESCENT SOLENOID VALVE
3
M
400
230
0
TR
0
24
0
1
V
HZ
50
60
230 400
INSTALLAZIONE A CARICO DEL CLIENTE
CAVO ALIMENTAZIONE 3P+TERRA x 4mmq
16A aM
16A aM
10A aM
10A aM
FU
FU
FC1
3
135
246
7
8
17151311
18
16
1412
9
10
1
2
1
0
FU1
FU2
L3
IG
IG
TM
TM
FU3
U
V
W
13
14
1
2
2
0
0
L1
L2
0
FC1
4
STM
0
EV2 EV1
56
3
5
222
8
8
PE
rosso 1mm
q
giallo/verde 1mmq
nero 1.5mmq
nero 2.5mmq
rosso 1mmq
