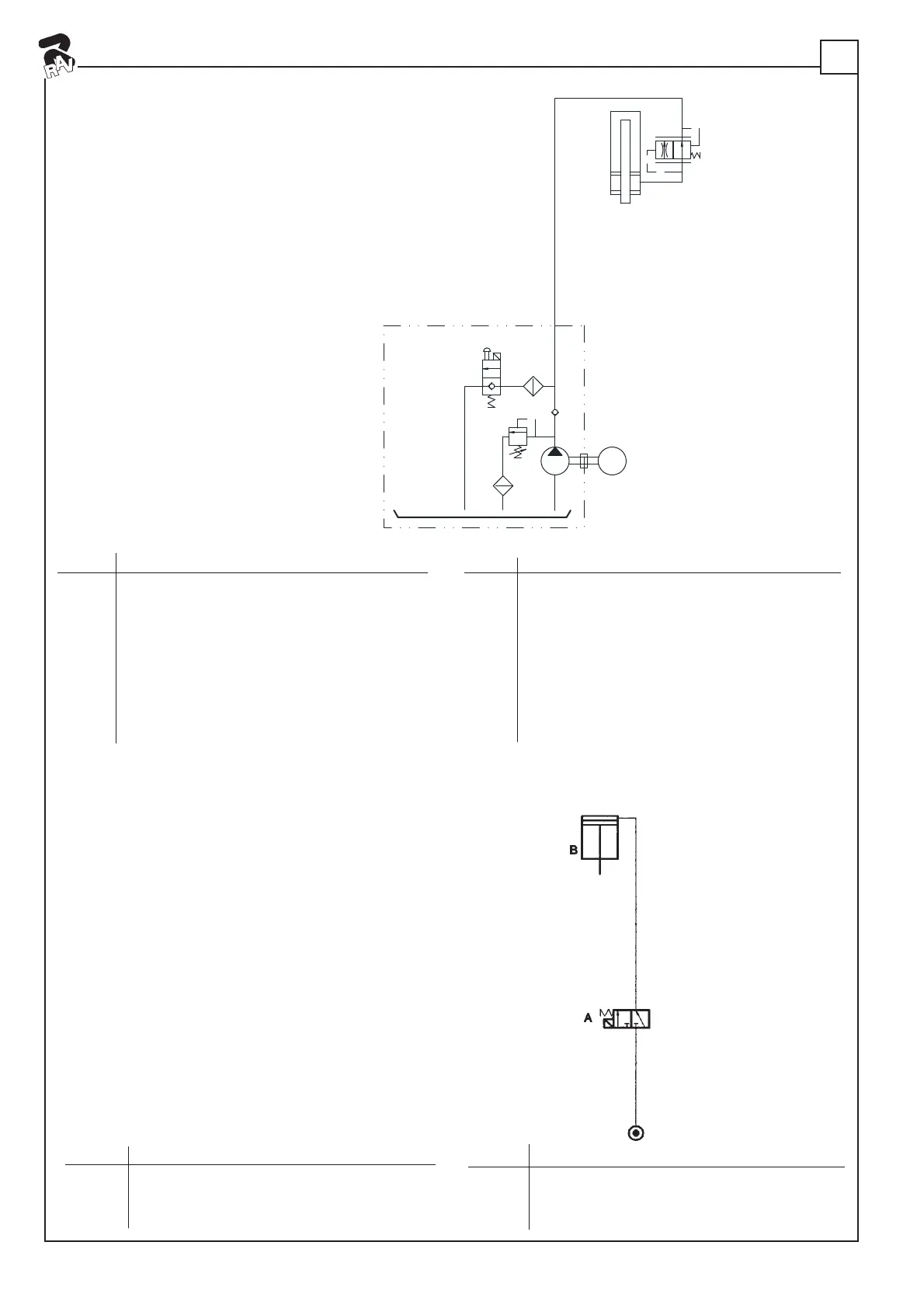

11.1 IMPIANTO IDRAULICO
11.1 HYDRAULIC SYSTEM
11.1 HYDRAULIKANLAGE
11.1 INSTALLATION HYDRAULIQUE
11.1 INSTALACIÓN HIDRÁULICA
11.2 IMPIANTO PNEUMATICO
11.2 PNEUMATIC SYSTEM
11.2 DRUCKLUFTANLAGE
11.2 INSTALLATION PNEUMATIQUE
11.2 SISTEMA NEUMÁTICO
A SERBATOIO
B FILTRO
C MOTORE ELETTRICO
D POMPA
E VALVOLA DI TARATURA (P= 210 bar)
F VALVOLA REGOLAZIONE DI PORTATA
G ELETTROVALVOLA DISCESA (EV 1)
H FILTRO
L VALVOLA DI NON RITORNO
P1 PISTONE SOLLEVATORE PRINCIPALE
RIFER. NOMENCLATURA REF. NAME
A TANK
B FILTER
C ELECTRIC MOTOR
D PUMP
E MAX PRESSURE VALVE (P= 210 bar)
F SPEED CONTROL VALVE
G DESCENT SOLENOID VALVE (EV1)
H FILTER
L NON-RETURN VALVE
P1 MAIN LIFT PISTON
11
A (EV1) ELETTROVALVOLA
B CILINDRETTI
RIFER.
NOMENCLATURA
REF.
A (EV1) SOLENOID VALVE
B SMALL CYLINDERS
M
G
A
C
E
H
L
D
B
P1
F
