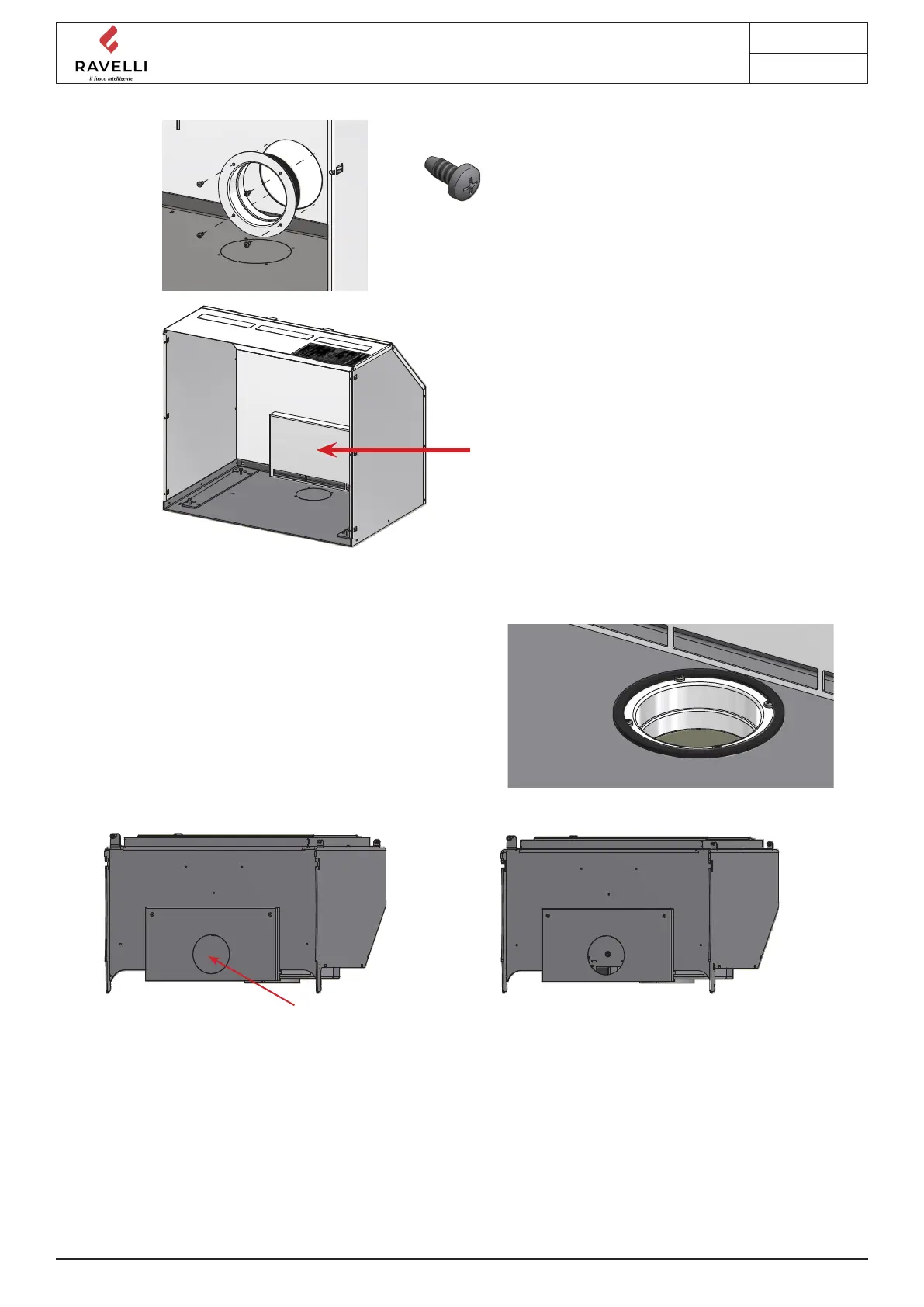

4 x viti autolettanti 4,2 x 6,5 mm
Montare il manicotto Ø100
Agganciare la presa d'aria di combustione alla
piastra posteriore della cassetta.
Questa presa d'aria deve essere sempre
montata quando si collega l'inserto con
l'alimentazione aria esterna.
IMPORTANTE: usarlo esclusivamente per
la connessione al tubo alimentazione all’aria
esterna
Montare l'inserto nella cassetta.
