Collegamenti
! IMPORTANTE
I collegamenti devono essere eseguiti da un tecnico qualicato e/o autorizzato dal
Costruttore.
Collegamento canna fumaria
La canna fumaria deve essere dimensionata in modo tale da garantire il tiraggio dichiarato dal Costruttore.
Presa d’aria esterna
In un’abitazione con un buon isolamento è necessario reintegrare l’aria utilizzata dalla combustione. Questo soprattutto per le case
con ventilazione meccanica. Vi sono diversi modi per garantire il ricambio dell’aria. La cosa più importante è garantire che vi sia
un’alimentazione d’aria all’ambiente in cui è ubicato l’inserto a legna. La presa d’aria esterna deve essere sistemata il più vicino
possibile all’inserto a legna e deve poter essere chiusa quando non è in funzione.
Attenersi alle norme edilizie nazionali e locali per quanto riguarda il collegamento a una presa d’aria esterna.
Nota: i prodotti con ingresso d’aria diretta (combustione chiusa) devono avere un ingresso d’aria non ustruito
e l’eventuale valvola deve rimanre sempre aperta.
Sistema di combustione chiuso
Si consiglia di utilizzare il sistema di combustione chiuso per l’inserto a legna se si abita in una casa di nuova costruzione a tenuta
d’aria. L’aria comburente esterna è collegata a mezzo di un tubo di approvvigionamento aria attraverso la parete o il pavimento.
Si consiglia di posizionare una valvola nel tubo di sato per evitare la formazione di condensa nell’ inserto e nel sistema di
tubazioni quando l’inserto non è in uso. Deve essere possibile chiudere il tubo di sato mediante valvola. Potrebbe anche essere
vantaggioso isolare il tubo per il collegamento dell’aria esterna.
Tubo di approvvigionamento aria con diametro minimo Ø100, lunghezza massima: 6 metri al massimo con 3 curva. Si consiglia di
utilizzare tubi lisci in acciaio.
Montaggio dell’alimentazione aria esterna

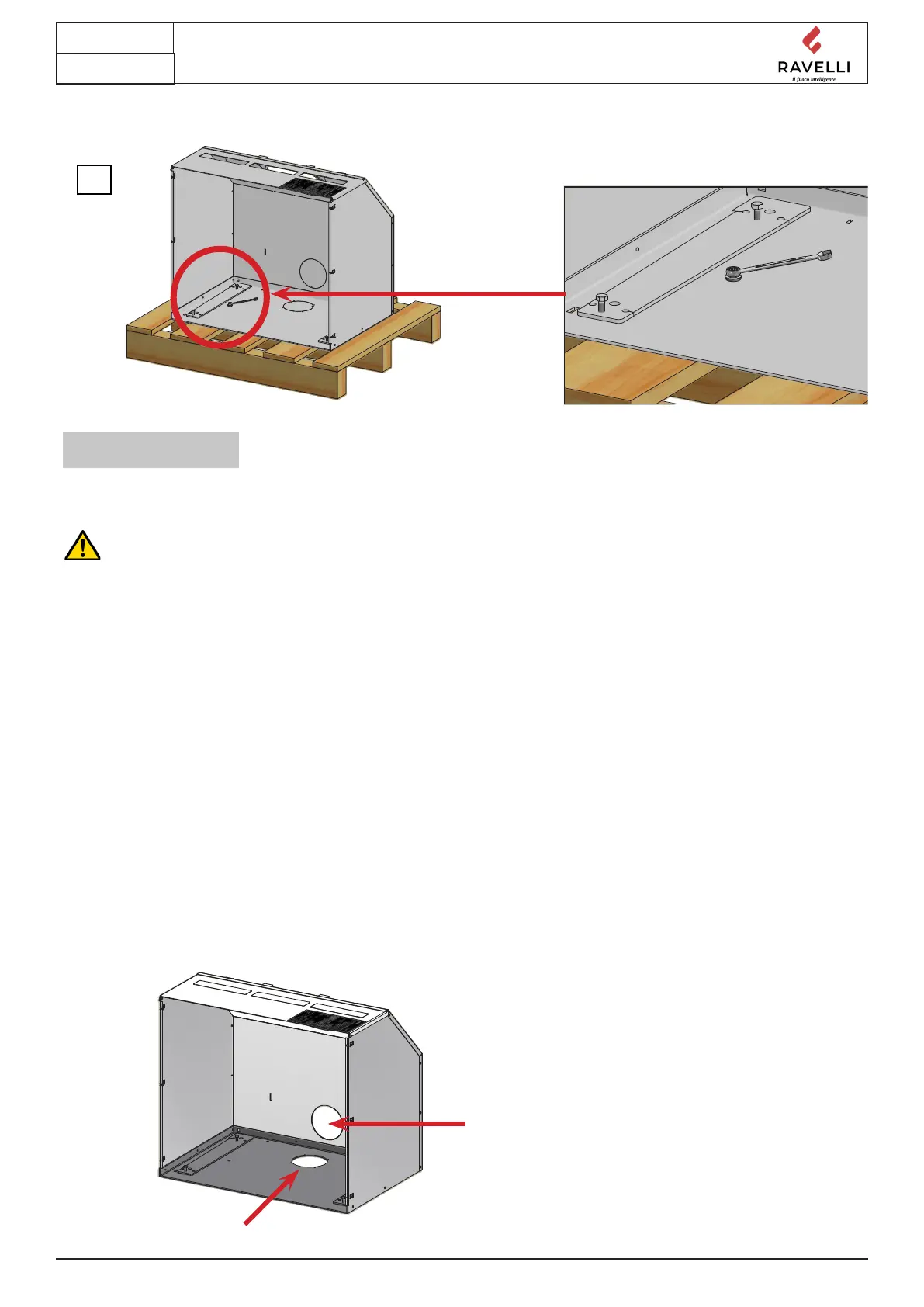

Per smontare le piastre di copertura per il manicotto Ø100 mm, usare un normale cacciavite come in gura. Fare leva con il cacciavite
per allentare le piastre di protezione.
Montaggio alimentazione aria esterna sul lato posteriore della cassetta
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Scan A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\11001900-Manual.iam
11001900-Manual
27-03-12 BC
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Scan A/S
DK-5492 Vissenbjerg
©
TG.NR:
EMNE:
C:\Working Folder\Designs\Scan 1001\11001900-Manual.iam
11001900-Manual
27-03-12 BC
VÆGT:
AREAL:
N/A
N/A
Togliere le due viti che ssano la cassetta al pallet
4
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1001\91001020.idw
91001020
Kassette
24-04-12
BC
Scan 1001
VÆGT:
AREAL:
N/A
N/A
Aria di combustione esterna
sul lato posteriore della cassetta
Aria di combustione esterna tramite pavimento
