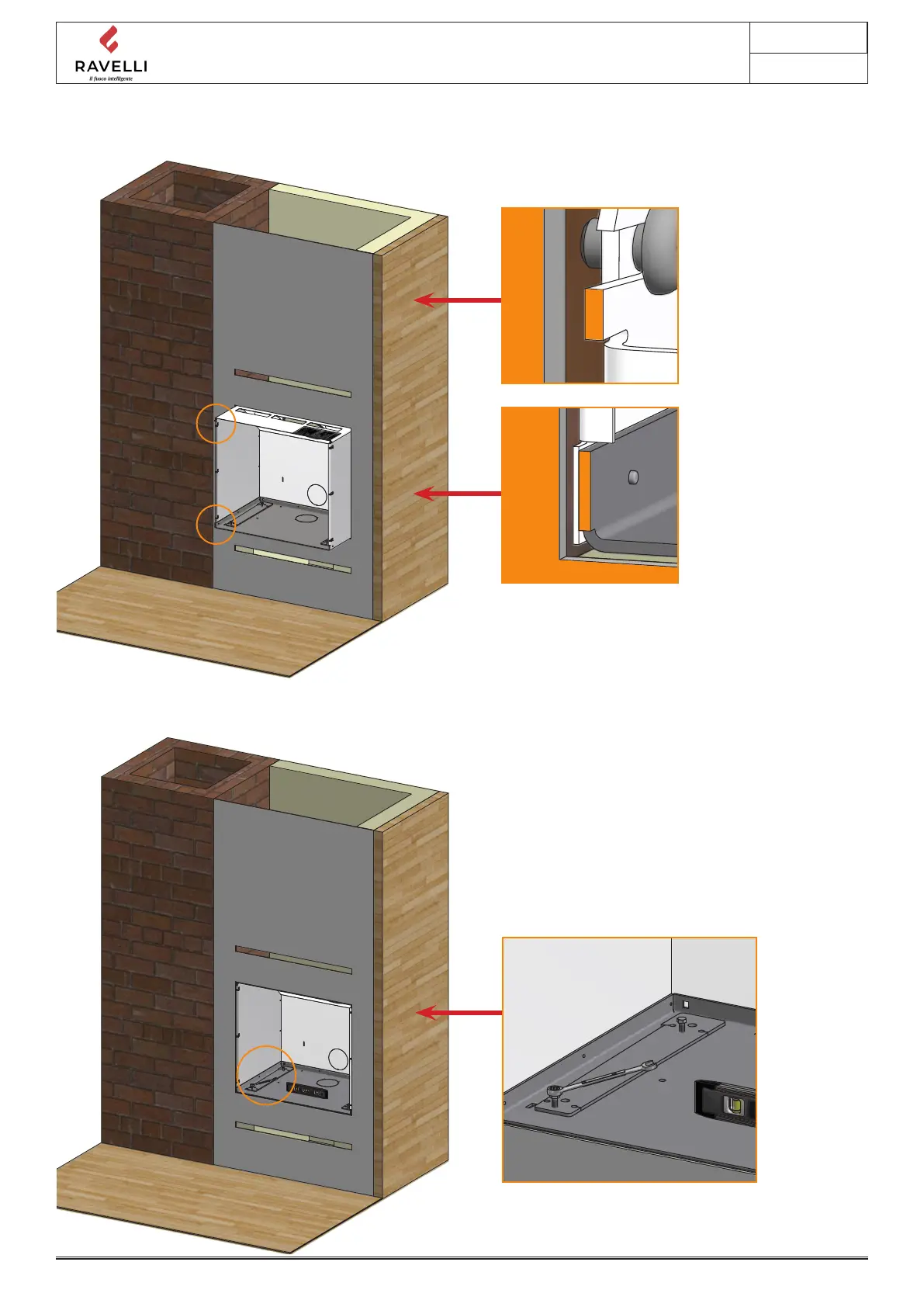

Mettere la cassetta nel foro/nella struttura
I punti di regolazione ai
quattro angoli della cassetta
devono essere a lo con il
lato anteriore della struttura
Per assicurarsi che la cassetta sia in piano, è
possibile regolare le viti di regolazione con una
chiave.
Montaggio della cassetta
