Ravelli Chronos - Page 39

Manuale uso e manutenzione Chronos, Zeus, Ercole e Ermes
Pag.39
Rev.1 12/12/2019
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003006.idw
91003006
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003005.idw
91003005
Montering af brændkammerbeklædning
04-12-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A
D
E
NAVN:
STI:
DIMENSION:
MATERIALE:
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg
©
TG.NR:EMNE:
C:\Working Folder\Designs\Scan 1003\91003004.idw
91003004
Montering af nederste røgvenderplade
19-10-2018
ken
Scan 1003
VÆGT:
AREAL:
N/A
N/A

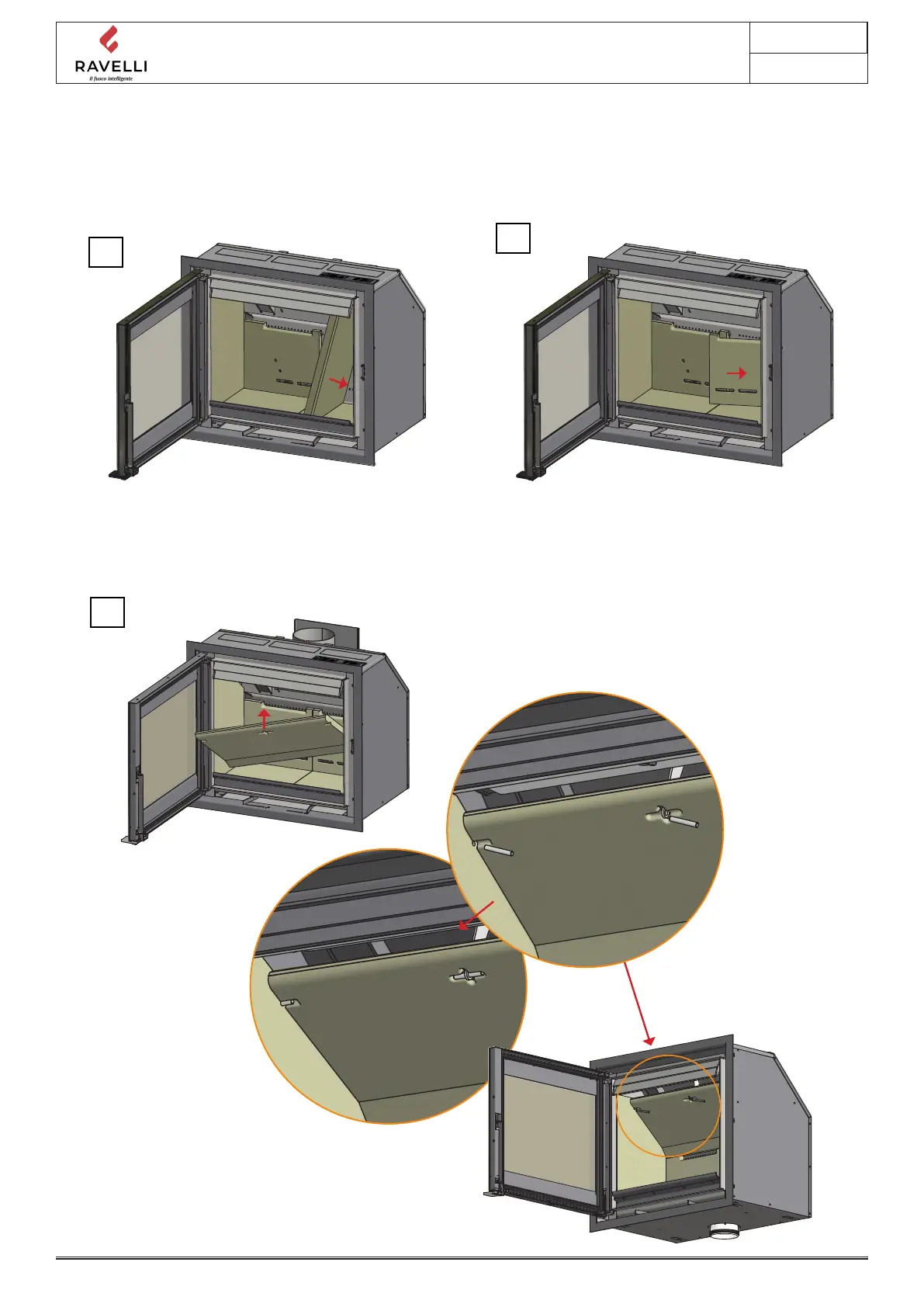

Montare la piastra destra della camera di combustione Le piastre posteriori della camera di combustione
