REPARACIÓN Y MANTENIMIENTO

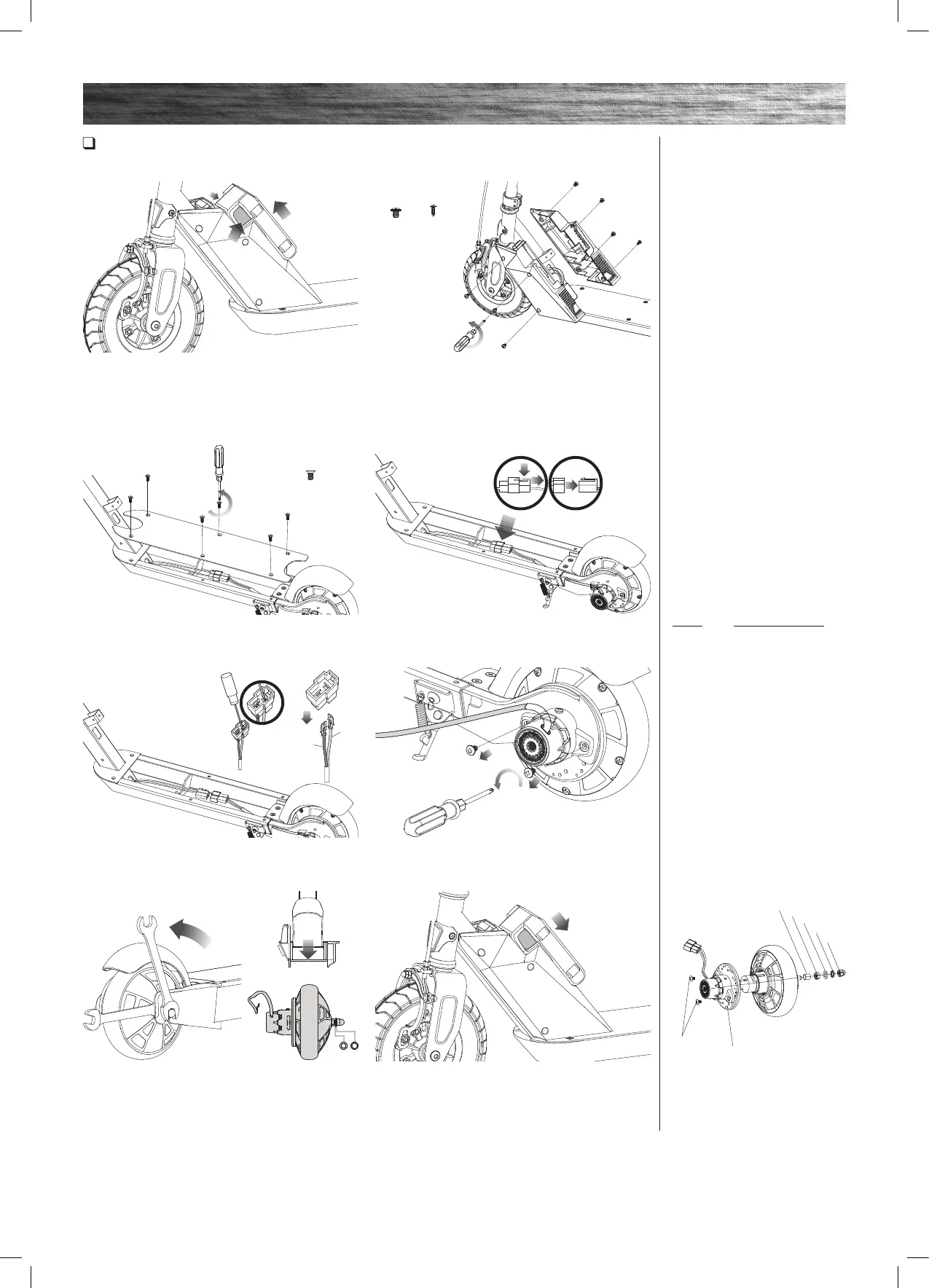

Reemplazo de la Rueda Posterior o del Motor de Eje
Herramientas Necesarias: Destornillador Phillips y dos (2) llaves inglesas de 13 mm (no se incluyen)
1 Suelte los dos (2) botones laterales y retire la batería
de la base.
3 Con un destornillador Phillips, retire los (6) tornillos y
la placa de cubierta.
5 Retire los cables del motor del conector con
un punzón.
7 Con una llave inglesa de 13 mm, afloje la
contratuerca exterior mientras usa otra llave inglesa de
13 mm para evitar que gire la tuerca interior. Retire la
rueda o el motor acoplado al cubo.
2 Con un destornillador Phillips, retire los siete (7)
tornillos y la cubierta de la base de la batería.
Nota: Hay dos (2) tamaños de tornillos, A-Plano,
B-Puntiagudo
4 Desconecte los cables del motor.
6 Retire los dos (2) tornillos de la carcasa del motor con
un destornillador Phillips.
8 Para instalar la rueda o el motor acoplado al cubo de
repuesto, invierta los pasos del 1 al 7.
A x 6
C x 6
A
A
A
A
A
A
B
B x 1
Negro
Rojo
12-1
12-2
12-3
12-4
12-5
12-6
12-7
Lado Izquierdo
12-1 Tornos Phillips
12-2 Carcasa del Motor
Lado Derecho
12-3 Espaciador
12-4 Tuerca
Estructura
12-5 Arandela Plana
12-6 Arandela de Seguridad
12-7 Contratuerca
Nota: Secuencia de los aditamentos
de la rueda posterior.
Nota:
Motor Módulo de Control
Rojo
1
Azul
Negro
1
Marrón
Nota: Cuando vuelva a insertar los
cables del motor en el conector,
asegúrese de que el cable rojo se
conecta al cable azul y el cable
negro se conecta al cable marrón.
C
C
C
C
C
C
