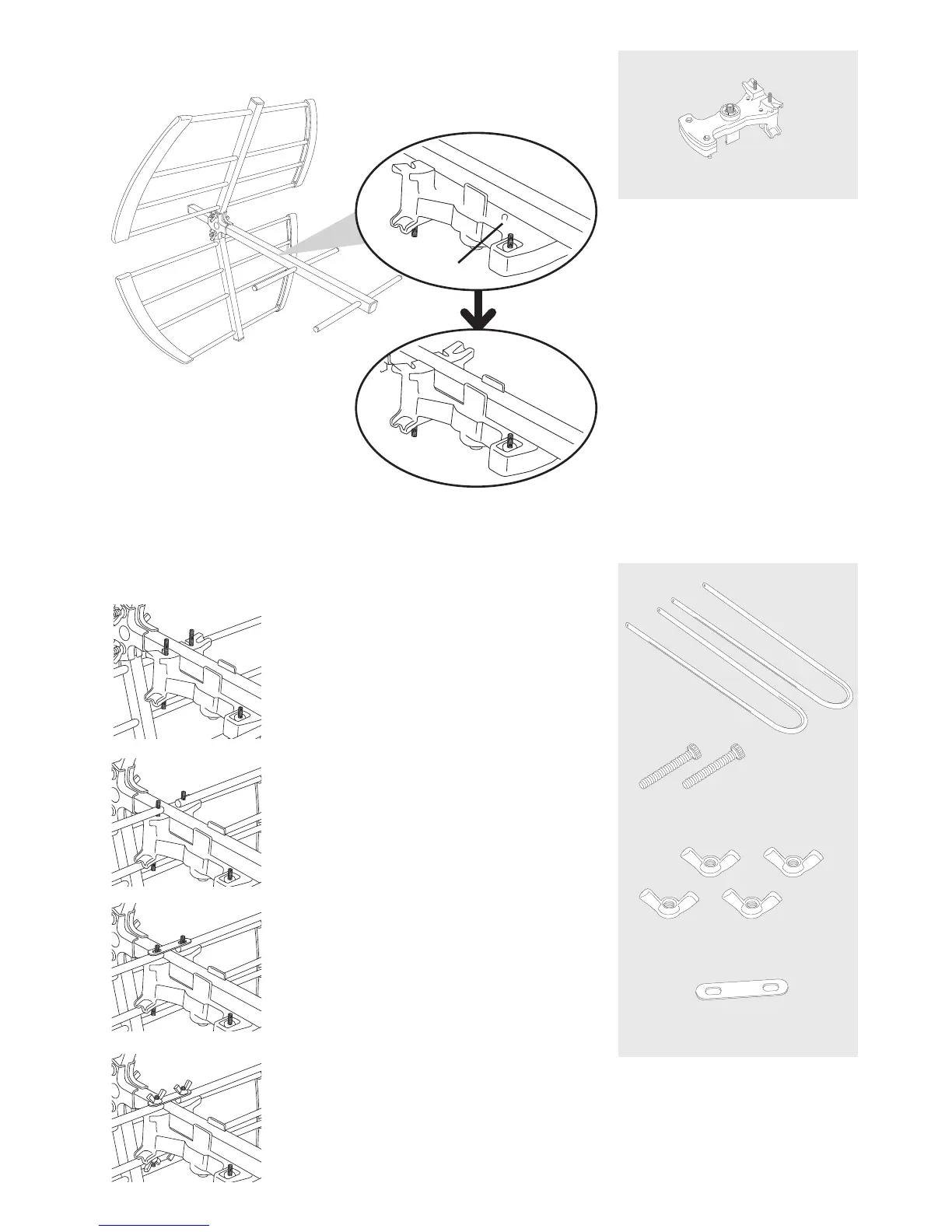

2. Instale el alojamiento del balún en el brazo
de la antena.
Alinee la guía en el alojamiento
del balún con el oricio en la
parte inferior del brazo de la
antena.
Presione el alojamiento del balún
sobre el brazo de la antena para
que la guía del alojamiento encaje
en el oricio situado en la parte
inferior del brazo de la antena
Asegúrese que el alojamiento
enganche en su posición.
Piezas utilizadas en este paso:
(1) Alojamiento del balún
3. Instale los dipolos de VHF en el alojamiento
del balún.
Coloque los dos pernos M4x20 en las dos
cavidades situadas en la parte superior del
alojamiento del balún.
Tome uno de los dipolos de VHF.
Coloque uno de sus extremos sobre uno
de los pernos que acaba de instalar.
Coloque el otro extremo sobre el poste
que está situado en la parte inferior
del alojamiento del balún. Empuje
completamente ambos extremos sobre el
perno/poste.
Repita con el otro dipolo de VHF en el
otro perno/poste.
Piezas utilizadas en este paso:
(2) Dipolos
de VHF
(2) Pernos M4x20
(4) Tuercas de mariposa M4
(1) Plaquita de conexión de
aluminio
Coloque la plaquita de conexión de aluminio
sobre los dos postes superiores, encima de
los extremos de ambos dipolos de VHF.
Enrosque las tuercas de mariposa encima
de la plaquita de conexión en ambos
postes.
Enrosque las tuercas de mariposa en los
pernos inferiores.
