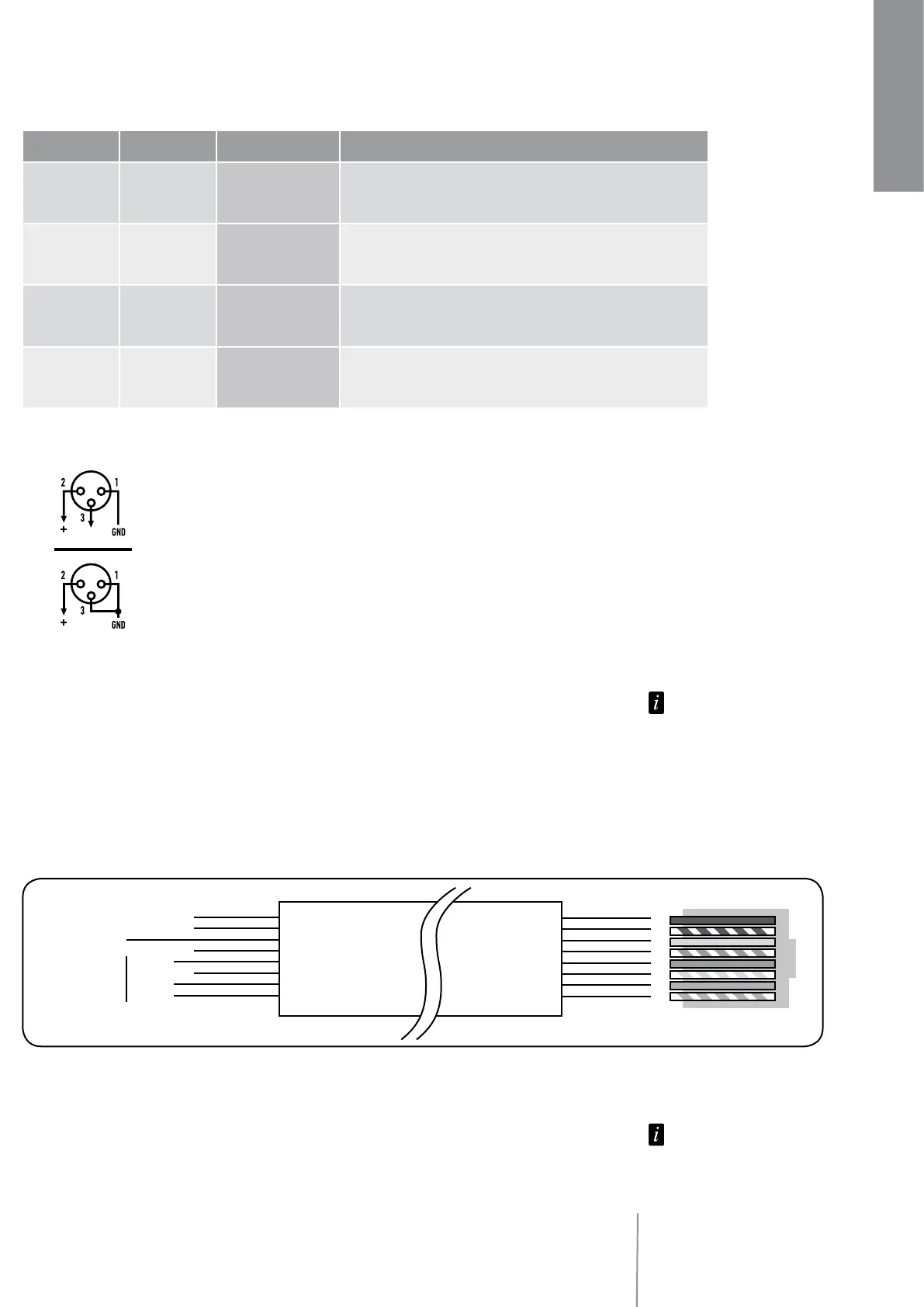

Esempi di utilizzo dei microinterruttori:
} Ingresso audio canale 1 (connettore XLR):
COLLEGAMENTO BILANCIATO + polo positivo
– polo negativo
GND massa
COLLEGAMENTO SBILANCIATO
IMPORTANTE: per attivare l’ingresso 1, è necessario connettere a massa (GND) il contatto CMD del relativo
connettore rimovibile oppure usare la funzione VOX.
NON utilizzare il collegamento sbilanciato quando l’alimentazione “Phantom” è attiva.
q Ingresso audio canale 2 (connettore RJ 45, utilizzabile per il collegamento di una base
microfonica RCF BM 3001).
Nota: nel caso sia utilizzata una base microfonica BM 3001, è necessario impostare il modo
“LIVELLO LINEA con PHANTOM” tramite i microinterruttori 1 e 2 (vedere il punto 11).
La base microfonica BM 3001 dovrà essere impostata su “LOCAL”.
Cavo con connettore RJ 45:
Importante: per attivare la porta RJ 45, è necessario porre a massa il comando per la priorità (ad esempio,
tramite il pulsante della base microfonica BM 3001).
Anche se ciascun ingresso audio universale dispone di 2 connettori diversi, non è possibile miscelare
insieme 2 segnali diversi; si può collegare una sola sorgente audio.
DIP 1/3 DIP 2/4 MODO ESEMPI DI POSSIBILI COLLEGAMENTI
OFF – 20 dBu
LIVELLO
LINEA
Sorgente audio con uscita a livello – 20 dBu
OFF MIC
LIVELLO
MICROFONICO
Microfono dinamico
PHANTOM – 20 dBu
LIVELLO LINEA
con PHANTOM
Base microfonica
BM 3001
PHANTOM MIC
LIVELLO MIC.
con PHANTOM
Microfono ad elettrete
massa
+
–
Comando
(verso massa)
per priorità
Segnale
audio
verde
Blu
Arancio
Biancoarancio
Marrone
Biancomarrone
Verde
Biancoblù
Blu
Biancoverde
Arancio
Biancoarancio
1 2 3 4 5 6 7 8
