16
ITALIANO
Prima di accendere l'amplicatore, vericare di nuovo la correttezza dei
collegamenti.
Se si collega il diffusore acustico ad una linea a tensione costante 70 V, la
potenza è dimezzata.
ATTENZIONE: NON collegare il conduttore NERO (8 ) ad una linea 100 /
70 V (in quanto, il diffusore e/o l'amplicatore potrebbero danneggiarsi)!
Note:
- la teNsioNe diNgresso del diffusore (vd) deve corrispoNdere coN la teNsioNe duscita
dellamplificatore (va).
- la somma delle poteNze NomiNali di tutti i diffusori (pd x N) collegati alla liNea NoN
deve superare quella dellamplificatore (pa).

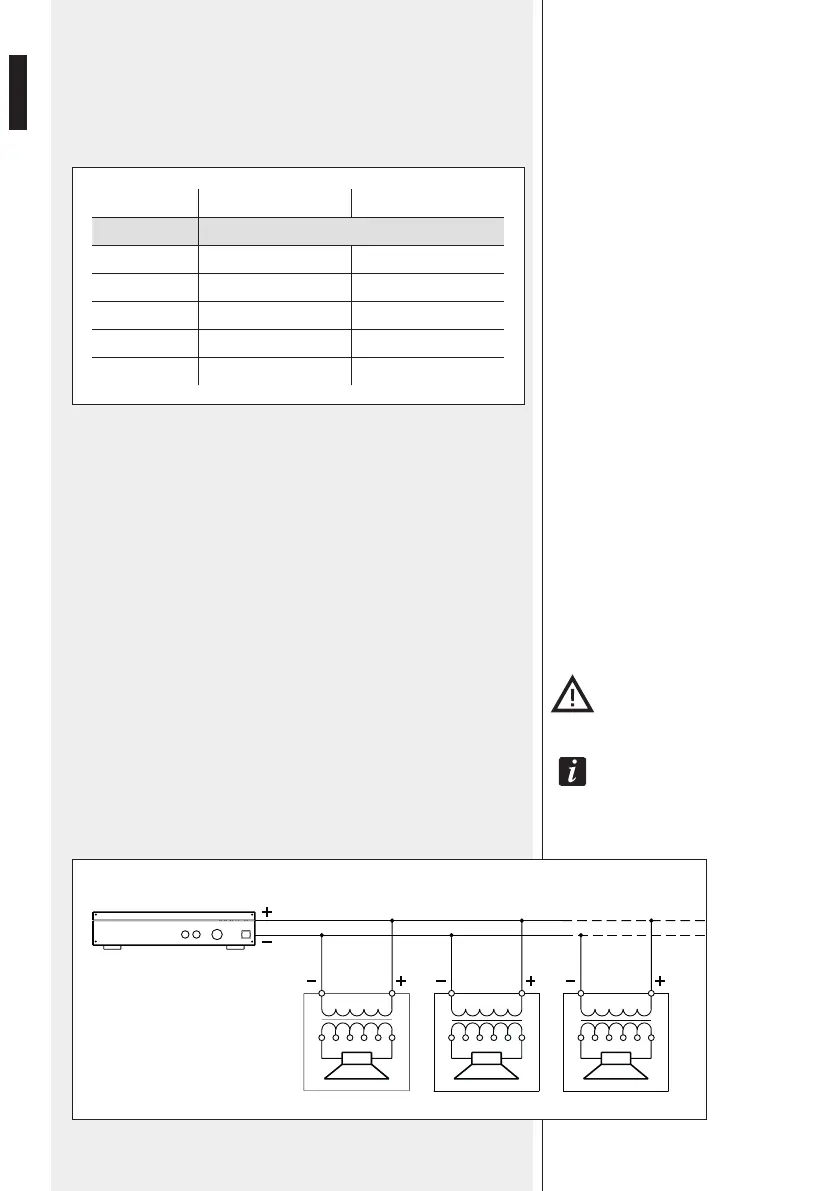

LINEA A TENSIONE COSTANTE 100 V
Se si collega il diffusore acustico ad una linea a tensione costante 100 V, i
conduttori da utilizzare dipendono dalla potenza scelta (come indicato nella
tabella seguente):
COLORE POTENZA IMPEDENZA
ROSSO Conduttore comune (+, positivo)
BIANCO 20 W 500 
BLU 15 W 666 
GIALLO 10 W 1 K
VERDE 5 W 2 K
MARRONE 2,5 W 4 K
Collegare l'uscita positiva (+, 100 V, a) dell'amplicatore al conduttore
comune ROSSO del cavo uscente dal diffusore; collegare l'uscita negativa (–,
0, COM, b) dell'amplicatore all'altro conduttore (bianco, blu, giallo, verde o
marrone, a seconda della potenza scelta).
Isolare i conduttori non utilizzati.
AMPLIFICATORE
Pa = Potenza amplicatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplicatore
Pa > Pd x n Va
Vd = Va Vd = Va Vd = Va
