RCF BS 2620 User Manual

17
ITALIANO
COLLEGAMENTO A BASSA IMPEDENZA (8 )
Collegare l’uscita positiva dell’amplicatore al conduttore comune ROSSO
del cavo uscente dal diffusore; collegare l’uscita negativa dell’amplicatore al
conduttore NERO.
Isolare i conduttori non utilizzati.
Prima di accendere l’amplicatore, vericare di nuovo la correttezza dei
collegamenti.
La massima potenza applicabile è 20 W.
Note:
- l’impedeNza di uN siNgolo diffusore o complessiva (iN collegameNti serie / parallelo di
più diffusori acustici) NoN deve essere iNferiore a quella d’uscita dell’amplificatore;
l’impedeNza complessiva dei diffusori uguale a quella d’uscita dell’amplificatore
permette l’erogazioNe della massima poteNza (meNtre uN’impedeNza superiore
comporta uNa riduzioNe della poteNza erogata).
- la somma delle poteNze dei diffusori deve essere adeguata alla poteNza massima
erogabile dall’amplificatore.
- la luNghezza delle liNee diffusori deve essere ridotta al miNimo (uNa luNga distaNza
può comportare l’uso di cavi coN sezioNi elevate).
- l’impedeNza di uN siNgolo diffusore acustico è 8 Ω; il collegameNto iN parallelo
di 2 diffusori acustici comporta uN’impedeNza complessiva di 4 Ω (impedeNza = 8 /
Numero dei diffusori).
0 100 V
100 V - 20 W
0
Diffusore impostato a 20 W
100 V - 5 W
0
Diffusore impostato a 5 W
100 V - 2,5 W
0
Diffusore impostato a 2,5 W
100 V - 15 W
0
Diffusore impostato a 15 W
Rosso
Bianco
Rosso
Verde
Rosso
Marrone
Rosso
Blu
Giallo
Rosso
100 V - 10 W
0
Diffusore impostato a 10 W

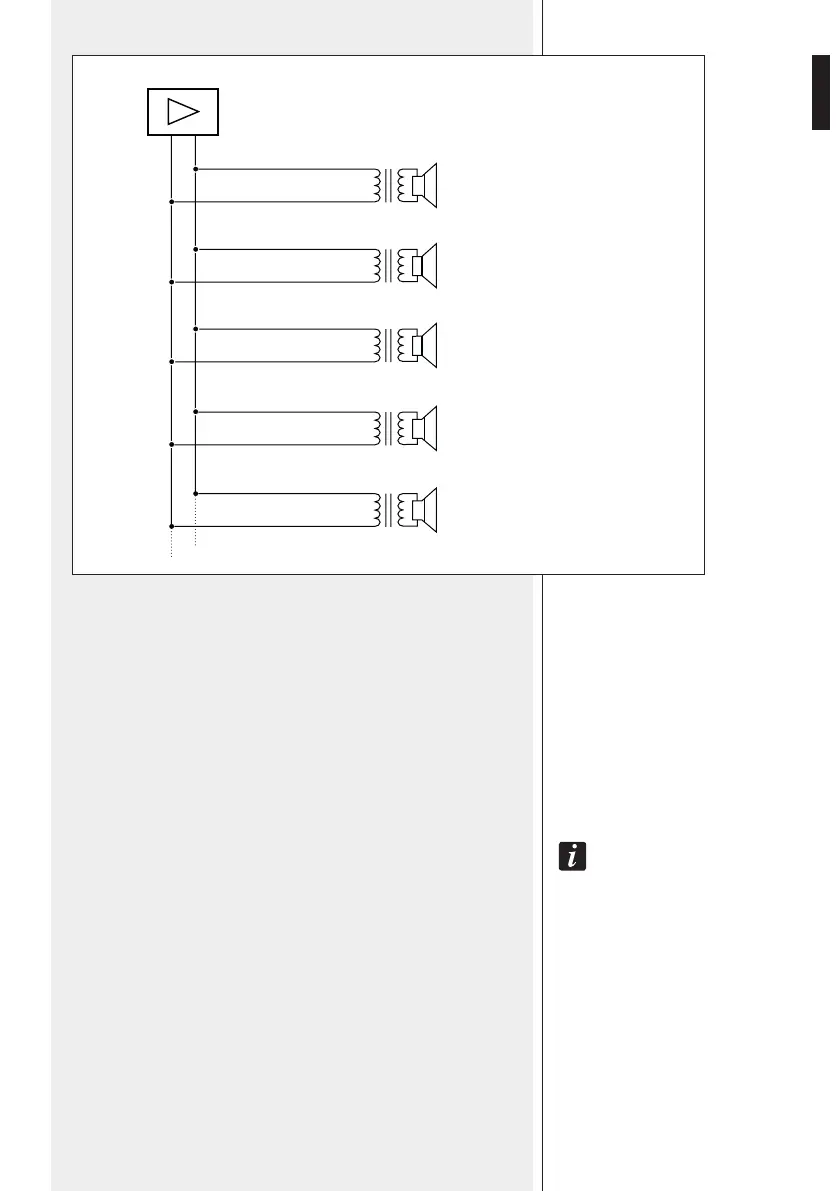

ESEMPI DI CONNESSIONI CON LINEA 100 V
