2. Inserire il cavo di collegamento (se incassato) dietro e attraverso la piastra
di ssaggio oppure (se esterno) tramite un foro da effettuarsi sulla sua calotta.
3. Dopo aver posto la morsettiera ceramica al di fuori dalla piastra metallica
per il ssaggio (vedere la sezione successiva “Installazione” del manuale),
collegare il conduttore positivo della linea 100 V all'ingresso + del diffusore
acustico.
4. Collegare il conduttore negativo della linea 100 V all'ingresso 0 del diffusore
acustico.
5. Collegare il conduttore di terra
alla vite della piastra di ssaggio
ed al lo verde del diffusore
acustico.

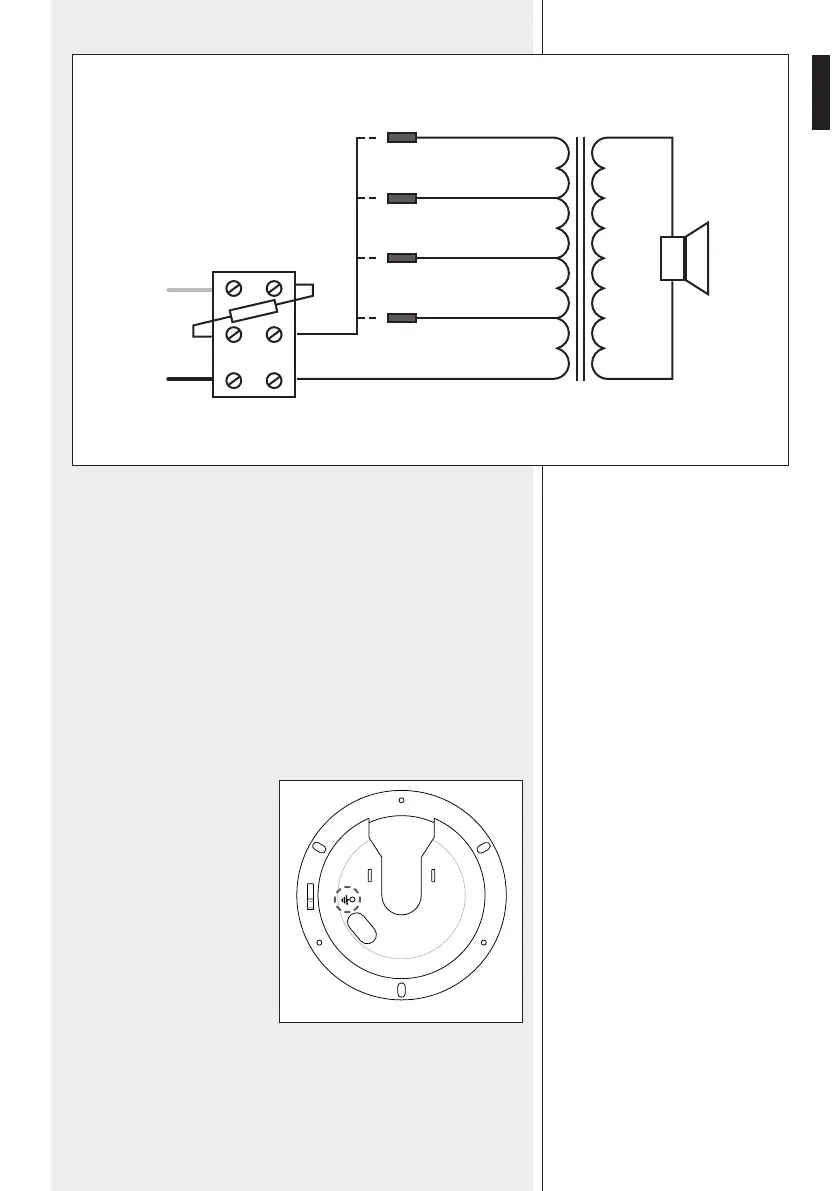

MORSETTIERA
CERAMICA
100 V
+
0
IN
BIANCO (2,5 W)
GIALLO (5 W)
BLU (10 W)
8Ω
ROSSO (20 W)
NERO (COM)
