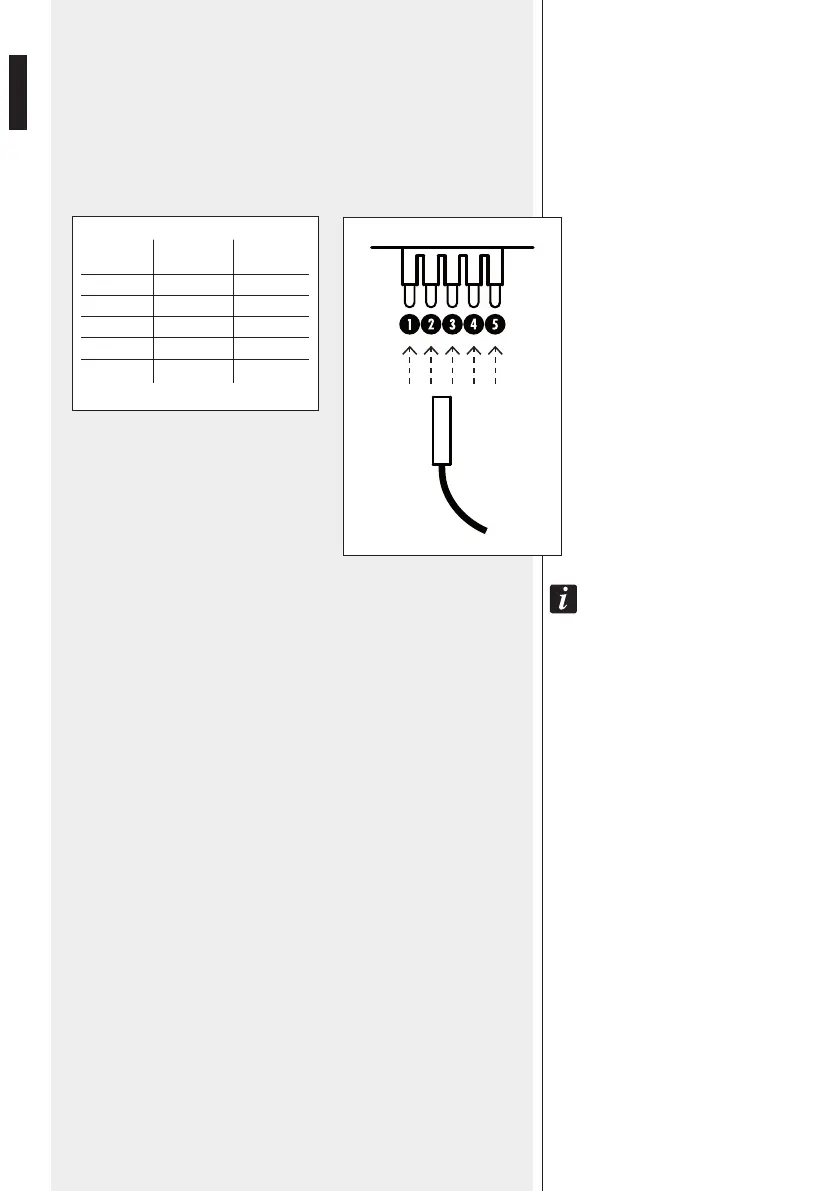

COLLEGAMENTO DEL TRASFORMATORE DI LINEA
Il trasformatore di linea del diffusore è collegato alle morsettiere ceramiche
tramite i 2 conduttori intestati con connettori FASTON.
Collegare il connettore FASTON contrassegnato con TAP (filo rosso) al
contatto del trasformatore di linea indicante la potenza desiderata.
TAP
(contatti)
1
2
3
4
5
POTENZA
(100 V)
2,5 W
5 W
10 W
20 W
n.c.
POTENZA
(70 V)
1,25 W
2,5 W
5 W
10 W
20 W
NoTe imPorTANTi:
- NoN ScollegAre il coNNeTTore FASToN coNTrASSegNATo coN COM (Filo Nero) DAl
coNTATTo COM Del TrASFormATore Di liNeA;
- NoN collegAre uNA liNeA coN TeNSioNe 100 v Al coNTATTo 5 (20 w – 70 v) Del
TrASFormATore.
MESSA A TERRA DEL DIFFUSORE
Inserire il conduttore di protezione dell’impianto di messa a terra locale
attraverso uno dei due passacavi posteriori e collegarlo al contatto della
morsettiera ceramica con il simbolo di terra.
TAP
